PLC可编程控制器实验装置
发布者：新闻资讯 发表时间:2020-08-06

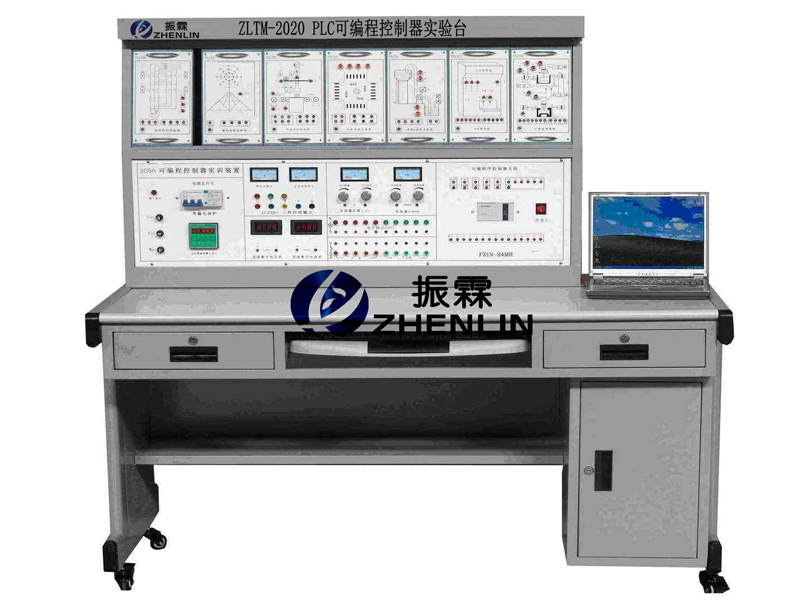

　　PLC可编程控制器实装置由控制屏、实验桌、可编程逻辑控制器、STEP7编程软件、组态王组态软件、模拟控制实验挂箱于一体，综合性强、功能齐全，做到一机多用、资源共享、便于管理。在实验台上可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。实验台配备的主机采用松下编程控制器，配套通信编程电缆、电源模块、DIN导轨、三相鼠笼异步电机。该设备适合高职院校、中职学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训教学。

一、PLC可编程控制器实装置的特点：
1、装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件就可以实现。组合灵活,用户可根据不同的需要组成不同的控制系统。
2、可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作，实验项目齐全，含数字量、模拟量、网络通讯、工控组态跟踪及变频器电气实训控制等。
3、采用松下可编程序控制器，采用模块化设计,主机要求具有过电压、过电流保护，且主机模块要求另外提供24伏的直流电源，供模拟实验模块使用，以保护主机。
4、设有电流型漏电保护器及电压型过流保护模块，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全及主机起到保护作用。
5、设有定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
6、直流电源部分设有直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V，精度0.5级，电流表量程0～200mA，精度0.5级。
二、PLC可编程控制器实装置的技术性能
1．输入电源：三相四线(380V±10％ 50H_Z)
2．工作环境：温度–10℃－+40℃，相对湿度＜85％(25℃)，海拔＜4000m
3．装置容量：＜1.5kVA
4．外形尺寸：160×70×141cm
三、PLC可编程控制器实装置的组成：
　　采用铁质双层亚光密纹喷塑结构，铝塑面板。正面白底印有彩色模拟图形，装有插座与开关及指示灯，背部盒内装有线路板及元器件，美观大方。
1、交流电源控制功能板：三相四线380V交流电源供电，由两只电网电表监控电网电压和负载电流，并有三只指示灯指示，带灯保险丝保护，并带有漏电保护器保护。
2、输出电源单元：
（1）提供380V交流电源一路，配有电压和负载电流监测仪表；
（2）提供直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V，精度0.5级，电流表量程0～200mA，精度0.5级。
（3）提供市电220V交流电源3组，用于学生电脑的用户设备。
3、实验桌：采用铝木结构，桌台面为25mm厚为的防火、防水、耐磨高密度板；左右设有两个大抽屉(带锁)，用于放置工具及资料，电脑桌联体设计，造型美观大方。
4、FXPLC实验挂箱(一)：PLC主机实验组件可编程控制器，配套通信编程电缆、电源模块。
5、FXPLC实验挂箱(二)：电机控制1组，水塔水位自动控制1组，三彩灯闪烁电路1组，交通灯手控与自控1组。
6、FXPLC实验挂箱(三)：钻孔动力头控制，组合机床工位控制1组，多工位、双动力头组合机床1组，自动仓库门控制1组，加热炉自动上料1组。
7、FXPLC实验挂箱(四)：运料小车控制系统1组，自动售货机1组，传输带控制系统1组，步进电机控制系统1组。
8、FXPLC实验挂箱(五 )：三层电梯控制系统1组，机械手控制系统1组。
9、FXPLC实验挂箱(六 )：小车运动控制系统1组，智能竞赛抢答1组，多液体混合控制系统1组，半自动钻孔工作站1组。
10、实验联接线及配件：采用高可靠护套结构手枪插连接线(不存在任何触电的可能)，里面采用无氧铜抽丝而成头发丝般线的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
11、挂件挂置的具体方法：控制屏正面大凹槽内，上下设有两根方型支撑板，可挂置实验部件，凹槽底部设有多个3芯电源插座，挂件的供电由这些插座提供。控制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。
四、PLC可编程控制器实装置的实验项目：
1、可编程控制器及应用实验：
1、小车运动控制系统
2、工位控制
3、三层楼电梯控制
4、某自动售货机采用PLC控制
5、点动控制电路
6、可逆运行控制电路
7、星形—三角形降压起动
8、双速电动机控制电路
9、可逆运行反接制动控制电路
10、X62W万能铣床的PLC控制
11、排水泵站PLC控制
12、交通信号灯管理
13、半自动钻孔工作站的顺序控制
14、用PLC来控制装料小车的动作
15、用PLC控制混料罐工作
16、用移位指令设计一个烘箱送料机构的控制
17、步进电动机程序控制
18、圆弧插补
19、皮带传输机控制系统
20、PLC控制双工作台工作
21、PLC控制机械手动作
22、控制机械滑台
23、水塔水位控制
24、用PLC控制智力竞赛抢答装置
25、用PLC控制三彩灯闪烁电路
26、用PLC控制仓库门自动开闭控制电路
27、用PLC控制加热炉自动上料装置
2、组态软件实验教学：
1、利用已编辑好的组态画面，对以上任何实验进行动态跟踪实验教学
2、针对实验项目的具体要求，学生自行编辑组态画面，进行教学实验
