  • PLC可编程教学实训设备正确编程规则参考


  • 发布者:教学设备问答 发表时间:2018-04-14
  • 在很多PLC可编程教学实训设备中,如何掌握它们的实操比技是一个常见的问题,那么这么多种类的PLC可编程教学实训设备我们一般都该如何入手呢?上海振霖实验室设备厂家技术人员通过介绍以西门子300系列PLC为例,对PLC程序的编写作一些规定,教会你如何正确进行PLC程序编程。

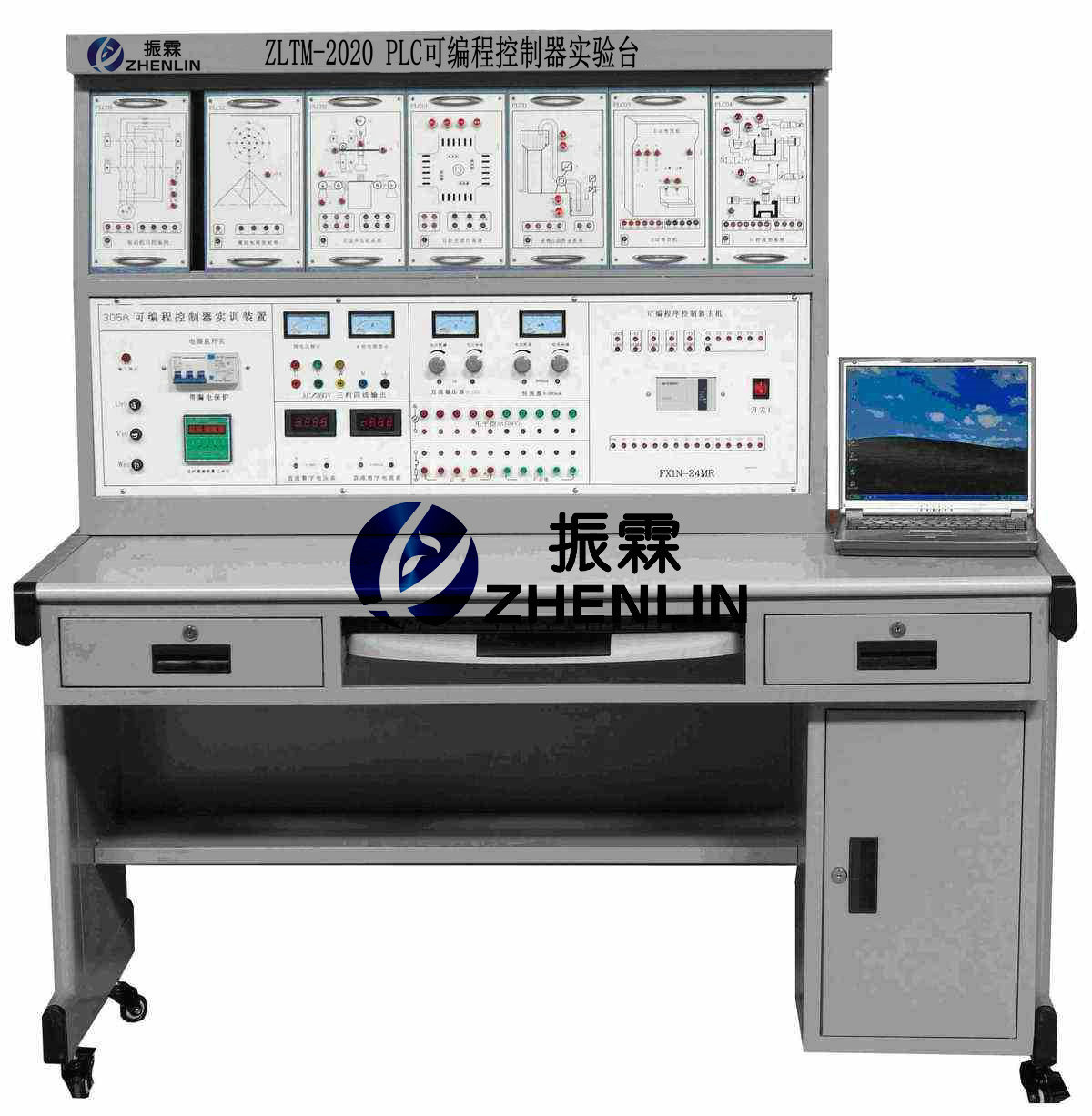

    ZLTM-2020 PLC可编程控制器实验装置

    ZLTM-2020 PLC可编程控制器实验装置



    1.项目(project):用该项目的汉语拼音或汉字命名。

    2.工作站(station):以汉语拼音或汉字命名项目中的各工作站。

    3.程序块(Block):尽量采用结构化编程,在程序块符号名(Symbolic name)中用汉字概括说明该程序块的主体功能,并在该块的说明(Comment)中用汉字详细描述该程序的功能及主要编程思路。程序块内每一段落都可以添加程序说明(Network Comment),在必要的地方用汉字描述该段落程序实现的功能。若程序仅能以STL语言描述,则尽可能在每条STL语句后添加相应的汉字说明,以帮助阅读。

    4.符号表(Symbols):在其中定义I、Q、M、FC、FB、OB、T、C等的符号名(Symbols)、说明(Comment)和数据类型(Data type)。为便于查看程序,I、Q、M、T、C等符号名的定义要简洁、明了及便于查找,但至少应包括被定义对象的名称、功能,中间用下划线“_”分隔,如:用M定义电机M202故障,应该为M202_fault或M202_故障。在符号说明(Comment)中描述该符号定义的具体用途。某一功能涉及的的符号尽量集中定义。

    5.数据块(DB):程序中用到的数据块内的数据,如位、字、浮点数等,均须在数据块内进行定义后才可使用,数据名称(name)的定义要简洁、明了,但至少应包括被定义对象的名称、功能,中间用下划线“_”分隔。在数据说明(Comment)中描述该名称定义的具体用途。

    6.加锁的程序块必须在源程序(Sources)中保留该程序块的源程序。

    7.PLC程序中用到的变量都须说明,每份用户程序必须附加变量和符号的命名说明,及用户程序总体设计思路。

    8.程序中的关键程序、例程、技巧部分、新系统、相对独立的子程序(函数)等,要详细注释(思路、逻辑关系、每一条语句、前后关联等),同时也独立的形成“知识库文档”分类存档。

    9.更新或更改,要注明原因、更改内容(详细注释)、结果、更改人及日期等。同时独立存档加入该类的档案中。
