  • 模拟电路实验箱实验室设备有什么用?


  • 发布者:教学实训设备问答 发表时间:2018-05-03
  •   模拟电路实验箱是常见的 实验室设备 一般用于大中专院校的实训项目中,很多人也需要在电子电工中学习如何使用模拟电路试验箱来了解真实的电路工作原理。为了让学生能更加贴近实战需求,所以很多教学仪器设备公司也在研发适用性强的模拟电路试验箱产品。一般分为几个类型,模拟电路,数电和高电等不同的电子实训设备。

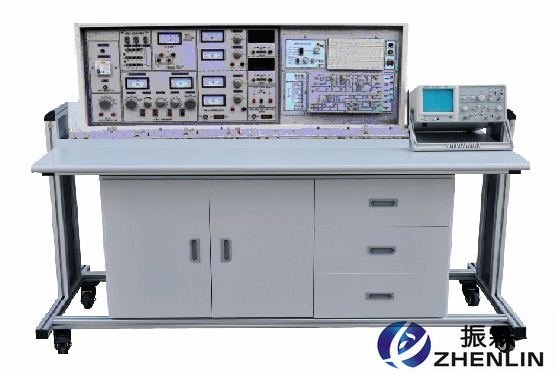

      ZL-SM07 模拟电路、数电、高频电路实验室成套设备

      一、模拟电路实验箱实验室设备特点

      实验箱实验室设备中的实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。每个实验的电路原理图都印刷在实验板表面,学生可按照各个实验的原理图自已搭建电路, 既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。大部分元器件安装在实验板正面,增加了学生的感性认识;采用锁紧式镀金插孔将实验连线引出,连接可靠,维修方便、简捷;实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

      二、实验箱实验室设备组成

      ①电源: 输入:AC 220V±10%,50HZ

      输出:※DC:+5V,DC I≥1A

      ※DC:±12V,DC I≥0.2A

      ※DC:-5V~-12V可调, I≥0.2A

      ※DC:+5V~+27V可调,DC I≥0.2A

      以上各路输出均有过流保护,自动恢复功能

      ※AC V:7.5V×2;AC I≥0.15A

      ②直流电压源:

      双路-0.5V~+0.5V;-5V~+5V两档连续可调.

      ③函数发生器: 输出频率:2HZ~90KHZ,分四档

      可输出 方波: 0~20V 三角波:0~15V 正弦波:0~10V

      ④数字式频率计(0~300KHZ)和直流电压表(0~30V)

      ⑤分立元件电路:整流、滤波和稳压电路;单级放大电路;两级阻容耦合放大电 路;负反馈放大电路;射极跟随器;差动放大电路;互补对称 功放电路;场效应管电路;可控硅电路;电位器组;电阻、电容和二、三极管等组成。

      ⑥集成模拟电路

      两个独立的运算放大器(741);集成功放(LM386)

      ⑦SDY-A2带二块面包板,可供扩展用。

      三、模拟电路试验箱实验项目

      1.单级放大电路

      2.两级放大电路

      3.负反馈放大电路

      4.射极跟随器

      5.差动放大电路

      6.比例求和运算电路

      7.积分与微分电路

      8.波形发生电路

      9.有源滤波器

      10.电压比较器

      11.IC电路RC正弦波振荡器

      12.集成功率放大器

      13.整流滤波与并联稳压电路

      14.串联稳压电路

      15.集成稳压器

      16.RC正弦波振荡器

      17.LC振荡器及选频放大器

      18.电流/电压转换电路

      19.电压/频率转换电路

      20.互补对称功率放大器

      21.波形变换电路

      22.场效应管实验

      23.可控硅实验电路

      附加:面包板扩展区
           以上为我们对模拟电力试验箱实验室设备做的简单讲解,具体根据不同的产品类型,功能有所差异。如果需要订购这类型产品可以致电本站销售经理。
