  • 液压与气压传动PLC控制实验室配置方案,液压与气动实训室配置方案--上海振霖公司


  • 发布者:实验室设备配置方案 发表时间:2017-11-16
  • 方案如下:







    1.液压方向控制
    2.液压速度控制
    3.液压压力控制
    4.液压顺序控制
    5.液压成型机控制回路
    6.双作用气缸的气控速度回路
    7.双缸往复电气联合控制
    8.PLC控制的延时返回单往复回路
    9.可编程液压与气动控制回路安装
    1.了解液压控制回路的组成;
    2.掌握液压泵、液压缸、节流阀、溢流阀、方向阀、减压阀、顺序阀的作用;
    3.掌握选择液压元件的能力;
    4.掌握液压控制回路连接方法,形成组成简单液压控制系统的能力;
    5.学习液压机械调试技能,形成简单液压机械的安装和调试能力;
    6.掌握气动回路的组成,气动执行元件和控制元件的作用;
    7. 掌握选择气动元件的要求;
    8.掌握气-电联合控制气缸的技能,形成对气动执行元件的多种控制能力;
    9.掌握PLC对液压、气动元件进行控制的能力,形成电、液、气对生产系统联合控制的能力。
    1 液压气动实训台 电源:
    符合安全要求的380 /220 V交流电源和24 V直流电源;
    液压源装置:
    液压泵,油箱和连接到实训台的管路及管接头等;
    气源装置:
    静音空气压缩机,储气罐,连接到实训台的管路、管接头及压力保护装置等;
    液压、气动元件采用合金底板卡座式安装;
    电气元件网孔式底板安装。
    25
    2 液压元件 配置单出杆液压缸、双出杆液压缸、电磁换向阀、节流阀、调速阀、溢流阀、减压阀、顺序阀等能达到实训目标的液压元件和测量仪表。 25
    3 气动元件 配置单、双作用气缸、单、双控电磁阀、单、双气控阀、等能达到实训目标的气动元件和测量仪表等。 25
    4 电气元件 配置按钮、磁性条、行程开关等。 25
    5 PLC I/O点数不少于24点的PLC。 25
    6 计算机 选用主流机型配置 25
    7 工具 电工、液压、气动专用。 25

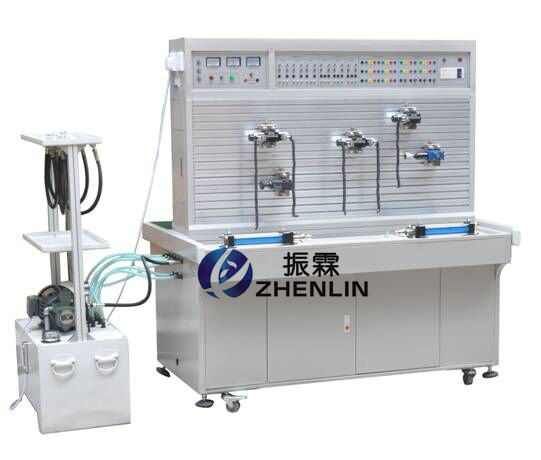

    液压与气压传动PLC控制综合实训装置(工业型)


    一、概述:

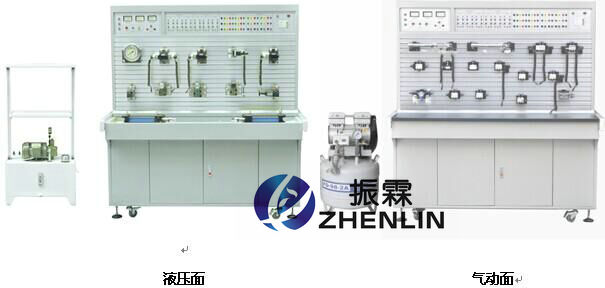

      液压与气压传动PLC控制综合实训装置采用“二合一”结构,配备两套实验设备,一套为气动与PLC实训平台,另一套为液压传动与PLC实训平台,且各自配有独立的PLC电气控制设备。
      同一套装置既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验,又可以进行PLC编程及应用控制实验,适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
    液压传动部分技术参数及指标:
      集真实的液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态监控技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
    二、技术参数:
    输入电源:三相五线,380V.允差±l0%,50Hz。
    装置容量:<2kVA。
    变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。
    PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出配有控制模块:电源模块,继电器控制模块,控制按钮模块等。
    电机:额定电压380V.额定功率0.75kW,绝缘等级B
    液压泵站:最大容积90L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
    三、配有中高压液压元件:

    四、液压元器件清单:
    序号 型号/规格 名称 数量 单位
    1 2FRM5-31B/15QB 二通流量阀(调速阀) 2
    2 3WE6A61B/CG24N9Z5L 二位三通电磁换向阀 2
    3 4WE6C61B/CG24N925L 二位四通电磁换向阀 1
    4 4WMM6C50BF 二位四通手控换向阀 1
    5 4WE6E61B/CG24N9Z5L 三位四通电磁换向阀 1
    6 4WE6J61B/CG24N9Z5L 三位四通电磁换向阀 1
    7 LI-10B 单向节流阀 1
    8 I-10B 单向阀 1
    9 Y-10B 先导式溢流阀 1
    10 DG-02B 直动式溢流阀 1
    11 XYI-25B 先导式单向顺序阀 1
    12 J-10B 直先导式减压阀 1
    13 IY-25B 液控单向阀 2
    14 HED40P15/100Z14L24 压力继电器 2
    15   三通 4
    16   四通 3
    17 MOB40-200 油缸(卧式带杆头) 2
    18 YN-100ZQ/10MPa 耐震压力表 1
    19   行程开关 4
    20 胶管 M16*1.5/8I-W-0.5M(装好快捷接头) 10
    21 M16*1.5/8I-W-0.7M(装好快捷接头) 15
    22 M16*2.4 O型圈 2
    23 11*1.9 O型圈 3
    24   电机电源线(制作好)三相四线电线 1
    25   油箱铁盘(一个为平一个为弯) 1
    26   泵站(油箱) 1
    27   液压实验指导书说明书 1
    28   PLC编程软件 程序光盘 1
    29 三菱 编程电缆 1
    五、可以完成的实训项目:
    可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:
    单级调压回路
    多级调压回路
    减压回路
    卸荷回路
    进油节流调速回路
    回油节流调速回路
    旁油节流调速回路
    液压缸差动连接的快速运动回路
    调速阀短接速度换接回路
    调速阀串联的速度换接回路
    调速阀并联的速度换接回路
    用换向阀的换向回路
    用“O”型机能换向阀的锁紧回路
    用液控单向阀的锁紧回路
    用顺序阀控制的顺序动作回路
    用压力继电器控制的顺序动作回路
    用行程开关控制的顺序动作回路
    用调速阀控制的同步回路
    通过组态仿真画面演示及控制的液压控制实验项目:
    单级调压回路
    多级调压回路
    减压回路
    卸荷回路
    进油节流调速回路
    回油节流调速回路
    旁油节流调速回路
    液压缸差动连接的快速运动回路
    调速阀短接速度换接回路
    调速阀串联的速度换接回路
    调速阀并联的速度换接回路
    用换向阀的换向回路
    用“O”型机能换向阀的锁紧回路
    用液控单向阀的锁紧回路
    用顺序阀控制的顺序动作回路
    用压力继电器控制的顺序动作回路
    用行程开关控制的顺序动作回路
    用调速阀控制的同步回路
    一、气动传动实训技术及指标:
    气动元件有气控、电控和手控等方式,气动回路可采用独立的继电器控制单元进行电气控制,也可采用PLC控制;各个气动元件成独立模块,均装有带弹性插脚的底板,在通用铝型材板上构建成各种气动回路:集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护,系统额定压力保护。
    技术参数及基本配置:
    输入电源:三相五线,380V,允差±10%,50Hz。
    装置容量:<1kVA。
    静音空气压缩机:工作电源AC 220V,允差±10%,50Hz;电机功率250W:标称容积10L,额定输出气压1Mpa。.
    PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出。
    配有控制模块:电源模块,PLC控制模块,PLC按钮控制模块。继电器控制模块,控制按钮模块。
    二、气动元件配置清单:

    序号 型号/规格 名称 数量 单位
    1 气泵 空气压缩机WY5.2 1
    2 QGX25ⅹ100 单作用缸 1
    3 QGX25ⅹ100 双作用缸 1
    4   旋转气缸 1
    5 AC2000 三联件 1
    6 AR2000 减压阀(带压力表) 1
    7 H21008 手动换向阀 1
    8 4V210-8(DC24V) 单电磁换向阀(二位五通) 2
    9 4V220-8(DC24V) 双电磁换向阀(二位五通) 1
    10 4V230-8(DC24V) 双电磁换向阀(三位五通) 1
    11 4A21008 单气换向阀(二位五通) 2
    12 4A21008 双气换向阀(二位五通) 2
    13 MOV2 行程阀(机控) 1
    14 MOV3A 行程阀(按钮) 1
    15  ST02 或门型梭阀 2
    16  1/4 QE02 快速排气阀 2
    17 RE02 单向节流阀 2
    18 1/4 单向阀 2
    19   顺序阀 2
    20   气容 1
    21 PU6ⅹ4 气管 20
    22 三菱 编程电缆 1
    23   内六角扳手 2
    24   螺丝刀 2
    25   剪刀 1
    26   活动板手 1
    27   尖嘴钳 1
    28 1/8 消声器(小) 2
    29 3/8 消声器(大) 1
    30 6 三通(T型三通) 4
    31 8 6 三通(Y型减径三通) 1
    32 6 四通 2
    33 601 L型(螺纹二通) 2
    34 602 L型(螺纹二通) 2
    35 6 气孔塞头 20
    36   液压实验指导书说明书 1
    37   PLC编程软件 、程序光盘 1
    三、可以完成的实训项目:
    气动基本回路
    可完成40多种气动回路实验(学生也可自行设计搭建其它回路),典型实验如下
    单作用气缸的换向回路;
    双作用气缸的换向回路:
    单作用气缸速度控制回路;
    双作用气缸单向调速回路;
    双作用气缸双向调速回路;
    速度换接回路;
    缓冲回路;
    二次压力控制回路 :
    高低压转换回路;
    计数回路;
    延时回路:
    过载保护回路;
    互锁回路;
    单缸单往复控制回路;
    单缸连续往复动作回路。
    直线缸、旋转缸顺序动作回路;
    多缸顺序动作回路:
    双缸、同步动作回路:
    回缸联动回路;
    卸荷回路;
    或门型梭阀的应用回路。
    快速排气阀应用回路;
