汽车发动机综合实训室方案

汽车发动机综合实训室方案

汽车发动机综合实训室用于巩固和加强汽车构造和原理课程的理论知识，为后续课程的学习奠定必要的基础。使学生掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；学习正确使用拆装设备、工具、量具的方法；了解安全操作常识，熟悉零部件拆装后的正确放置、分类及清洗方法，培养良好的工作和生产习惯。锻炼和培养学生的动手能力。
汽车实训室的各种设备用于课程教学，让学生学会汽车常用拆装工具和仪器设备的正确使用，学会汽车的总体拆装、调整和各系统主要零部件的正确拆装，学会汽车的主要零部件的检查测量，掌握汽车的基本构造与基本工作原理，理解汽车各组成系统的结构与工作原理。
汽车发动机综合实训室配置方案：

汽车发动机综合实训室
序号	设备名称	型号	备注	数量	单价	总价	功能说明
1	大众帕萨特发动机实训台	大众B5	翻新	1	57000	57000	发动机检测与诊断
2	大众TSI直喷发动机实训台	1.4TSI	翻新	1	85000	85000	发动机检测与诊断（控标）
3	本田雅阁发动机实训台	8代雅阁	翻新	1	85000	85000	发动机检测与诊断
4	丰田凯美瑞发动机实训台	凯美瑞2AZ	翻新	1	85500	85500	发动机检测与诊断（控标）
5	新款五菱发动机实训台	五菱B15	翻新	1	61000	61000	发动机检测与诊断
6	通用科鲁兹发动机实训台	科鲁兹1.6L	翻新	1	78000	78000	发动机检测与诊断
7	共轨柴油发动机实训台	哈弗TC2.8L	翻新	1	80000	80000	发动机检测与诊断
8	汽油电控发动机拆装翻转架	捷达1.6L	翻新	5	13000	65000	发动机拆装与检测
9	柴油发动机拆装翻转架	4JB1	翻新	5	12000	60000	发动机拆装与检测
10	柴油发动机解剖演示台	4JB1	翻新	1	16500	16500	发动机结构认知
11	汽油发动机解剖演示台	捷达1.6L	翻新	1	16500	16500	发动机结构认知
12	发动机拆装工具组套	附件1	配套设备	5	10000	50000	发动机拆装与检测工具
13	发动机测量量具组套	附件2	配套设备	5	11000	55000	发动机测量与诊断量具
14	发动机诊断仪器仪表组套	附件3	配套设备	1	45000	45000	发动机测量与诊断仪器仪表
					合计	839500

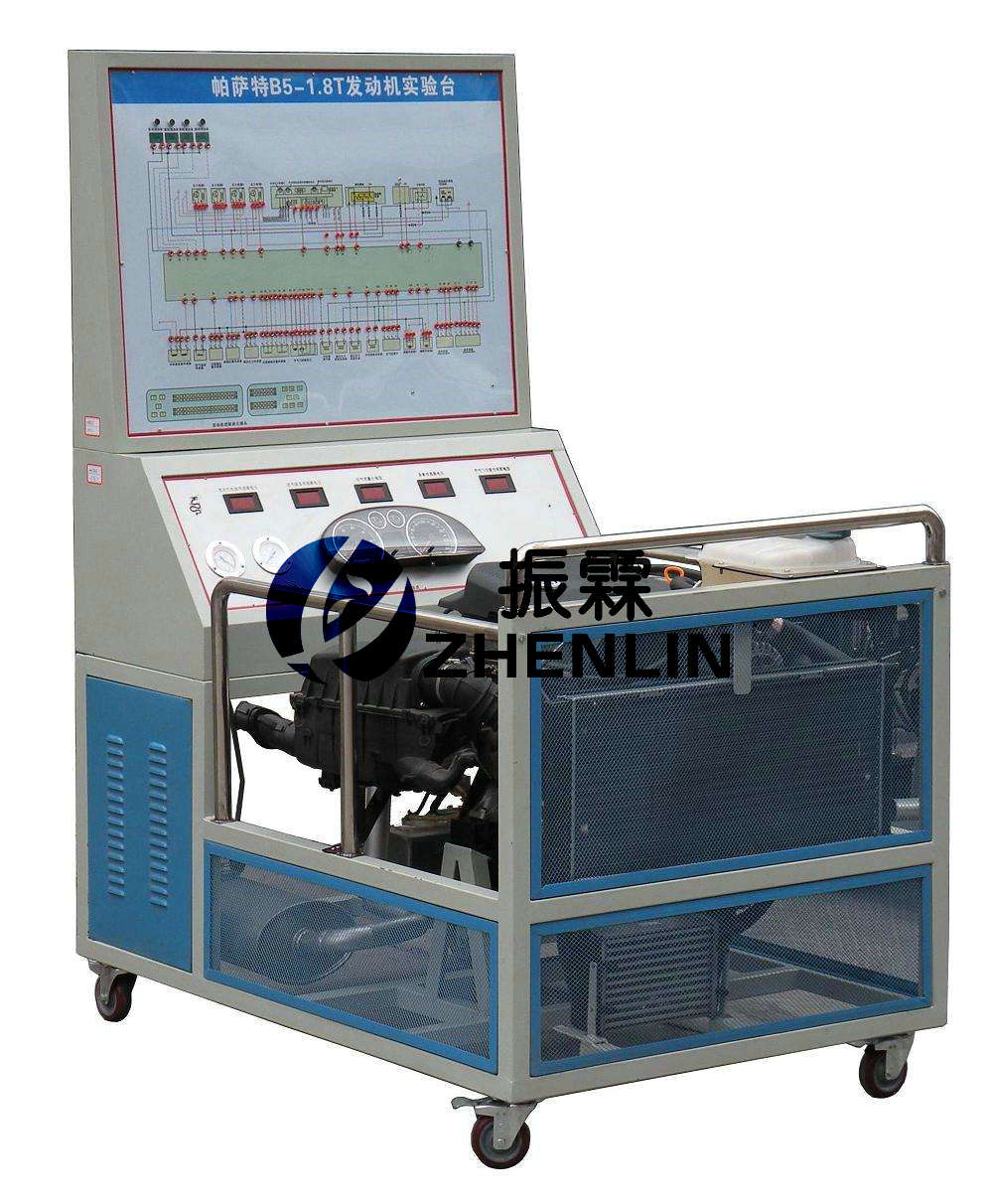

ZLMH-14帕萨特B5电控汽油发动机实训台

一、实训台介绍：
ZLMH-14帕萨特B5电控汽油发动机实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2、实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图。
4、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6、实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8、实训台配备有电源总开关、防护保护装置。
9、实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、工作电源：直流12V(蓄电池：60AH 12V）
2、燃油标号：依发动机型号
3、油箱容积：10
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：120*80mm
8、外形尺寸：1500×1000×1700mm
