  • ZLCB-812型网孔型电工技能实训考核装置


  •   网孔型电工技能实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

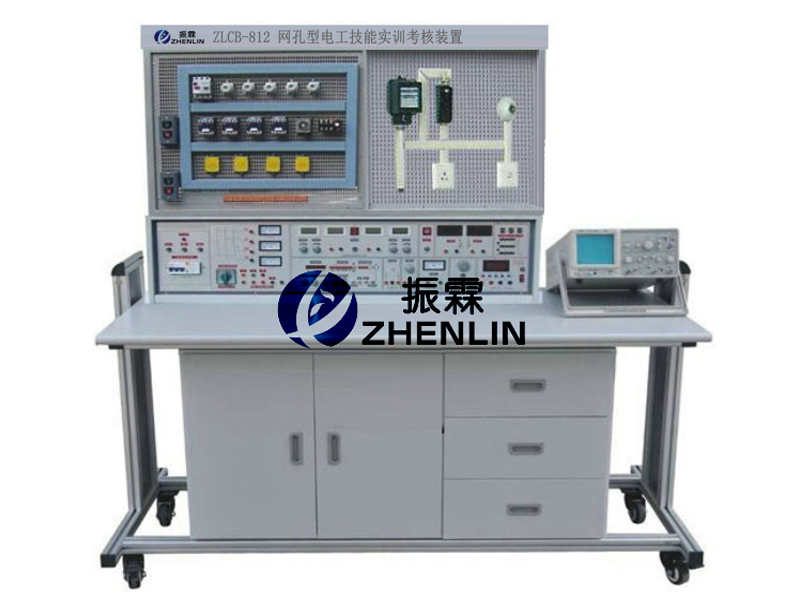

    ZLCB-812电工实验台

    一、网孔型电工技能实训考核装置的特点:
    1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
    2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
    3、设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。
    4、实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。
    二、网孔型电工技能实训考核装置的技术性能:
    1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
    2、温度:-10℃~40℃,相对湿度<85%(25℃)
    3、装置容量:<1.5KVA
    4、重量:200Kg
    5、外形尺寸:1500mm×1400mm×1700mm
    6、移动脚轮:100*60mm
    三、网孔型电工技能实训考核装置的实训台配备:
    1、提供线电压380V和相电压220V两种电源,输入、输出有指示灯和电压表指示工作状况。
    2、交流仪表
    ①真有效值智能交流电流表2只:采用新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-5A,单片机控制档位自动切换,并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。
    ②智能交流功率及功率因数表(多功能)2只
        由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。
    3、两组独立启动,停止按钮各自控制电源的输出,并有急停按钮,每组电源输出有单片机全程监控过载或短路而迅速切断电源,故障排除复位后方可再次启动电源。
    4、提供降压启动电阻75Ω/75W六个,能耗制动电阻10Ω/25W二个。
    5、提供整流二极管IN5408八只。
    6、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
    四、网孔型电工技能及工艺实训考核装置的参考实训项目:
    1.电工布线工艺实训
    2.两个开关控制一盏灯线路训练
    3.声控开关控制白炽电路训练
    4.二地控制一盏灯电路训练
    5.三地控制一盏灯电路训练
    6.日光灯线路接线训练
    7.单相电度表直接安装接线
    8.单相电度表经电流互感器安装接线
    9.室内照明电路安装训练
    10.配电板安装训练
    11.交流负载电功率的测量
    12.三相异步电动机直接启动控制
    13.三相异步电动机接触器点动控制线路
    14.三相异步电动机接触器自锁控制线路
    15.三相异步电动机Y/△自动控制线路
    16.用倒顺开关控制三相异步电动机正反转线路
    17.接触器联锁的正反转控制线路
    18.按钮联锁的三相异步电动机正反转按钮线路
    19.双重联锁的三相异步电动机正反转按钮线路
    20.三相异步电动机多地控制
    21.工作台自动往返控制线路
    22.三相异步电动机能耗制动控制线路
    五、网孔型电工技能实训考核装置的配置:

    序号 名     称 型号与规格 数量
    1 单相电度表 DD862-2 1
    2 单相闸刀开关 HK8 1
    3 拉线开关 4A/250V 1
    4 平灯头 6A/250V 2
    5 园形插座 T3-10 1
    6 电流互感器 LQG-0.5 1
    7 墙壁开关座   2
    8 声控开关 118-B30 1
    9 低压断路器 DZ108-20/10 1
    10 螺旋式保险盒 RL1-15/3A 3
    11 直插式保险盒 RT14-20/2A 2
    12 交流接触器 CJX2-0910 3
    13 辅助触头 F4-22 3
    14 热继电器 R16B-20/3 1
    15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1
    16 时间继电器座 PF-083A 1
    17 3H铁壳按钮   2
    18 行程开关 LX9-222 2
    19 行程开关 LX9-001 2
    20 倒顺开关 K03-15 1
    21 日光灯管 Y210RR25/10W 1
    22 镇流器 13W 1
    23 日光灯座   2
    24 接线端子排 JF5-2.5/5 5
    25 G形导轨   1
    26 走线槽   2米
    27 螺丝   90
    28 螺丝刀   2
    29 尖嘴钳   1
    30 剥线钳   1
    31 三相鼠笼异步电动机 380V/Y/△180W 1

    ————————————————————————————————————————————————————
