  • 电工电子电力拖动实验室成套设备


  • 发布者:电工电子教学实训设备 发表时间:2018-04-08
  • 一、ZLCB-805 电工电子电力拖动实验室成套设备:

    ZLCB-805电工电子电力拖动实验室成套设备是根据依据中职电工电子类课程的实验内容精心设计的一体化综合实验设备,功能强大、技术创新、实验内容丰富,实验内容包括电路分析、电工基础、电工学、电子技术、电子学、模拟电子技术、数字电子技术、电力拖动等课程实验项目,设备实训内容分为几个层次和若干模块,不同学制,不同生源的学校可根据自己的实际情况选择实训项目。该设备具有科学性、验证性、实用性、趣味性,是中专、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备。

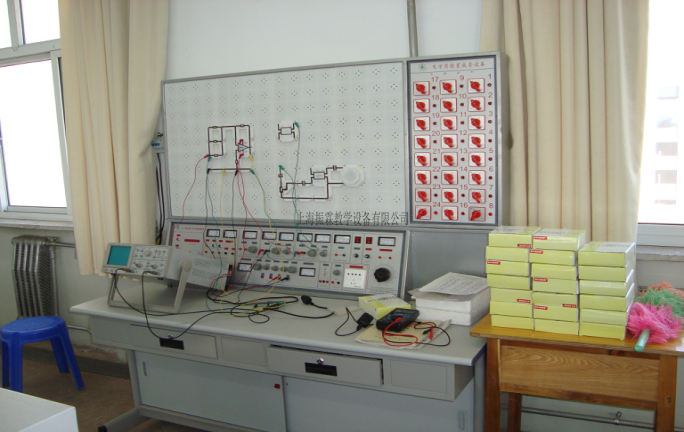

    ZLCB-805 电工电子电力拖动实验室成套设备学生桌子

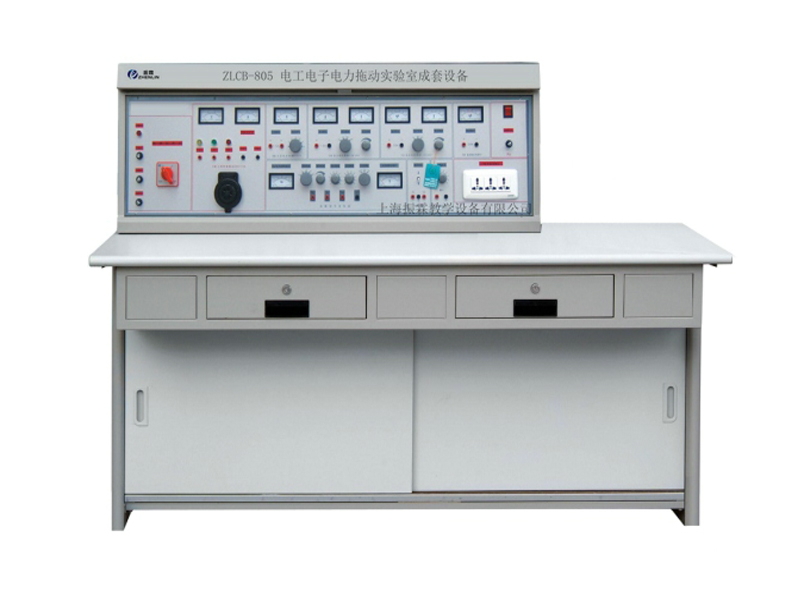

    ZLCB-805实验室设备
    ZLCB-805 电工电子电力拖动实验室成套设备老师桌子




    二、ZLCB-805 电工电子电力拖动实验室成套设备结构:
    1.实验台外壳尺寸:123×35×20cm
    2.三相保险座
    3.三相电源输入指标
    4.总开关:实验台电源总开关,带漏电、过载保护
    5.试验按钮:试验漏电开关漏电功能
    6.电源输入指示1只
    7.电源输出指示3只(红、绿、黄三色)
    8.交流电压表:指示输出线电压
    9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况
    10.接线座5只:A单元三相四线及地线输出
    11.电流表W相电流输出指示
    12.O/I开关:三相四线电源输出控制(提高安全系数)
    13.接线座2只:B单元交流低压电源输出
    14.电表(2A):B单元交流电流指示
    15.旋钮:B单元3-24V交流低压选择输出
    16.开关:C单元双路直流稳压电源开关
    17.旋钮:C单元双路Ⅰ路稳流调节
    18.旋钮:C单元双路Ⅱ路稳流调节
    19.接线座2只:C单元Ⅰ路直流稳压输出
    20.保险座:C单元双路稳压电源保险
    21.电表4只:双路稳压电源电压、电流指示
    22.接线座:D单元直流5V稳压输出
    23.电表:D单元电流0.5V输出指示
    24.开关1:控制各低压交流电、信号源
    25.开关2:控制E单元交直流调压电源
    26.电表:E单元交流电压输出指示
    27.接线座4只:E单元交流、直流输出口
    28.旋钮:E单元0~240V电压调节
    29.插座:G单元220V输出插座
    30.旋钮:音频功率放大器音量调节
    31.接线座2只:音频信号输入
    32.按钮:单次脉使能开关
    33.接线座3只:单次脉冲输出口
    34.电表:函数发生器正弦波输出电压指示
    35.旋钮:正弦波输出三级衰减幅度粗调
    36.旋钮:正弦波输出口
    37.接线座:正弦波输出口
    38.旋钮:矩形波输出幅度调节
    39.接线座:三角波输出口
    40.旋钮:函数信号发生器频率细调
    41.接线座:矩形波输出口
    42.旋钮:函数信号发生器五级频率粗调
    43.电表:函数发生器输出频率指示
    44.万用表:500型
    45.智能型交流电路测量电表:通过开关切换可同时测量电路I、U、KW、Kwh、T,八位液晶显示。
    46.实验桌面尺寸:160×70cm
    47.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验
    48.储存板:放置元件盒
    49.左储存柜:放置储存板(带门锁)
    50.抽屉:放置常用工具
    51.右储存柜:放置储存板(带门锁)
    52.示波器:型号不限(用户自备)
    53.工具
    三、ZLCB-805 电工电子电力拖动实验室成套设备构成与配备(以二十四座为例):
    1、实验操作桌12张,一桌二座,操作桌桌面中央设置通用九孔继电控制实训插板(尺寸:45×70cm)。继电控制实验根据电路要求插上电气元件布线实验。元器件已装在特制元件盒上,实验方便、快捷。每张操作桌配有一粒胶皮板,保护插板和桌面(如需要在桌上放置电动机、电子线路焊接等)。
    2、示教控制台1台:由示教实验操作桌、实验台、演示控制屏组成,能分别控制12台学生实验台的电源。尺寸为160×70cm。
    3、实验台,共12台,每张学生实验操作桌上配置1台。
    4、器材配备:(可选产品:人体复苏模型1个,灭火器1只,)手电钻3把,台钻1台,表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套,电烙铁及烙铁架25套,MF-47指针万用表13只,数字万用表13只,电度表13只,兆欧表13只,钳形表13只,转速表1只,绕线机2台,保险盒39只,配电板26块,熔断器78只,拉线开关、圆插座、平灯头各26只,20W日光灯13套,交流电流表39只,交流电压表13只,换相开关13只,电阻一批,变压器组件13套,三相电动机拉具1套,钢锯架13把,单相电动机13台,三相180W鼠笼式电动机26台,100W直流电机1台,交流接触器52只,组合开关13只,3H铁壳按钮13只,热继电器26只,时间继电器13只,变压器13只,单刀开关13只,三相闸刀13只,行程开关52只,三相双投闸刀13把,倒顺开关13把,大功率电阻39只,整流二极管13只,信号灯13只,变压器绕线桌1张,双门立柜2个,敷铜板13片,初步焊接通用线路板及组件13套,13×22套电子技能实训考核组件(包括特制线路板及相应元器件),学生凳25张。
    四、
    ZLCB-805 电工电子电力拖动实验室成套设备实训项目:
    电工部分:
    1、低压验电表的使用。 22、小型变压器故障检查与排除。
    2、灭火器的操作方法。 23、三相鼠笼式电动机的拆装与测试。
    3、口对口人工呼吸法和胸外心脏压挤法观察。 24、三相鼠笼式电动机运行巡视。
    4、常用工具的使用与识别。 25、三相鼠笼式异步电动机的定期检修。
    5、常用导线的连接和绝缘的恢复。 26、三相鼠笼式异步电动机故障分析。
    6、电烙铁的拆装与焊接技能训练。 27、定子绕组局部故障的排除。
    7、电工识图训练。 28、单相电容式电动机绕组的拆换。
    8、配电板安装。 29、单相电容式电动机故障与排除。
    9、室内配线。 30、手动正转控制线路的安装与检修训练。
    10、室内照明线路安装。 31、接触器点动正转控制
    12、万用表转换开关的使用和读数。 32、具有自锁的正转控制。
    13、交流电压的测量。 33、具有过载保护的正转控制。
    14、直流电压、直流电流的测量。 34、接触器联锁的正反转控制。
    15、电阻的测量。   35、按钮联锁的正反转控制线路。
    16、兆欧表、钳形电流表接地电阻测定仪的使用。 36、按钮、接触器复合联锁的控制线路。
    17、常用开关类电器拆装。 37、接触器控制Y-△降压控制。
    18、交流接触器的拆卸与组装。 38、X62-W型铣床主轴与进给电机的联锁控制。
    19、热继电器与时间继电器的拆卸和组装。 39、时间继电器控制Y-△降压起动控制。
    20、常用启动器的结构观察及检测。 40、C620-1型车床控制线路的模拟安装。
    21、小型变压器的制作。  41、直流电动机的拆装训练(教师演示)。
      42、直流电动机的检修训练(老师演示)。
    电子部分:
    1、常用仪器仪表的使用; 14、语音报警喇叭的制作与实训;
    2、常用电子元器件的识别与检测; 15、逻辑测试器的制作与测试;
    3、电烙铁拆装与电子锡焊技能训练; 16、正负脉冲信号的制作与测试;
    4、印刷线路板的制作; 17、智力竞赛抢答器的制作;
    5、三端集成稳压直流电源的制作; 18、水位报警器电路的制作;
    6、串联型直流稳压电源的制作; 19、迷你闪光彩灯的制作;
    7、低频信号电压放大器的装配与测试; 20、光控音乐门铃;
    8、具有负反馈信号放大器电路的制作与测试; 21、实用模拟自然风控制器的制作;
    9、文式桥振荡器的焊接与调试; 22、台灯调光电路;
    10、电池电压监视电路的制作与测试; 23、实用CMOS触摸锁钥电路;
    11、电子催眠器电路的制作; 24、自动充电器的制作;
    12、模拟“知了”电子电路的制作实训; 25、半导体收音机的组装与调试。
    13、实用声控、光控节电照明灯的制作与实训;
    电力拖动部分:
    l、闸刀开关正转控制线路 13、接触器控制Y/△降压起动
    2、接触器点动正转控制线路 14、时间继电器控制Y/△降压起动
    3、具有自锁的正转控制线路 15、QX3-13型Y/△自动起动控制线路
    4、具有过载保护的正转控制线路 16、半波整流能耗制动控制线路
    5、倒顺开关控制正反转控制线路 17、全波整流能耗制动控制线路
    6、接触器联锁的正反转控制线路 18、C620车床电气控制线路
    7、按钮联锁的正反转控制线路 19、手动降压起动
    8、按钮接触器复合联锁控制线路 20、单相运行反接制动控制线路
    9、自动往返行程控制线路 21、电动葫芦电气控制线路
    10、接触器控制串联电阻降压起动线路 22、C6163车床电气控制线路
    11、时间继电器控制串联电阻降压控制线路 23、控制电路联锁控制线路
    12、手动Y/△降压起动 24、主电路联锁控制线路
    五、ZLCB-805 电工电子电力拖动实验室成套设备元件配置清单(每台):
    电工、电拖部分:
    元 件 型 号 数 量 备 注 元 件 型 号 数 量 备 注
    电 阻 10Ω 1 1/4W 圆 插 座   2
    电 阻 68Ω 1 1/4W 平 灯 头 250V/5A 2
    电 阻 100Ω 1 1/4W 日光灯组件 15W 1
    电 阻 470Ω 1 1/4W 换相开关   1
    电 阻 680Ω 1 1/4W 变压器组件 8W 1
    电 阻 6.8K 1 1/4W 单相电动机   1
    电 阻 10K 1 1/4W 接 线 盒   1
    电 阻 20K 1 1/4W 鼓形绝缘子   8
    电 阻 51K 1 1/4W 单相闸刀 HK2﹣15/2 1
    电 阻 68K 1 1/4W 木 台   5
    电 阻 300K 1 1/4W 挂 线 盒   1
    电 笔   1   熔 断 丝   若干
    电 度 表   1   松香、焊锡丝   若干
    兆 欧 表   1   塑料线卡   若干
    钳形电流表 MG28/36 1   螺丝、黑胶布、套管   若干
    交流电流表 85L17 3 5A 三相电动机 Y/Δ380V 180W 2
    交流电压表 85L17 1 450V 交流接触器 CJT1-10 380V 4
    保 险 盒   3   组合开关   1
    配 电 板   2   螺旋式熔断器 380V 15A 6
    拉线开关   2   四孔接线板   6 工具
    铁壳按钮 2H 2   尖 嘴 钳   1
    热继电器   2   电 工 刀   1
    行程开关   4   锉 刀   1
    三相双投闸刀   1   剪 刀   1
    倒顺开关   1   鎯 头   1
    大功率电阻   3   钢锯架   1
    整流二极管   1   镊 子   1
    时间继电器   1   电烙铁及烙铁架   2
    三相闸刀   1   万 用 表 MF47 1
    变 压 器 50W 1   数字万用表 DT890B+ 1
    单刀开关   1   吸锡器   1
    信 号灯 6.3V 1   螺 丝 刀 - + 4
    活动扳手   1   导 线   若干
    剥 线 钳   1   实 验 台   1
    钢 丝 钳   1   实 验 桌   1
    凳 子   2   防 腐 皮   1
    电子部分:
    电 阻 0.5Ω 1 1W 电 阻 6.8K 1 1/2W
    电 阻 1 1W 电 阻 8.2K 1 1/2W
    电 阻 36Ω 1 1W 电 阻 24K 1 1/2W
    电 阻 220Ω 1 1/2W 电 阻 47K 1 1/2W
    电 阻 470Ω 1 1/2W 电 阻 39K 1 1/2W
    电 阻 750Ω 1 1/2W 电 阻 100K 1 1/2W
    电 阻 1K 1 1/2W 电 阻 150K 1 1/2W
    电 阻 1.2K 1 1/2W 瓷片电容 0.01uF 1 63V
    电 阻 1.8K 1 1/2W 电解电容 220uF 1 63V
    电 阻 2K 1 1/2W 二 极 管 2AP9 1
    电 阻 2.7K 1 1/2W 三 极 管 9013 2
    电 阻 3K 1 1/2W 三 极 管 9012 6
    电 阻 5.6K 1 1/2W
