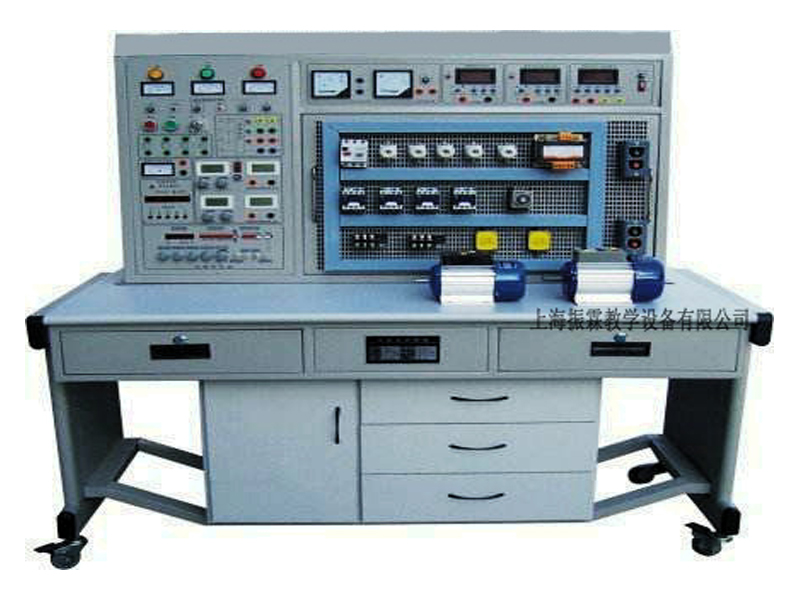

  • ZLAU-770型电力拖动技能实验台


  •   ZLAU-770电力拖动技能实验台是根据劳动和社会保障部颁发的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发的实训装置,通过本实训装置的实训技能操作,能快速掌握该课程的实际应用技术与操作技能,装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能或与变频调速实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。是各大中专院校、培训机构理想的实训考核设备。
    电力拖动技能实验台,电力拖动实训装置,电拖实验设备,电力拖动实训台,电力拖动实验台


    一、ZLAU-770电力拖动技能实验台的特点:
    1、电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目。如变频调速,实训的内容具有典型性、实用性。
    2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。
    3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。
    4、控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。
    5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。
    二、
    ZLAU-770电力拖动技能实验台的技术性能:
    1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
    2、温度:-5℃~+40℃,相对湿度<85%(25℃)
    3、装置容量:<1.0KVA
    4、外形尺寸:1100×700×1400(mm)
    5、移动脚轮:100*60mm
    三、
    ZLAU-770电力拖动技能实验台的配备
    (一)电源控制屏:
    控制屏为铁质双层亚光密纹喷塑结构,铝质面板。它为实训考核提供电源及保护。
    1、三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过启、停按钮进行操作。
    2、设有450V指针式交流电压表三只,指示输入时三相电源电压;指示灯三只,指示实训装置与外部电源通断情况。
    3、三相四线电源输出,具有单片机全程监控装置过载或短路功能,过载或短路软截止且告警,故障排除复位后方可启动电源。
    4、设有定时器兼报警记录仪,平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数,为学生实训技能的考核提供一个统一的标准。
    (二)实训桌:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    (三)实训组件
    1、DW-71 电力拖动培训组件(一)
    2、DW-72 电力拖动培训组件(二)
    3、DW-73 电力拖动培训组件(三)
    4、三相异步电动机 380V Y/△接法,带离心开关 2台
    四、
    ZLAU-770电力拖动技能实验台的实训项目:
    1、闸刀开关正转控制线路
    2、接触器点动正转控制线路
    3、具有自锁的正转控制线路
    4、具有过找保护的正转控制线路
    5、倒顺开关控制正反转控制线路
    6、接触器联锁的正反转控制线路
    7、按钮联锁的正反转控制线路
    8、按钮接触器复合联锁控制线路
    9、自动往返行程控制线路
    10、接触器控制串联电阻降压起动线路
    11、时间继电器控制串联电阻降压控制线路
    12、手动Y/△降压起动
    13、接触器控制Y/△降压起动
    14、时间继电器控制Y/△降压起动
    15、QX3-13型Y/△自动起动控制线路
    16、半波整流能耗制动控制线路
    17、全波整流能耗制动控制线路
    18、C620车床电气控制线路
    19、手动降压起动
    20、单相运行反接制动控制线路
    21、电动葫芦电气控制线路
    22、C6163车床电气控制线路
    23、控制电路联锁控制线路
    24、主电路联锁控制线路


    ————————————————————————————————————————————————————
