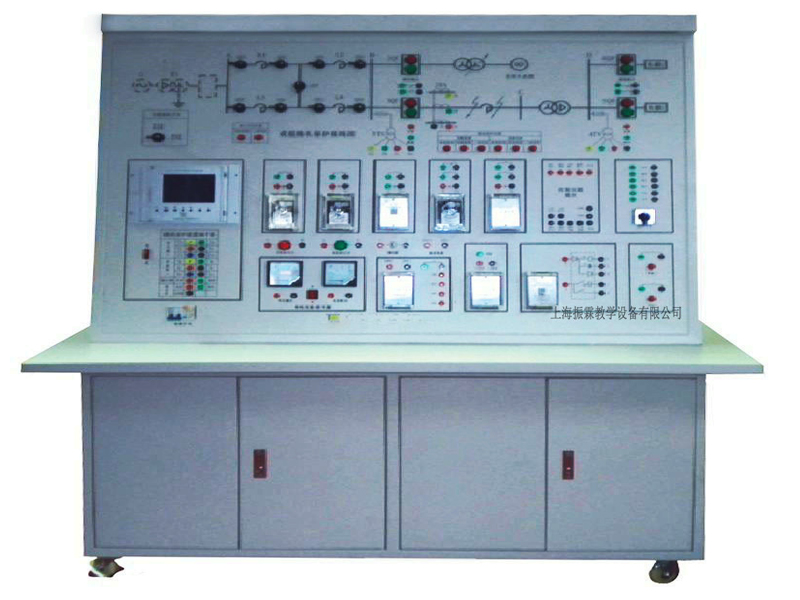

  • ZLAU-776型电力系统自动化实验装置


  •   电力系统自动化实验装置是根据《电力系统自动化装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电力系统继电保护》、《电力系统分析》、《电气设备》等课程实训教学要求结合工业现场的实际应用和发展而设计的综合型实训平台。装置采用控制柜加实训台的结构,将控制与输电线路分开,对发电厂中常用的自动化装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实训。本实训平台适用于电力、电气、自动化类各专业相关课程的教学实训,也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台,还可作为电力系统技术人员及职教的培训装置。
    上海振霖教学设备公司生产的ZLAU-776型电力系统自动化实验装置本实训平台适用于电气相关专业的教学实训、硬件开发及技术人员与职教的培训。


    一、电力系统自动化实验装置的技术指标:
    1、输入电压:三相五线 380V±5%  50Hz
    2、工作环境:温度:-10~+40℃    相对湿度<85%
    3、装置容量:<15KVA
    二、电力系统自动化实验装置的特点:
    1、自动装置全部采用液晶中文菜单显示,直观、清晰
    2、自动装置将指示灯和按键组合在薄膜面贴上,美观、简洁、操作方便
    3、自动装置采用软件调试和校准,调试人员不拆面板即可实现
    4、具有完善的人身保护功能
    三、电力系统自动化实验装置的实训项目:
    1原动机的起动与运转:
    (1)调速装置操作原理实训
    (2)调速装置及原动机控制运转
    2.发电机机电特性实训
    (1)发电机的空载特性曲线测试
    (2)发电机的短路特性曲线测试
    (3)发电机外特性及调整特性实训
    (4)发电机零功率因数负载特性实训
    3同步发电机励磁控制实训:
    (1)微机励磁装置基本操作实训
    (2)不同α角(控制角)励磁电压波形观测实训
    (3)同步发电机起励实训
    (4)控制方式及其相互切换实训
    (5)逆变灭磁和跳灭磁开关灭磁实训
    (6)伏赫限制实训
    (7)欠励限制实训
    (8)同步发电机强励实训
    (9)调差特性实训
    (10)过励限制实训
    4准同期并列运行:
    (1)微机准同期装置基本操作实训
    (2)自动准同期条件测试
    (3)线性整步电压形成(相敏环节)测试
    (4)导前时间整定及测量方法
    (5)压差、频差和相差闭锁与整定
    (6)手动准同期并网实训
    (7)半自动准同期并网实训
    (8)自动准同期并网实训
    5单机----无穷大系统稳定运行方式实训:
    (1)单回路稳态对称运行实训
    (2)双回路和单回路的稳态对称运行比较实训
    (3)单回路稳态非全相运行实训
    6单机带负荷实训:
    (1)独立系统的特性实训
    (2)投、切不同负荷的实训
    (3)甩负荷实训
    7电力系统功率特性(功角)和功率极限(静态稳定性)实训:
    (1)无调节励磁时,功率特性和功率极限的测定
    (2)手动调节励磁时,功率特性和功率极限的测定
    (3)微机自并励时,功率特性和功率极限的测定
    (4)微机他励时,功率特性和功率极限的测定
    (5)单回路、双回路输送功率与功角关系实训
    (6)提高电力系统静态稳定性实训
    8电力系统暂态稳定性实训:
    (1)短路类型对电力系统暂态稳定性的影响实训
    (2)故障切除时间对暂态稳定的影响实训
    (3)有无强励磁对暂态稳定性影响试训
    (4)线路重合闸及其对系统暂态稳定性影响的实训
    (5)同步发电机异步运行和再同步实训
    (6)提高电力系统暂态稳定性的措施


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查电力系统自动化实验装置的货品外观,核实电力系统自动化实验装置的型号、数量及配件,拒收处于受损状态的电力系统自动化实验装置并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供电力系统自动化实验装置产品说明书内的质保条件和质保期,在质保范围内提供对电力系统自动化实验装置的免费维修,超出条件承诺时提供对电力系统自动化实验装置的有偿维修;
    4、退货/换货:单方面原因导致的电力系统自动化实验装置错误或电力系统自动化实验装置购买数量错误,造成电力系统自动化实验装置的退换货要求,将不被接受;
    5、货期说明:电力系统自动化实验装置的发货期为参考值,如您需要了解电力系统自动化实验装置的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对电力系统自动化实验装置有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答电力系统自动化实验装置的相关疑问,我们还可以帮您推荐符合您要求的电工电子实验装置等相关产品!
    ————————————————————————————————————————————————————
