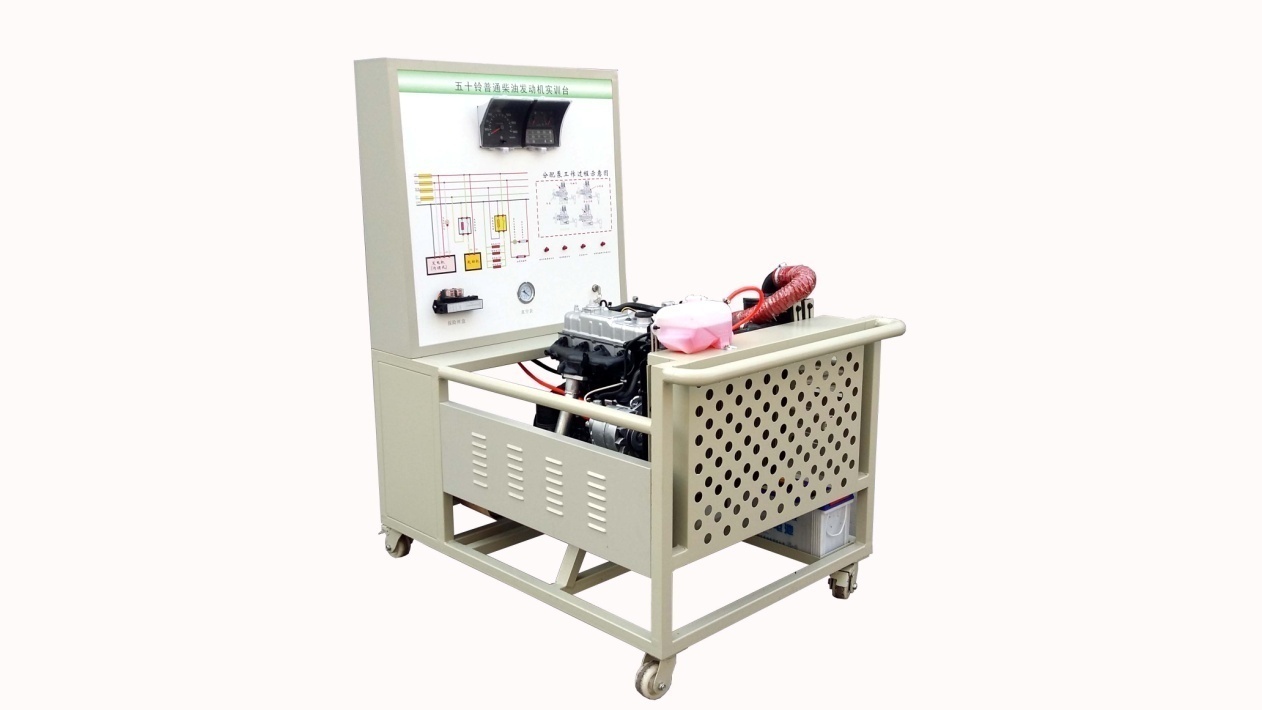

  • ZLMH-43型普通柴油发动机实训台


  • 一、普通柴油发动机实训台的产品简介:

      该设备采用翻新五十铃4JB1(分配泵) 柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。



    二、普通柴油发动机实训台的功能特点:

    1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。

    2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。

    3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

    4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。

    5.实训台配备有油门控制装置,可方便对发动机加速减速。

    6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

    7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

    三、普通柴油发动机实训台的技术规格:
    外形尺寸:1500×1000×1700mm(长×宽×高)
    工作电源:直流12V
    燃油标号:依发动机型号
    油箱容积:10L
    工作温度:-40℃~+50
    颜色:7032
    钢管:40*40*3mm
    面板机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:120*80mm

    四、普通柴油发动机实训台的基本配置(每台):

    序号



    规格型号

    单位

    数量

    1

    检测控制面板

    装有各种检测端子以及彩色电路图

    950*900*4mm铝塑板)

    1

    2

    组合仪表

    原车

    1

    3

    点火开关

    原车

    1

    4

    普通柴油发动机总成

     原车

    1

    5

    燃油箱

    10L

    1

    6

    油门控制装置



    1

    7

    进、排气管(带保护罩)

    原车

    1

    8

    水箱(含不锈钢保护罩)



    1

    9

    蓄电池

    12V 80Ah

    1

    10

    继电器

    含:起动继电器、预热继电器等

    1

    11

    保险丝盒



    1

    12

    电源总开关

    50A

    1

    13

    移动台架(带自锁脚轮装置)

    1500×1000×1700mm(长×宽×高)

    1

    14

    故障模拟与排除装置



    1

    15

    设备教师手册



    1

    16

    设备合格证、保修卡



    1


    ————————————————————————————————————————————————————
