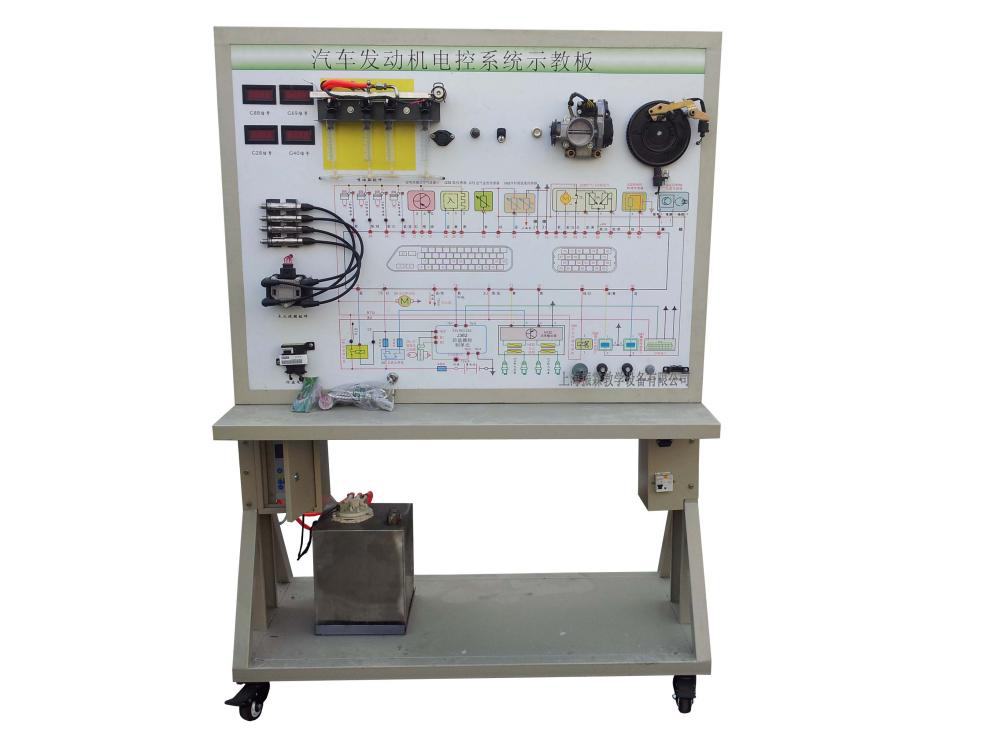

  • ZLMH-1K型发动机电控系统自我诊断多媒体实训系统


  •   发动机电控系统自我诊断多媒体实训系统采用全新大众AJR发动机电控系统的真实部件,充分展示发动机电控系统的组成结构和工作过程。适用于学校对发动机电控系统理论和维修实训的教学需要。
     汽车发动机教学设备,发动机电控系统自我诊断多媒体实训系统,发动机电控系统示教板
    二、发动机电控系统自我诊断多媒体实训系统的功能特点:
    1、真实可运行的发动机电控系统,模拟发动机曲轴运转,可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作,充分展示发动机电控系统的组成结构和工作过程。
    2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实 物,认识和分析发动机电控系统的工作原理。
    3、示教板面板上安装有检测端子,可直接在面板上检测发动机电控系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    4、示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
    5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
    6、示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    三、
    发动机电控系统自我诊断多媒体实训系统的技术规格:
    外形尺寸(约):1240×600×1700mm(长×宽×高)
    外接电源:AC 220V±10% 50Hz
    工作电压:DC 12V
    工作温度:-40℃~+50℃

    燃油压力表:0~10kg/psi
    颜色:7032
    钢管:40*40*3mm
    机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:100*60mm
    四、
    发动机电控系统自我诊断多媒体实训系统的基本配置(每台):
    序号 名称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
    (面板:1200*900*4mm)
    1
    2 组合仪表   1
    3 诊断座   1
    4 点火开关 全新 1
    5 无分电器点火系统 含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 1
    6 燃油箱 10L 1
    7 汽油泵(含汽油泵插头) 全新 1
    8 油泵继电器   1
    9 喷油器 带4个120ml玻璃量杯 1
    10 喷油嘴 全新 4
    11 燃油压力表 0~10kg/psi 1
    12 曲轴位置传感器及信号轮   1
    13 节气门体总成   1
    14 发动机传感器与执行器(全套)   1
    15 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
    16 故障模拟与排除装置   1

     ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查发动机电控系统自我诊断多媒体实训系统的货品外观,核实发动机电控系统自我诊断多媒体实训系统的型号、数量及配件,拒收处于受损状态的发动机电控系统自我诊断多媒体实训系统并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供发动机电控系统自我诊断多媒体实训系统产品说明书内的质保条件和质保期,在质保范围内提供对发动机电控系统自我诊断多媒体实训系统的免费维修,超出条件承诺时提供对发动机电控系统自我诊断多媒体实训系统的有偿维修;
    4、退货/换货:单方面原因导致的发动机电控系统自我诊断多媒体实训系统错误或发动机电控系统自我诊断多媒体实训系统购买数量错误,造成发动机电控系统自我诊断多媒体实训系统的退换货要求,将不被接受;
    5、货期说明:发动机电控系统自我诊断多媒体实训系统的发货期为参考值,如您需要了解发动机电控系统自我诊断多媒体实训系统的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对发动机电控系统自我诊断多媒体实训系统有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答发动机电控系统自我诊断多媒体实训系统的相关疑问,我们还可以帮您推荐符合您要求的汽车发动机实训设备等相关产品!
    ————————————————————————————————————————————————————
