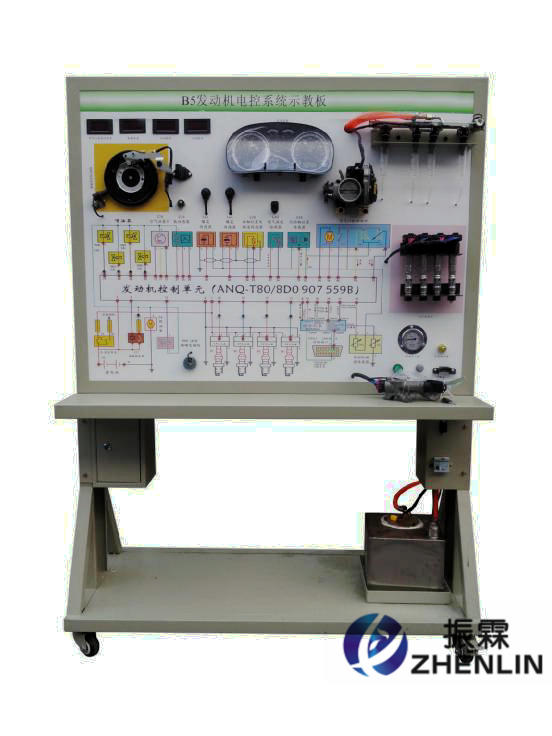

ZLMH-54型汽油发动机电控系统示教板

一、汽油发动机电控系统示教板的简介：

　　汽油发动机电控系统示教板采用全新大众B5发动机电控系统的真实部件，充分展示发动机电控系统的组成结构和工作过程。适用于学校对发动机电控系统理论和维修实训的教学需要。

二、汽油发动机电控系统示教板的功能特点：

　　1、真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作，充分展示发动机电控系统的组成结构和工作过程。
　　2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析发动机电控系统的工作原理。
　　3、示教板面板上安装有检测端子，可直接在面板上检测发动机电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。
　　4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
　　5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
　　6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽油发动机电控系统示教板的技术规格：

　　外形尺寸（约）：1240×600×1700mm(长×宽×高)
　　外接电源：AC 220V±10% 50Hz
　　工作电压：DC 12V
　　工作温度：-40℃～+50℃
　　燃油压力表：0～10kg/psi
　　颜色：7032
　　钢管：40*40*3mm
　　机柜：1.5mm冷板冲压成形，背面设置维修门；
　　移动脚轮：100*60mm
四、汽油发动机电控系统示教板的基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	组合仪表		套	1
3	诊断座		个	1
4	点火开关	全新	个	1
5	无分电器点火系统	含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。	套	1
6	燃油箱	10L	个	1
7	汽油泵(含汽油泵插头)	全新	套	1
8	油泵继电器		个	1
9	喷油器	带4个120ml玻璃量杯	套	1
10	喷油嘴	全新	个	4
11	燃油压力表	0～10kg/psi	个	1
12	曲轴位置传感器及信号轮		套	1
13	节气门体总成		套	1
14	发动机传感器与执行器（全套）		套	1
15	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
16	故障模拟与排除装置		套	1

————————————————————————————————————————————————————
