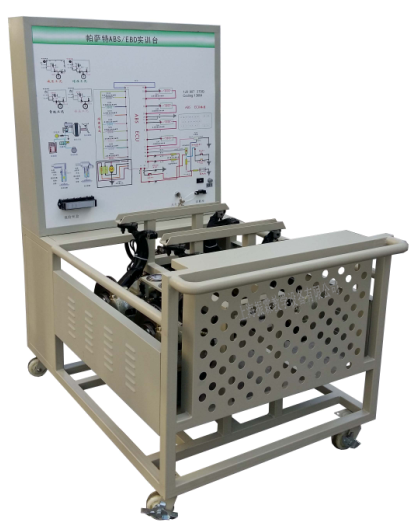

  • ZLMH-59型汽车ABS/EBD制动系统实训台


  •   汽车ABS/EBD制动系统实训台采用全新大众B5的ABS/EBD制动系统为基础,配有ABS/EBD系统工作原理图,真实展示紧急制动时ABS/EBD系统工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构汽车底盘构造与维修实训的教学需要,完全满足对ABS/EBD制动系统的结构组成、动作演示等教学功能。
    汽车ABS/EBD制动系统实训台,制动系统实训台,汽车实训台
    一、汽车ABS/EBD制动系统实训台功能特点:
      1、真实的汽车ABS/EBD制动系统实物为基础,完整展示ABS/EBD制动系统的组成结构。
      2、由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS/EBD系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS/EBD系统的工作过程。
      3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与液压管路图;学员可直观对照电路图和ABS/EBD制动系统实物,认识和分析控制系统的工作原理。
      4、实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
      5、实训台安装有6个压力表,可实时显示制动总泵和四个制动分泵的液压变化。
      6、实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
      7、实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    二、汽车ABS/EBD制动系统实训台的技术参数:
      外形尺寸:1500×1000×1700mm(长×宽×高)
      驱动电源:三相四线(或三相五线)380V±10% 50Hz
      外接电源:交流220V±10% 50Hz
      工作电压:直流12V
      工作温度:-40℃~+50℃
      主油道压力表:0~250kg/psi
      制动分泵压力表:0~100kg/psi
      变频器:
      型  号:CHE100-004G/5R5P-4
      功  率:4KW/5.5KW
      输  入:AC 3PH  380V±15%  50/60Hz
      输  出:9A/13A  AC 3PH  0~380V  0~400Hz


      三相异步电动机:
      型  号:YT 100L2-4
      电  压:AC 220V/380V 50Hz
      电  流:11.8A/6.8A
      功  率:3KW
      转  速:1420r/min
      真空泵:
      型  号:RD-2
      电  压:AC 220V 50Hz
      功  率:370W
      抽气速率:48L/min
      极限压力:6.7×10-2Pa
      转  速:1400r/min
      进气口径:Ø8
      用油量:1L
      噪  声:≤68
    四、
    汽车ABS/EBD制动系统实训台的基本配置(每台):
    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图和液压管路图 1
    2 ABS/EBD控制单元总成 常用车型 1
    3 诊断座 OBDⅡ 1
    4 点火开关   1
    5 制动总泵 原厂配置 1
    6 制动分泵 原厂配置 4
    7 刹车碟 原厂配置 4
    8 刹车皮 原厂配置 4
    9 外球笼 原厂配置 4
    10 半轴杆 原厂配置 4
    11 左右/前车速传感器 原厂配置 1
    12 左右/后车速传感器 原厂配置 1
    13 驱动皮带 原厂配置 2
    14 真空大力鼓   1
    15 制动踏板 原厂配置 1
    16 主油道压力表 0~250kg/psi 2
    17 制动分泵压力表 0~100kg/psi 4
    18 变频器 CHE100-004G/5R5P-4 1
    19 三相异步电动机 YT 100L2-4 2
    20 真空助力泵 RD-2 1
    21 移动台架(带自锁脚轮装置) 1500×1000×1700(长×宽×高) 1

    ————————————————————————————————————————————————————
