  • 电子助力式转向组合套实训台


  • 发布者:汽车发动机汽车教学设备 发表时间:2019-01-07

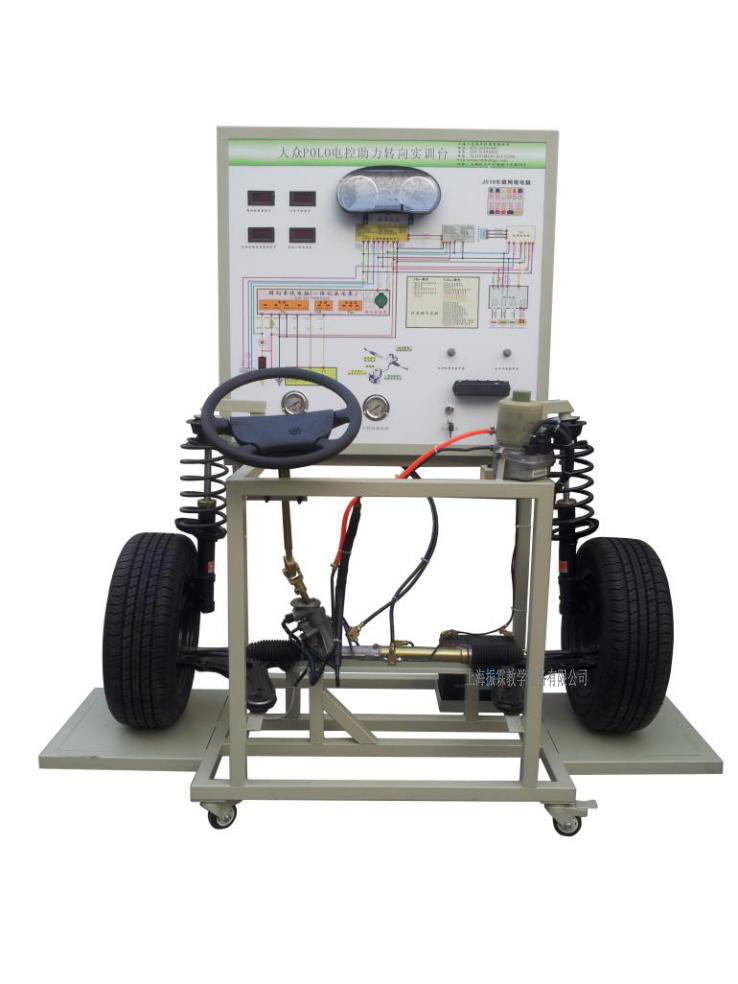

  • ZLMH-56型 电子助力式转向组合套实训台


    一、产品简介
    该设备采用 全新 大众POLO汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。
    适用于学校对电控助力转向系统的理论和维修实训的教学需要。
    二、功能特点
    1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。
    2.由三相电机做动力源带动助力泵工作,操纵方向盘,调节转速与车速信号模拟旋钮,完整演示电控动力转向的工作过程。
    3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电控助力转向系统的工作原理。
    4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    三、技术规格
        外形尺寸:1700×1000×1750mm(长×宽×高)
        动力电源:三相四线(或三相五线)380V±10% 50Hz
        输入电源;交流220V±10% 50Hz
        工作电源;直流12V
        工作温度:-40℃~+50℃
        油 压 表:0~100kg/psi

    颜色:7032
    钢管:40*40*3mm
    移动脚轮:100*50mm
    四、基本配置(每台)

    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图;UV平板喷绘; 1
    2 动力转向控制电脑(ECU)   1
    3 点火开关   1
    4 前桥悬挂机构   1
    5 储油罐   1
    6 助力泵   1
    7 方向盘、转向柱、万向节、方向机、转向拉杆   1
    8 发动机转速与车速装置   1
    9 车轮   2
    10 仪表   1
    11 车速信号模拟装置   1
    12 油压表 0~100kg/psi 2
    13 三相异步电动机 YT 100L1-4 1
    14 移动台架(带自锁脚轮装置) 1700×1000×1750mm(长×宽×高) 1
    15 蓄电池 60AH 12V 1



    ————————————————————————————————————————————————————
    友情提示:
    1、货品验收:收货时请您检查电子助力式转向组合套实训台的货品外观,核实电子助力式转向组合套实训台的数量及配件,拒收处于受损状态的电子助力式转向组合套实训台;
    2、质保:振霖将为您提供电子助力式转向组合套实训台产品说明书内的质保条件和质保期,在质保范围内提供对电子助力式转向组合套实训台的免费维修,超出条件承诺时提供对电子助力式转向组合套实训台的有偿维修;
    3、退换货:您单方面原因导致的电子助力式转向组合套实训台错误或电子助力式转向组合套实训台购买数量错误,造成电子助力式转向组合套实训台的退换货要求,将不被接受;
    4、货期:电子助力式转向组合套实训台的发货期为参考值,如您需要了解电子助力式转向组合套实训台的精确货期,请与振霖的销售人员联系;
    5、如您对电子助力式转向组合套实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您提供有关电子助力式转向组合套实训台及所有教学设备汽车教学设备、实验室成套设备的咨询。
    ————————————————————————————————————————————————————
