  • 汽车起动系统示教板


  • 发布者:汽车示教板实验室设备 发表时间:2019-04-25

  • 一、产品介绍:

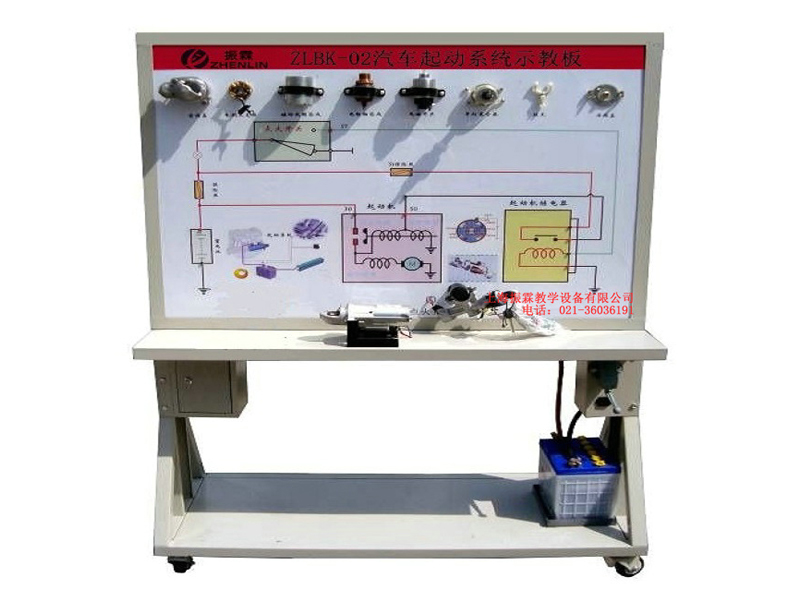

    ZLGD-02 汽车起动系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用汽车充电系统实物为基础,充分展示汽车充电系统的组成结构和工作过程。可起动运行及检测充电系统,通过起动系统示教板的演示,可清楚了解内部的结构与功能,便于学生较快地掌握起动系统的构造和原理,提高学生对起动系统的初步认识,使学生了解起动系统起到更直观更深入的教学目的。适用于学校对汽车充电系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
    功能特点:
    1、真实可运行的充电系统,充分展示汽车充电系统的组成结构。
    2、打开点火开关,触发三相电机运行,带动发电机工作,充电指示灯灭,蓄电池端电压升高,真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
    3、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车充电系统的工作原理。
    4、示教板面板上安装有发电机总成分解部件,可直观认识发电机的组成结构。
    5、示教板面板上安装有检测端子,可直接在面板上检测汽车充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
    6、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
    技术规格:
    1、外形尺寸:(约):1240×600×1700mm(长×宽×高)
    2、动力电源:220V交流电压;
    3、工作电压:12V直流电压;
    4、工作温度:-50℃~50℃;
    5、蓄电池:60AH/12V
    6、三相异步电动机:(1)电  压:AC 220V/380V, (2)功  率:2.2KW,(3)转  速:1420r/min
    7、钢管:40*40*3mm
    8、机柜:1.5mm冷板冲压成形,
    9、移动脚轮:100*60mm
    基本配置:

    序号        规格型号 单位 数量
    1 检测控制面板 装有各种检测端子,
    彩色电路图和工作原理示意图
    (面板:1200*900*4mm)
    1
    2 点火开关   1
    3 发电机总成 全新 1
    4 发电机总成分解部件 振霖 1
    5 充电指示灯 振霖 1
    6 三相异步电动机 YT 100L1-4 1
    7 保险丝盒   1
    8 电压表 0~30V 1
    9 电流表 0~±100A 1
    10 蓄电池 12V 45Ah 1
    11 电源总开关 50A 1
    12 移动台架(带自锁脚轮装置) 1240×600×1700mm
    (长×宽×高)
    1
    13 故障模拟与排除装置 振霖 1
