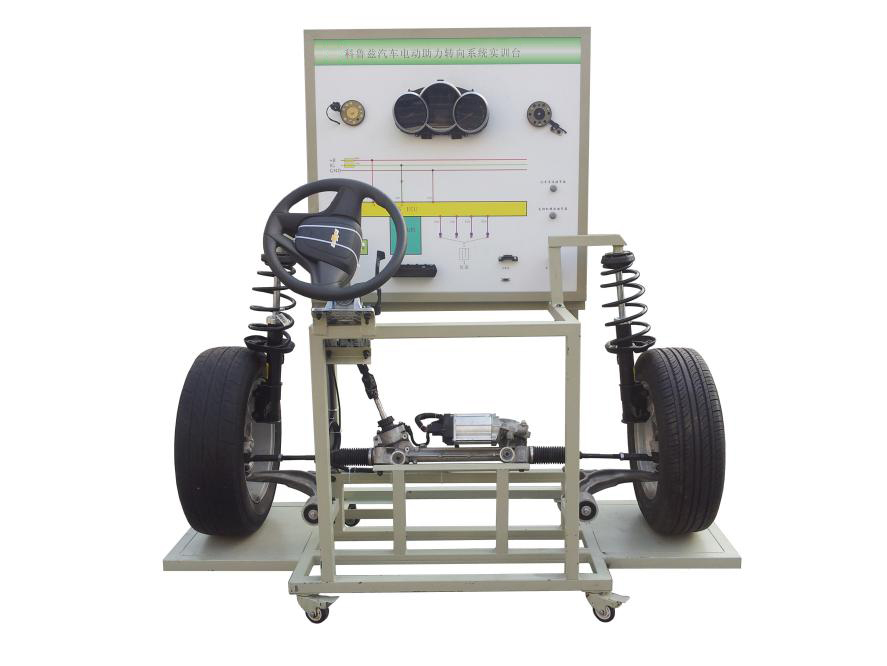

  • ZL-CR35B型电控电动转向系统实训台


  • 一、电控电动转向系统实训台产品简介:
      该设备采用 翻新飞度汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。
      适用于学校对电控助力转向系统的理论和维修实训的教学需要。
    电控电动转向系统实训台,转向系统实训台,汽车底盘实训台
    二、电控电动转向系统实训台功能特点:
    1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。
    2.调节发动机转速与车速输出模拟旋钮,模拟转速与车速的变化,左右转动方向盘,完整演示电控助力转向的工作过程。
    3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电控助力转向系统的工作原理。
    4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。
    6.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    三、电控电动转向系统实训台技术规格:

      外形尺寸:1700×1200×1800mm(长×宽×高)
      输入电源;交流220V±10% 50Hz
      工作电源;直流12V
      工作温度:-40℃~+50℃
      颜色:7032

      钢管:40*40*3mm
      移动脚轮:100*50mm
      面板柜:1.5mm冷板冲压成形,背面设置维修门;
    四、电控电动转向系统实训台基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图

    1
    2 动力转向控制电脑(ECU)   1
    3 诊断座   1
    4 点火开关   1
    5 前桥悬挂机构   1
    6 方向盘、转向柱、电动助力方向机、转向拉杆   1
    7 车轮   2
    8 车速信号模拟装置   1
    9 转速信号模拟装置   1
    10 扭矩传感器   1
    11 扭矩传感器信号电压数显表   1
    12 移动台架(带自锁脚轮装置) 1700×1200×1800mm(长×宽×高) 1
    13 故障模拟与排除装置   1
    14 电源变压器   1

    ————————————————————————————————————————————————————
