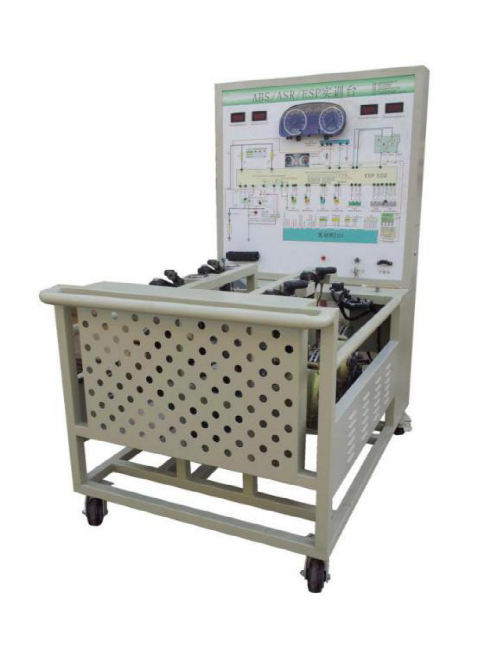

  • ZL-CR53型ABS/ASR/ESP实训台


  • 一、ABS/ASR/ESP实训台的产品简介:

      该设备采用全新大众B5汽车ABS/ASR/ESP制动系统为基础,配有ABS/ASR/ESP系统工作原理图,真实展示紧急制动时ABS/ASR/ESP系统工作过程。

      满足对ABS/ASR/ESP制动系统的结构组成、动作演示等教学功能。

      适合于汽车ABS/ASR/ESP制动系统理论教学和检测与维修实训的教学需要。

    ABS/ASR/ESP实训台,汽车ABS实训台,汽车底盘实训

    二、ABS/ASR/ESP实训台的功能特点:

    1.真实的汽车ABS/ASR/ESP制动系统实物为基础,完整展示ABS/ASR/ESP制动系统的组成结构。

    2.由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS/ASR/ESP系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS/ASR/ESP系统的工作过程。

    3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图,学员可直观对照电路图和ABS/ASR/ESP制动系统实物,认识和分析控制系统的工作原理。

    4.实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

    5.实训台安装有压力表,可实时显示制动总泵和四个制动分泵的液压变化。

    6.实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

    7.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

    三、ABS/ASR/ESP实训台的技术规格:

      外形尺寸:1500×1000×1700mm(长×宽×高)

      驱动电源:三相四线(三相五线 380V±10% 50Hz)

      外接电源:交流220V±10% 50Hz

      工作电压:直流12V

      工作温度:-40℃-+50℃

      主油道压力表:0-250kg/psi

      制动分泵压力表:0-100kg/psi

      变频器:

      功率:4KW/5.5KW

      输入:AC 3PH 380V±15% 50/60Hz

      输出:9A/13A AC 3PH 0-380V 0-400Hz

      三相异步电动机:

      电压:AC 220V/380V 50Hz

      电流:11.8A/6.8A

      功率:3KW

      转速:1420r/min

      真空泵:

      电压:AC 220V 50Hz

      功率:370W

      抽气速率:48L/min

      极限压力:6.7×10-2Pa

      转速:1400r/min

      进气口径:Ø8用油量:1L

      噪声:≤68

      颜色:7032

      钢管:40*40*3mm

      移动脚轮:100*50mm

      面板柜:1.5mm冷板冲压成形,背面设置维修门;

    四、ABS/ASR/ESP实训台的基本配置(每台):

    序号



    规格标准

    单位

    数量

    1

    检测控制面板(带面板柜)

    装有各种检测端子以及彩色电路图和液压管路图;

    950*900*4mm铝塑板,且安装绝缘底板)

    1

    2

    ABS/ASR/ESP控制单元总成

    原车

    1

    3

    仪表

    原车

    1

    4

    诊断座

    OBD

    1

    5

    点火开关



    1

    6

    制动总泵

    原车

    1

    7

    制动分泵

    原车

    4

    8

    刹车碟

    原车

    4

    9

    刹车皮

    原车

    4

    10

    外球笼

    原车

    4

    11

    半轴杆

    原车

    4

    12

    左右/前车速传感器

    原车

    1

    13

    左右/后车速传感器

    原车

    1

    14

    驱动皮条



    2

    15

    真空大力鼓

    原车

    1

    16

    制动踏板

    原车

    1

    17

    主油道压力表

    0-250kg/psi

    2

    18

    制动分泵压力表

    0-100kg/psi

    4

    19

    变频器



    2

    20

    三相异步电动机



    1

    21

    真空助力泵



    1

    22

    故障设置和考核系统



    1

    23

    移动台架(带自锁脚轮装置)

    1500×1000×1700mm(长×宽×高)

    1

    24

    配套设备使用说明书

    含电子档

    1

    25

    原厂维修手册

    原车

    1

    26

    转向传感器

    原车

    1

    26

    加速度与偏移率传感器

    原车

    1

    27

    网关通讯相关组件

    原车

    1



    ————————————————————————————————————————————————————
