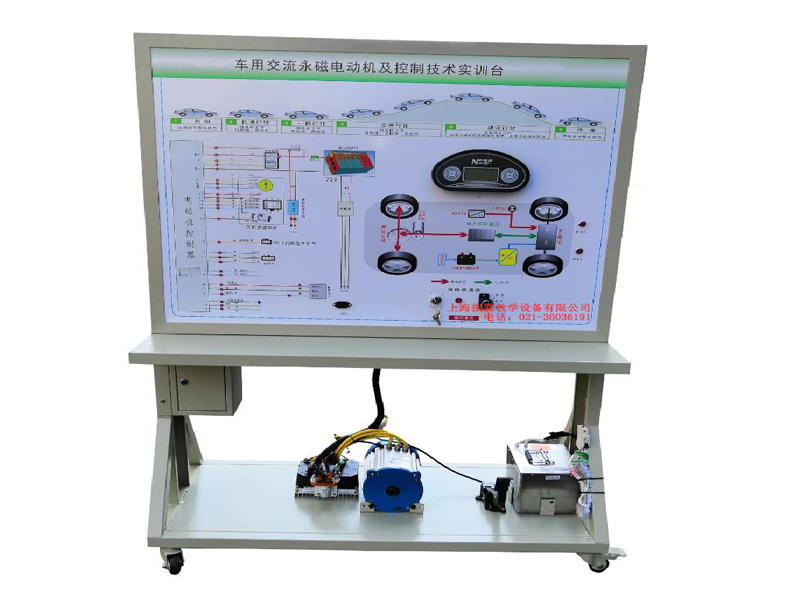

  • ZLXN-N18型纯电动汽车驱动电机及控制展示教学装置


  • 一、纯电动汽车驱动电机及控制展示教学装置的产品组成:
        主要由汽车永磁同步电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
    二、纯电动汽车驱动电机及控制展示教学装置的产品功能:
    功能主要包括以下:
    1.汽车永磁同步电机及控制器的认知;
    2.汽车永磁同步电机及控制器的结构及原理;
    3.驾驶员的意图与永磁同步电机运转之间的体现;
    4、配备电压表、电流表对电机运行进行实时监控;
    5.常见故障的设置及考核;
    6.配备实验说明书。
    三、纯电动汽车驱动电机及控制展示教学装置的产品规格:
    1、外形尺寸1240×600×1700mm
    2、电源:220VAC/50Hz
    3、电机额定功率:2kw;
    4、电机额定转速:3000rpm;
    5、电机工作电压:60VDC
    6、箱体上部整体成型,表面经过防锈处理、喷漆;下部采用40*40方管焊接成形;
    7、UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;
    8、底部安装国内知名品牌的两万向两定向的脚轮,配备刹车,方便设备的移动及固定。
    四、纯电动汽车驱动电机及控制展示教学装置的基本配置(每台):


    序号 名称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
    2 组合仪表 电动汽车专用 1
    3 点火开关 配套 1
    5 电机控制器 与电机配套 1
    6 车载充电器与充电接口 与电池配套 1
    7 DC-DC转换器   1
    8 HV磷酸铁锂离子动力电池组   1
    9 永磁同步电机   1
    10 档位开关 电动车专用 1
    11 油门控制装置 电动车专用 1
    12 直流接触器 DZ47 1
    13 电源总开关 配套 1
    14 移动台架 1240×600×1700mm(带自锁脚轮装置) 1
    15 保险丝盒 配套 1
    16 保修卡/合格证 配套 1
    17 教师手册 配套 1
    18 故障模拟与排除装置   1

    ————————————————————————————————————————————————————
