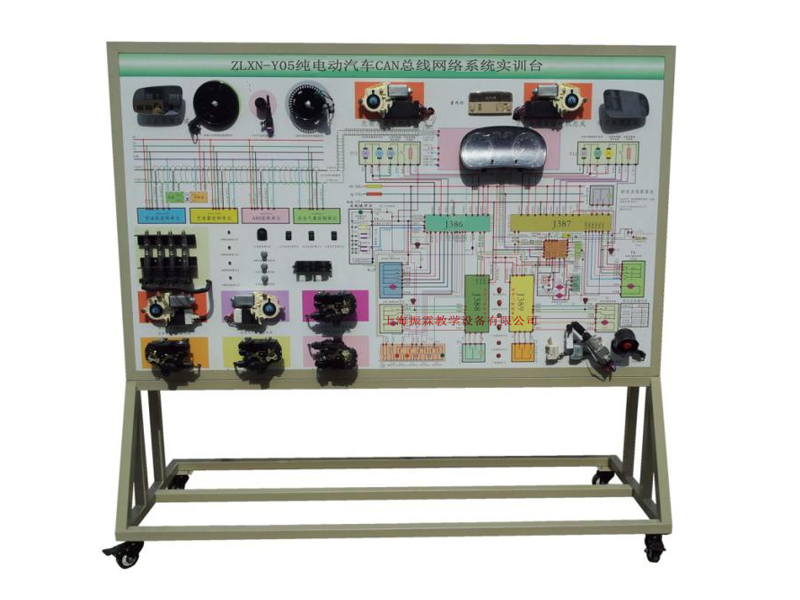

  • ZLXN-Y05型纯电动汽车CAN总线网络系统实训台


  •     纯电动汽车CAN总线网络系统实训台完整展示了电动汽车整车CAN总线网络系统(包括舒适系统/电机控制/电池管理系统),可以动态模拟整车CAN总线网络的运行状态与工作过程。
    ZLXN-Y05 教学实验设备

    一、ZLXN-Y05纯电动汽车CAN总线网络系统实训台的功能特点:
    1. .示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物,认识和分析电动汽车整车CAN总线网络系统的工作原理。
    2. 示教板面板上安装有点火开关、带网关通讯的整车控制器模块,智能仪表模块,电源系统模块,舒适控制模块(车灯与雨刮等),电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机等模块与操纵开关。
    3. 示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
    4. 示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    二、
    ZLXN-Y05纯电动汽车CAN总线网络系统实训台的技术规格:
    1.  外接电源:交流220V±10% 50Hz
    2.  工作电压:直流12V
    3.  工作温度:-40℃~+50℃
    4.  外形尺寸:1740×600×1700mm(长×宽×高)
    5.动力电源:72V
    三、
    ZLXN-Y05纯电动汽车CAN总线网络系统实训台的基本配置(每台):


    序号 名       称 规格型号 单位 数量
    1 控制面板与检测台 1.装有各种检测端子以及彩色原理图
    2.冷板冲压成形移动台架:
    3.带4只可移动脚轮:
    1
    2 电动汽车磷酸铁锂电池 72V20Ah
    带CAN-BUS通讯与电池管理器
    1
    3 电动车组合仪表
    (7寸BMS信息显示屏)
    电动汽车仪表带CAN通讯;
    包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯;
    1
    4 BMS电池管理控制单元系统 配套
    包括:中控模块ECU,终端模块ECU。
    1
    5 点火开关 配套 1
    6 车载充电器 72V20AH,带CAN-BUS通讯 1
    7 DC-DC转换器 72V转12V 1
    8 电动汽车充电枪与车载侧插座 电动汽车国标,CEBEA 1
    9 电机驱动系统 72V1KW,带CAN-BUS通讯 1
    10 电动车车身电器系统 包括电动车窗/中控锁系统,带CAN-BUS通讯 1
    11 故障模拟与排除装置   1
    12 设备教师/学生手册 配套 1
    13 设备合格证、保修卡 配套 1

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查纯电动汽车CAN总线网络系统实训台的货品外观,核实纯电动汽车CAN总线网络系统实训台的型号、数量及配件,拒收处于受损状态的纯电动汽车CAN总线网络系统实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供纯电动汽车CAN总线网络系统实训台产品说明书内的质保条件和质保期,在质保范围内提供对纯电动汽车CAN总线网络系统实训台的免费维修,超出条件承诺时提供对纯电动汽车CAN总线网络系统实训台的有偿维修;
    4、退货/换货:单方面原因导致的纯电动汽车CAN总线网络系统实训台错误或纯电动汽车CAN总线网络系统实训台购买数量错误,造成纯电动汽车CAN总线网络系统实训台的退换货要求,将不被接受;
    5、货期说明:纯电动汽车CAN总线网络系统实训台的发货期为参考值,如您需要了解纯电动汽车CAN总线网络系统实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对纯电动汽车CAN总线网络系统实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答纯电动汽车CAN总线网络系统实训台的相关疑问,我们还可以帮您推荐符合您要求的
    新能源汽车实训设备等相关产品!
    —————————————————————————————————————————————————
