ZLXN-Y10型纯电动汽车装调与维护设备

电动汽车与充电桩检测与维修大赛训练旨在推动中等职业院校新能源汽车技术专业的发展，面向电动汽车各方面市场，推动中等职业院校与区域内新能源汽车生产、维修企业合作，提高专业教师的教学水平。完善纯电动汽车检测与维修人才培养方案、课程设置及实验实训室建设方案。通过纯电动汽车装调与维护教学实验设备安装、线路连接、系统测试、故障排查、充电桩充电操作等，培养主要从事电动汽车性能检测、生产管理、销售、维修、充电站运营与管理等岗位工作的电动汽车生产及售后管理、经营服务、技术推广一线的技术技能综合型人才。

检测台

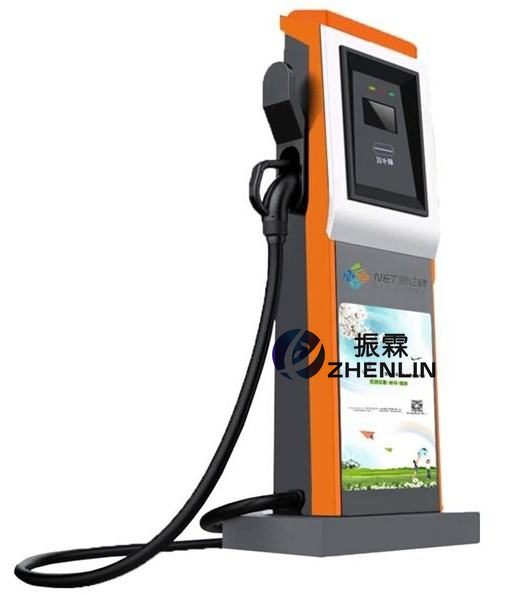

充电桩

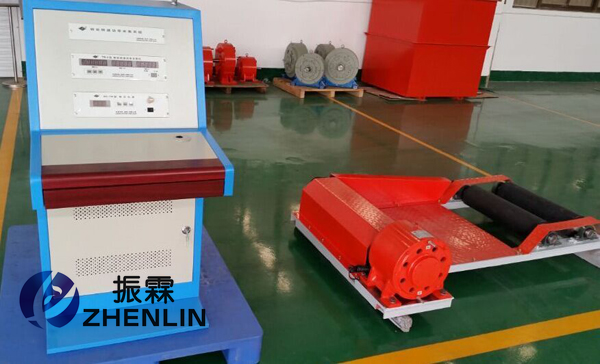

电动车底盘测功机

一、ZLXN-Y10 纯电动汽车装调与维护教学实验设备训练内容：
（1）电动汽车及充电桩设备配件的选择认知与安装（包含电池的安装），参赛选手根据任务书的要求，能够正确选择赛场提供的器件，完成系统中部分器件的安装。
（2）布线、接线，参赛选手根据任务书要求，完成电动汽车动力系统实施线路连接或端接。
（3）系统调试，参赛选手根据任务书的要求，对上述系统进行调试，达到任务书要求的工作要求和技术要求。
（4）工况测试，参赛选手根据任务书的要求，对系统进行工况测试，分别测试起动、倒车、全速行驶三种工况并按要求记录测试数据；
（5）电动汽车设备故障诊断与排除：参赛选手在完成系统调试后，抽取要排除的故障代码。现场技术人员根据故障代码设置故障，参赛选手进行故障排除；实车设备故障排除后，在平台上进行试车运行，验证故障排除效果。
（6）充电操作：参赛选手根据任务书的要求和操作说明，采用充电桩进行调试，对电动汽车进行充电操作，掌握充电桩的使用及按时间充电使用方式；

二、ZLXN-Y10 纯电动汽车装调与维护教学实验设备简介:
1、纯电动整车（全封闭）：双人座四轮，60V3KW电机与控制器/千玛巧客纯微型电动汽车。
2、设备采用高仿真设备与实车设备相结合的方式，包括实训测试与控制装置、高仿真电动汽车设备（含测功机）、充电桩三大部分组成。
3、学生可在高仿真电动汽车设备上完成电动汽车工作原理、系统组成、连接关系的认知、布线/接线实训后，在实训测试与控制装置上完成电路故障排除练习和实训，在交流充电桩上完成充电桩使用及电动汽车充电操作。
4、设备可进行新能源电动汽车维修工基本技能和核心技能的训练，也可以进行创新技能的设计拓展训练，完成多层次的考核，切实提高学生的技能水平。
三、ZLXN-Y10 纯电动汽车装调与维护教学实验设备外配电要求：
三相五线只电源，不少于75KVA的供电容量。
四、ZLXN-Y10 纯电动汽车装调与维护教学实验设备配套工具及耗材：

序号	名称	主要组成器件	数量	备注
1	配套工具	世达绝缘工具套装、六方扳手一套、螺丝刀、手电筒、改锥批一套、剪刀、剥线钳、电工钳、尖嘴钳、斜口钳、40W电烙铁、焊锡丝、试电笔、活动扳手、万用表及书写工具等。	1套	绝缘
2	耗材	电线、管形绝缘端子（E-07508 黑）、保险丝、号码管、接线端子、电工胶带、焊锡丝、螺杆、螺母、垫片等若干。	1套

任务书：
任务一：电动汽车动力系统安装、接线及调试。
根据所提供的设备，完成实车动力系统主要部件的安装/接线/调试。
1. 将整车控制器安装在相应位置，并完成接线与调试。

整车控制器
2、将DC/DC（60V to 12V）模块安装在相应位置，并完成接线与调试。
3、将车载充电机模块安装在相应位置，并完成接线与调试。

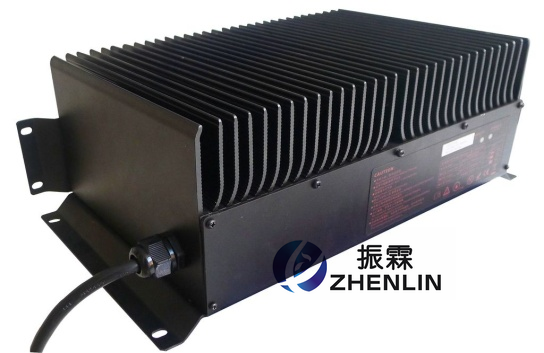

车载充电机模块
4、将动力电池（一块）安装在相应位置，并完成接线与调试。

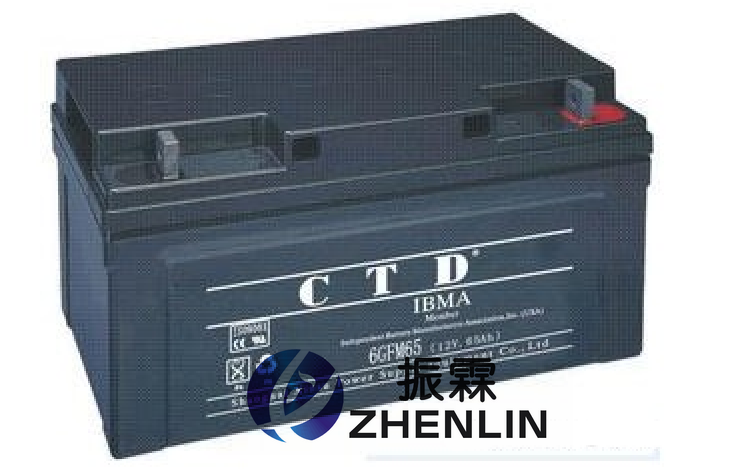

动力电池模块
任务二：工况模拟负载系统测试：
根据所提供的设备，完成工况测试。
1、测试启动工况
根据任务书要求，测试启动状态工况，按要求设置测功机参数，并记录转速等数据。
2、测试倒车工况
根据任务书要求，测试倒车状态工况，按要求设置测功机参数，并记录转速等数据。
3、测试全速行驶工况
根据任务书要求，测试全速行驶状态工况，按要求设置测功机参数，并记录转速等数据。
任务三：控制器故障诊断与排除
根据故障现象，要对所设置的2个故障进行检查和排除（排除故障需在网孔板上进行相应的线路连接），并对故障现象进行描述、写出排除方法。
任务三：充电桩的使用：
根据所提供的设备及使用说明书，完成充电桩的组装、连接及使用。

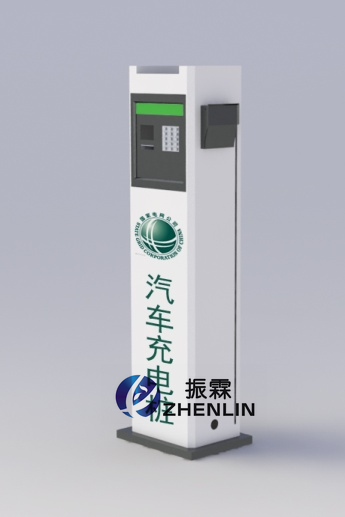

电动汽车充电桩：
（1）按照使用说明书完成充电桩各部件组成认知，连接充电线路，并测试连接；
（2）对照使用说明书完成充电计费功能（图7）的认知及使用；

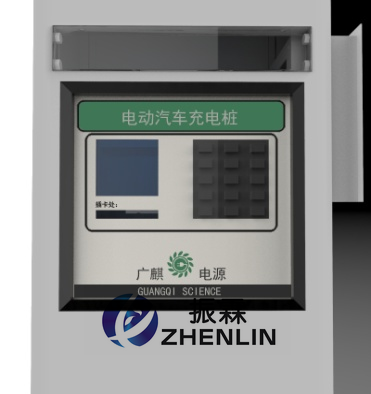

计费系统：
（3）根据使用说明书及任务书完成对电动汽车充电训练。
任务四：电动汽车测功机的使用：
根据所提供的设备及使用说明书，完成测功机的连接及使用。
记录测试数据与分析。

————————————————————————————————————————————————————
