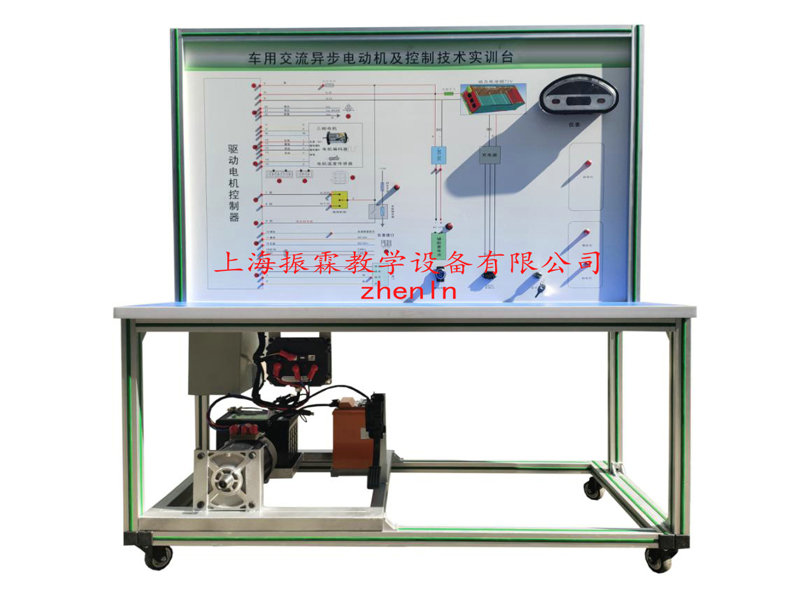

一、新能源汽车驱动电机及控制技术实训台（交流异步）的产品简介：

　　选用纯电动车驱动电机及控制系统(60V2KW交流异步电机)真实器件制作，展示新能源车驱动电机及控制系统的结构与工作原理，适合于各类院校对驱动电机及控制系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、新能源汽车驱动电机及控制技术实训台（交流异步）的产品功能：

　　1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。

　　2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。

　　3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物，认识和分析系统的工作原理。

　　4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

　　5.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。

　　6.具有诊断接口，通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、电子油门等工作状态)与故障内容。

　　7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个。

　　8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

　　10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

三、新能源汽车驱动电机及控制技术实训台（交流异步）技术规格：

　　1.外形尺寸(mm)：1500×700×1700(长×宽×高)

　　2.面板外形尺寸(mm)：1448×940mm(长*宽)

　　3.移动脚轮：100*60mm

　　4.工作温度：-40℃～+50℃

　　5.驱动电机与控制器：DC60V 2kw 3000rpm(交流异步电机)

　　6.电池：磷酸铁锂离子动力电池组60V20AH带充电机

四、新能源汽车驱动电机及控制技术实训台（交流异步）的实训(实验)项目：

　　1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;

　　2.电动机性能、能量管理检测;

　　3.手动维修开关结构原理功能;

　　4.高压互锁的保护作用;

　　5.车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作;

　　6.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换;

　　7.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换;

　　8.档位控制器(开关)工作原理和引脚定义，档位控制器(开关)常见故障和更换;

五、新能源汽车驱动电机及控制技术实训台（交流异步）的基本配置：

　　检测控制面板(装有各种检测端子，1448×940mm彩色电路图和工作原理示意图)、组合仪表、点火开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机(交流异步电动机)、刹车开关、档位开关、油门控制装置、大电流继电器、电源总开关、急停开关、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm)、设备操作说明书。

　　★配备故障设置系统及网络在线考试系统(投标现场演示功能)。

　　基于APP平台系统开发的新型智能考评、设备课程APP学习平台、设备APP诊断系统三位一体，可设置断路故障、虚接故障、短路故障三种类型故障。系统的软件带内置有点火、启动、关闭熄火开关按键，可对设备可以进行可远程控制教学设备启动、停止。适用于学校对教学设备的故障模拟与综合考评、综合诊断等教学需要。

　　功能特点：

　　1智能触摸屏考评模块

　　1)该系统由安卓蓝牙的故障设置系统和触摸屏的故障考核系统两部分构成。可以用智能手机或平板电脑远程无线蓝牙对实训设备设置故障、远程启动、停机。学生考核通过触摸屏故障考核系统上完成,教师和学生操作界面分开。

　　2)教师操作界面设置密码登陆,进入教师界面可完成出题并设置考试时间。教师界面设置故障的类型为断路故障、虚接故障、短路故障，教师可任意出题，设置故障后，触摸屏的屏幕上按钮会由绿色变为红色提示且继电器工作，设备处于故障工况。

　　教师界面可单个设置也可多个故障同时设置，且有全部设置故障和全部清除等功能。

　　3)学生在答题界面会显示学号、剩余时间、故障总数，学生在设备上检测查出故障后，选择相应的故障排除按键，触摸屏的屏幕上按键会由红色变绿色，故障排除后点击提交试卷，即自动产生学员本次考试成绩。

　　4)智能触摸考评系统设置分为教学模式与故障模式。

　　5)智能触摸考评系统故障节点为20路(断路、虚接、6路短路)。

　　6)继电器触点参数：DC12V/10A，继电器板上留有故障指示灯接口，通过指示灯可清晰的显示已设置故障。

　　7)采用5寸工业彩色触摸屏，中文菜单，界面友好，操作方便。

　　8)智能触摸考评系统的触摸屏设置有开机界面(可订制中英文显示内容等)。

　　9)智能触摸考评系统采用RS485现场工业总线通讯，具有通讯距离远，信号稳定，抗干扰的特点。

　　2蓝牙APP智能考评模块

　　1)通过平板电脑或智能手机APP平台控制操作设置设备故障。可设置120个故障，可单个设置也可多个故障同时设置，且有全部设置故障和全部清除等功能。

　　2)通过APP软件用一台智能手机或平板电脑控制多台设备的故障设置;

　　3)每台设备的蓝牙名称设置不同的编号，有效区分多台不同的教学设备，教师轻便地控制所有教学设备的启动、运行、停机和故障设置，有效地提高教学效率。

　　3)APP系统设有密码登陆界面，通过输入用户名和密码可进入系统。

　　4)登陆界面附有文本和图样，且可编辑。

　　5)APP软件中设置有点火、启动、停机按键，可远程控制教学设备启动、停机。

　　6)APP软件中带有故障点说明及故障状态指示(分别设置有红色指示灯/绿色指示灯/黄色指示灯指示状态工况),屏幕可清晰的实时显示故障设置状态。

　　7)APP软件中附有故障说明,用户可以任意编辑。

　　8)APP软件中附有故障状态读取功能。

　　9)提供蓝牙APP智能考评模块安装软件，无节点限制、终身免费升级。

　　10)使用：平板电脑与智能手机。

　　★3无纸化考核平台(基于云平台无纸化理论试题库考试系统)，要求具有软件著作权。(为了售后无后顾之忧等，要求软件与台架硬件同一厂家制作的产品)
