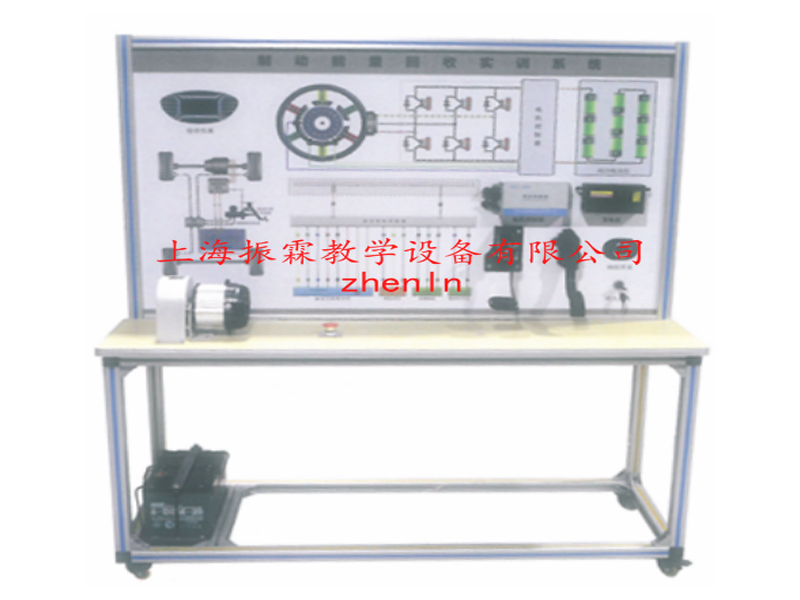

  • ZLXN-N44型纯电动汽车制动能量回收系统示教板


  • 新能源汽车实训设备  /  纯电动汽车制动能量回收系统示教板_上海振霖教学设备有限公司

    一、纯电动汽车制动能量回收系统示教板的产品简介:

      选用纯电动车驱动电机及控制系统(48V1KW直流无刷电机)真实器件制作,展示新能源车驱动电机及控制、制动能量回收系统的结构与工作原理,适合于各类院校对驱动电机及控制系统、制动能量回收理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

    二、纯电动汽车制动能量回收系统示教板的功能特点:

      1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、电池等模块等,真实可操作运行的纯电动车驱动电机及控制系统,展示系统的结构与原理、动态演示系统工作过程。

      2.实现纯电动车制动能量回收系统结构及原理的认知,可操作体验制动能量回收系统的工作过程,可完成制动能量回收系统性能检测,辅以发光二极管进行系统能量流向的动态指示。

      3.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。

      4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。

      5.多功能仪表真实显示制动能量回收系统电流与电压、电机转速等变化,实时显示车速、电压、档位、电流、电池状态参数等。

      6.具有诊断接口,通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、电子油门、制动能量回收等工作状态)与故障内容。

      7.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点12个。

      8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

      9.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。

      10.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

    三、纯电动汽车制动能量回收系统示教板的技术规格:

      1.外形尺寸(mm):1500×700×1700(长×宽×高)

      2.面板外形尺寸(mm):1448×940mm(长*宽)

      3.移动脚轮:100*60mm

      4.工作温度:-40℃~+50℃

      5.驱动电机与控制器:DC48V 1kw 3000rpm(直流无刷电机)

      6.电池:磷酸铁锂离子动力电池组48V20AH带充电机

    四、纯电动汽车制动能量回收系统示教板的实训(实验)项目:

      1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;

      2.电动机性能、能量管理检测;

      3.手动维修开关结构原理功能;

      4.高压互锁的保护作用;

      5.车载充电机工作原理和引脚定义,车载充电机常见故障和更换,电池充电操作;

      6.DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换;

      7.电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换;

      8.档位控制器(开关)工作原理和引脚定义,档位控制器(开关)常见故障和更换;

      9.刹车能量回收的结构原理功能认识。

    五、纯电动汽车制动能量回收系统示教板的基本配置:

      检测控制面板(装有各种检测端子,1448×940mm彩色电路图和工作原理示意图)、仪表、点火开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机、刹车开关、上位机软件、档位开关、油门控制装置、大电流继电器、电源总开关、急停开关、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。

      ★投标现场提供制动能量回收系统上位机软件现场演示。


    ————————————————————————————————————————————————————
