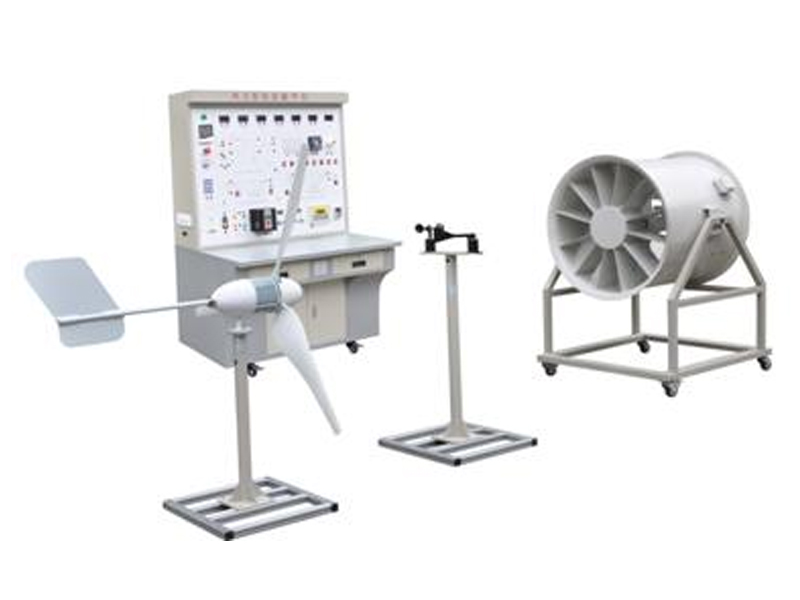

  • ZLNE-Y41型400A风力发电系统教学实验平台


  • 一、400A风力发电系统教学实验平台的系统概述:
        风力发电教学实验系统是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成,系统能进行风力发电相关全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
     风力发电系统教学实验平台,风力发电系统试验装置
    教学特点:
    系统实验平台集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。
    系统采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
    系统面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
    系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
    风力发电教学实验系统,可以让实训学生自行拆装移动,使用简便、节能环保、无污染。
    增加分布式发电原理与实验模块,让学生增加对新知识的理解
    二、400A风力发电系统教学实验平台的运行技术条件:
    1.风力系统
     风轮直径:1.65(m)
    启动风速:1.5(m/s)
    额定风速:12(m/s)
    安全风速:35(m/s)
    工作形式:上风式永磁同步发电机
    风叶旋转方向:顺时针
    风叶数量:3(片)
    风叶材料:玻璃增强聚丙烯材料
    电机材料:铝合金&不锈钢
    模拟风洞:风量:34073 m3/h,1275Pa-2138Pa,2.2kW;
    2.充电系统
    额定功率:400(W)
    额定电压:12/24(V)
    额定电流:33.3/16.7(A)
    3.电力蓄能系统(机内)
    储能形式:阀控式密封铅酸蓄电池
    额定电压:12V
    额定容量:55Ah
    充电方法(恒压),循环︰最大充电电流为5.6A
    4.逆变模块系统(机内)
    直流输入电压:10.5~16.8 VDC
    额定蔬出功率:300W
    输出电压:110/220VAC
    输出波形:纯正弦波
    输出频率:50Hz
    工作效率:85%
    功率因数:>0.88
    波形失真率≤5%
    工作环境:温度-20℃~50℃
    相对湿度:﹤90﹪(25℃)
    保护功能:极性反接、短路、过热、过载保护
    5.控制模块系统
    工作电压:12VDC
    充电功率:500W
    风机功率:400W
    充电方式:PWM脉宽调制
    充电最大电流 16.5A
    过放保护电压 10.5V
    过放恢复电压 12.6V
    输出保护电压 16.2V
    卸载开始电压(出厂值)15V
    卸载开始电流(出厂值) 12A
    控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能;
    6.负载模块装置系统
    风扇:×1个,额定电压:12/24V,工作电流:1.25A,功率:15W
    交通灯:1组(R,G,B),额定电压:12/24V,工作电流:0.8A,功率:9.6W
    马达:×1个,额定电压:12/24V,工作电流:0.35A,功率:5W  转速:20rmp/min
    交流LED灯×1个,交流节能灯×1个
    直流模拟负载:12V/24V/28WLED路灯板,带PWM调光功能,输出功率可设置
    7.显示装置系统
    直流电流表:× 1个,20A, 显示模式︰0.5”LED
    直流电压表:× 1个,50V, 显示模式︰0.5”LED
    交流电压表:× 1个,500V,显示模式︰0.5”LED
    交流电流表:× 1个,5A,  显示模式︰0.5”LED
    交流电压表:× 1个,50V, 显示模式︰0.5”LED
    交流电流表:× 1个,50A, 显示模式︰0.5”LED
    时间、温/湿度表:× 1个,-20~99.9℃  显示时间,室内温、湿度
    风机转速表:× 1个,5A,  显示模式︰0.5”LED
    风速风向仪:风速:0~45M/S
    风向:0~360°
    精度±0.3M/S±3°
    工作电源:AC220V,50HZ,DC12V可选
    过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
    8.电气开关操作柜
    交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
    仪表显示、控制按钮(开关)、智能型风光互补控制器、风速仪、鼓风机调速。
    9、监控软件
    PC监控模块:监控主机、监控软件。
    显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
    三、400A风力发电系统教学实验平台的教学项目及实验内容:
    实验1.风力发电基础理论原理性实验
    实验2.风力发电系统设计实验
    实验3.风力发电基础理论与应用技术仿真实验
    实验4.风力发电相关测量技术实验
    实验5.风力发电控制技术实验
    实验6.风力发电电力电子实验
    实验7.过放保护、过放恢复、过充保护、过充恢复、均充保护、均充恢复、浮充保护、浮充恢复
    实验8.过风速报警、欠风速报警、液晶显示风速
    实验9.风力发电系统的直接负载实验
    实验10.风力发电系统的风速变化影响实验
    实验11.限速机械保护系统原理实验
    实验12.限速电控保护系统原理实验
    实验13.风机过功率保护实验
    实验14.风机超速保护实验
    实验15.不同转速下风力发电曲线实验
    实验16.风况检测实验
    实验17.独立风机系统实验
     实验18. 综合实验。
    四、400A风力发电系统教学实验平台的主要设备清单:

    序号 名     称 型  号 数 量 单 位
    1 风力发电系统操作台   1
    2 400W风力发电机   1
    3 塔架、拉索   1
    4 转速仪表(含支架)   1
    5 风力发电控制器   1
    6 蓄电池组55Ah   1
    7 实验附件   1
    8 软件   1


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查400A风力发电系统教学实验平台的货品外观,核实400A风力发电系统教学实验平台的型号、数量及配件,拒收处于受损状态的400A风力发电系统教学实验平台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供400A风力发电系统教学实验平台产品说明书内的质保条件和质保期,在质保范围内提供对400A风力发电系统教学实验平台的免费维修,超出条件承诺时提供对400A风力发电系统教学实验平台的有偿维修;
    4、退货/换货:单方面原因导致的400A风力发电系统教学实验平台错误或400A风力发电系统教学实验平台购买数量错误,造成400A风力发电系统教学实验平台的退换货要求,将不被接受;
    5、货期说明:400A风力发电系统教学实验平台的发货期为参考值,如您需要了解400A风力发电系统教学实验平台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对400A风力发电系统教学实验平台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答400A风力发电系统教学实验平台的相关疑问,我们还可以帮您推荐符合您要求的新能源教学实训设备等相关产品!
    ————————————————————————————————————————————————————
