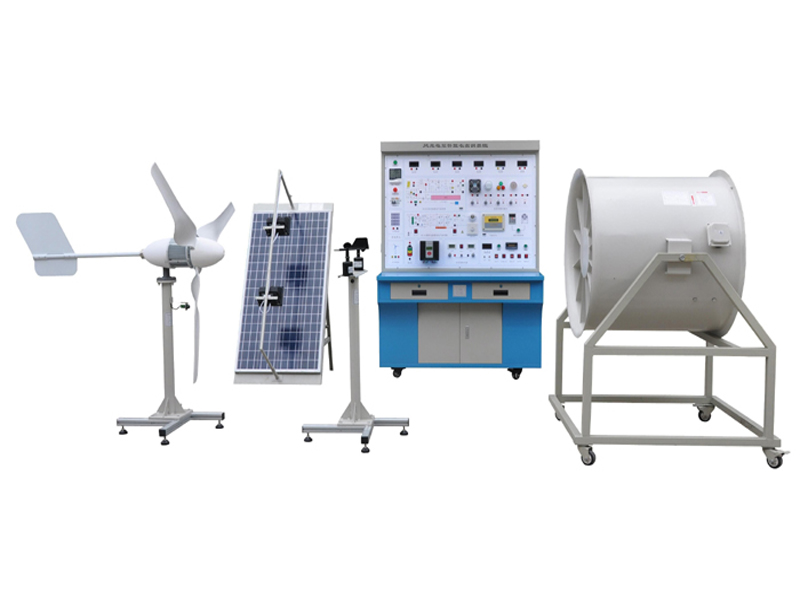

  • ZLNE-Y50型风光电互补发电实训系统


  • 风光电互补发电实训系统,风光电互补实训设备

    一、风光电互补发电实训系统的概述:

        本产品是集于太阳能发电及风力发电为一体的新型教学实验系统。可完成风力发电和太阳能发电及基站的供电及并网逆变电源系统集成的相关实验及教学演示。可以帮助学生,进一步理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。

    二、风光电互补发电实训系统的特点:

    ◆ 系统实验平台集成了室内温/湿度仪,风速测量、光照度测量系统,让使用者操作起来更直观。

    ◆ 系统采用32位数字化DSP技术,对蓄电池充放电进行全智能化的管理。

    ◆ 系统DC-AC并网同步电源,采用高频脉冲调制技术。具有小体积、高效率及高功率因数输出。

    ◆ 系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态。

    ◆ 系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。

    ◆ 风光互补并网发电实训系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染。

    ◆ 系统增加市电与风光互补发电切换模块,让实验更具操作性。

    ◆ 增加分布式供电原理与实验电路,让学生增加对新知识的理解

    三、风光电互补发电实训系统的技术参数:

    1、太阳能电池

    ◆ 组件尺寸(L*W*H):680*1000*28mm

    ◆ 最佳功率:100W

    ◆ 最佳工作电压:17.05±0.5V

    ◆ 最佳工作电流:5.2±0.10A

    ◆ 短路电流:5.85±0.10A

    ◆ 开路电压:21±0.5V

    ◆ 模拟小太阳模块:220VAC  500W金卤灯或1000W自然色太阳投光灯

    2、风机力发电机

    ◆ 额定功率:400(W)

    ◆ 工作形式:永磁同步发电机

    ◆ 风叶旋转方向:顺时针

    ◆ 风叶数量:3(片)

    ◆ 电机材料:铝合金&不锈钢

    4、模拟风洞

      ◆ 风量:28070 mз/h

      ◆ 风压:302Pa

      ◆ 转速:1440 r/min

      ◆ 功率:2.2kW

      ◆ 可调风速:0~13级连续可调

    4、风光互补控制器

    ◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能;

    ◆ 负载为100W以下的12V/24V直流负载,控制单元一通道为常开输出,另一通道为多类定时输出(光控开、光控关,定时开、定时关,)。

    5、离网逆变电源

    ◆ 直流输入电压:9~16VDC 电压可选

    ◆ 额定蔬出功率:300W 功率可选

    ◆ 输出电压:110/220VAC

    ◆ 输出波形:纯正弦波

    ◆ 输出频率:50Hz

    ◆ 保护功能:极性反接、短路、过热、过载保护

    6、并网逆变电源

    ◆ AC标准电压范围:90V~140V/180V~260VAC

    ◆ AC频率范围: 55Hz~63Hz/45Hz~53Hz

    ◆ 并网输出功率:400W

    ◆ 输出电流总谐波失真:THDIAC <5%

    ◆ 相 位 差:<1%

    ◆ 孤岛效应保护:VAC;f AC

    ◆ 环境温度范围:-25 ℃~60℃

    ◆ 环境湿度:0~99%(Indoor Type Design)

    7、测风系统模块

    ◆ 测量范围  风速:0~60m/s    风向:0~360°

    ◆ 精 度:±0.1m/s  ± 3°



    ————————————————————————————————————————————————————
