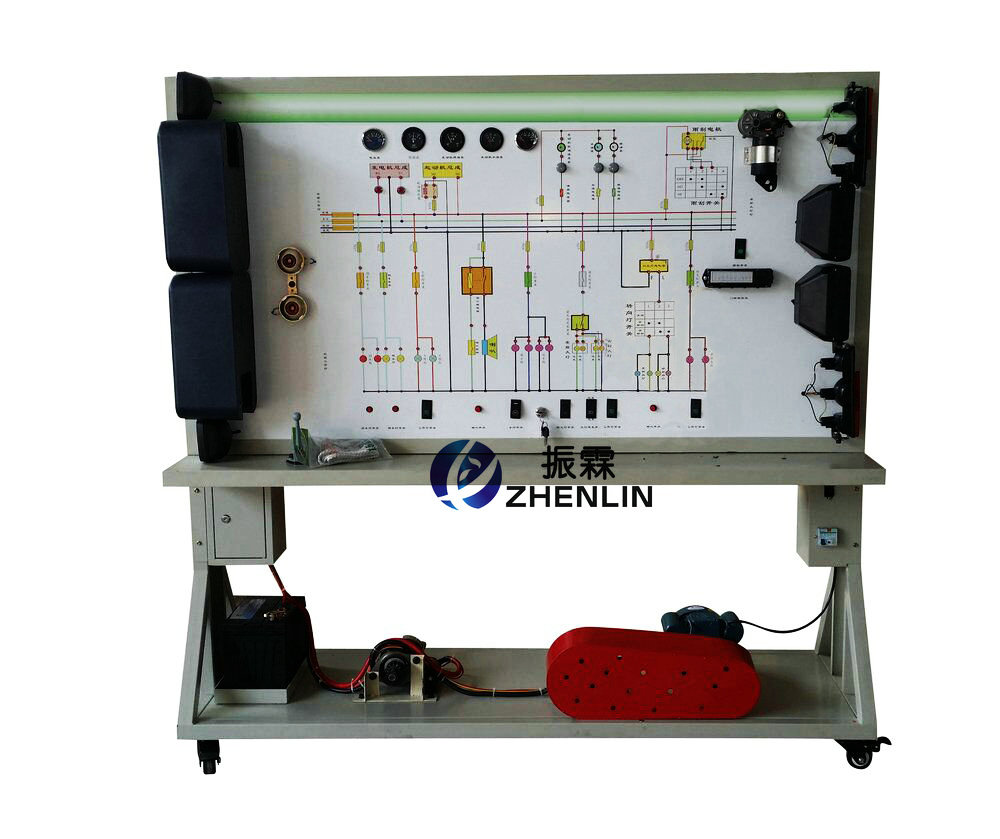

  • ZLAJ-236 工程机械电路模拟训练平台


  • 发布者:工程机械实训设备 发表时间:2018-01-03
  •
    一、产品简介:
        工程机械电路模拟训练平台采用全新宇通重工GJZ112装载机整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
        适用于学校对整车电器理论和维修实训的教学需要。
    二、功能特点:
    1.真实可运行的汽车整车电器系统(宇通重工GJZ112装载机),充分展示整车电器系统的组成结构。
    接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
    2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
    3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
    三、技术规格:
        外形尺寸(约):1740×650×1700mm(长×宽×高)
        动力电源:三相四线(或三相五线)380V±10% 50Hz
        工作电压:直流12V
        工作温度:-40℃~+50℃
        三相异步电动机
        型  号:YT 100L1-4
        电压:AC 220V/380V
        功率:2.2KW
        转速:1420r/min
    颜色:7032
    钢管:40*40*3mm
    机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:100*60mm
    四、基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 示教板面板 装有各种检测端子以及彩色电路图 1
    2 点火开关   1
    3 组合仪表 原车 1
    4 组合开关 原车 1
    5 左右前大灯总成 原车 1
    6 左右前雾灯 原车 1
    7 左右转向灯 原车 1
    8 左右转向边灯 原车 1
    9 左右组合尾灯 原车 1
    10 牌照灯 原车 1
    11 灯光开关 原车 1
    12 刹车灯开关 原车 1
    13 倒车灯开关 原车 1
    14 危险灯开关 原车 1
    15 线束   1
    16 雨刮总成 原车 1
    17 雨刮控制继电器 原车 1
    18 喷水电机 原车 1
    19 喷水壶 原车 1
    20 喇叭 原车 2
    21 喇叭继电器 原车 1
    22 雾灯继电器 原车 1
    23 起动机总成 原车 1
    24 发电机总成 原车 1
    25 三相异步电动机 YT 100L1-4 1
    26 蓄电池   2
    27 保险丝盒   2
    28 电源总开关 50A 1
    29 移动台架(带自锁脚轮装置) 1740×650×1700mm(长×宽×高) 1
    30 故障模拟与排除装置   1
    31 教师手册   1
    32 合格证与保修卡   1
    故障模拟与排除装置:
        触控操作"汽车职业教育多功能综合一体机"故障设置和考核系统”界面(PLC控制),可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。故障设置和考核系统采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。
    1、控制终端采用 7 寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
    2、控制终端不联网时可作单机操作,当带驱动模块的实训设备组网时,控制终端可进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。
    3、可通过 PC 控制终端进行实训考核,也可通过控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与 学员设故与排故界面原理图与设备面板原理图完全一致)可自由设定任意一处与汽车电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
    4、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
    ▲配套的嵌入式多功能网络虚拟仪器(不需电脑配合使用):
    (一)硬件资源:
    采用7吋彩色触摸屏作为学生终端
    (二)虚拟仪器部分:
    1、终端部分(装学生实验台上)同时配有虚拟示波器、虚拟频谱仪、虚拟三用表、电源管理。
    2、可选电路分析基础、模拟电子技术、通信电子电路、数字电子技术、信息信号处理、电子测量与仪器、传感器与自动控制原理等实验模块,从而完成相关课程实验和构建工程测控系统。
    4、参数:
    1)双踪存贮示波器,多种同步方式,存贮深度可编程;
    通道数:2路
    带宽:20MHZ
    分辨率:8位
    电压范围:-10~+10V
    存贮深度:64K
    2)频谱分折仪;
    3)数字三用表
    主服务器说明:
    主服务器材料用linux操作系统,并用php+mysql实现web操作。在任何可接入网络的pc机上都可以连入服务器,可以实现远程控制
    完成以下功能:
    管理学生账号,管理实验,接收学生作业,批改学生作业,远程开关终端设备。
    密码设置界面,用于修改web界面的登入密码。
    网络设置界面,用于设置服务器的ip地址。
    设备管理界面,用于添加,删除,开关终端设备。
    院系设置界面,用于添加,删除,修改院系信息。
    班级设置界面,用于添加,删除,修改班级信息。
    学生设置界面,用于添加,删除,修改学生信息。
    实验项目界面,用于添加,删除,修改,统计实验信息。
    实验管理界面,用于查询,批改学生实验情况。
    学生终端部分说明
    终端部分包括实验仪器,远程控制两部分。
    实验仪器部分包括示波器,三用表,频谱仪,学生可以将实验结果发送到服务器端,老师在服务器端批改作业。
    远程控制,可以接收服务器端的命令,将设备关闭或打开。
    设置故障内容:
    1.起动机容易烧坏(不工作)故障
    2.转向灯不亮故障
    3.左右灯转向混乱(闪烁频率不一致)故障
    4.保险容易烧坏(保险丝烧断)故障
    5.发电机不发电故障
    6.发电机发电电流过大故障
    7.发电机发电电流过小故障
    8.制动灯及制动指示灯不亮故障
    9.计时表不走故障
    10.灯光系统无电源故障(大灯/小灯无电源故障)故障
    11.喇叭无电源故障
    12.仪表无电源故障
    13.监测仪监测参数显示不正常(水温表/燃油表)故障
    14.开机后仪表工作显示不正常(无显示/显示偏大/显示偏小)故障(水温表/燃油表)
    15.后大灯不亮故障
    16.工作灯不亮故障
    17.倒车灯不亮故障
