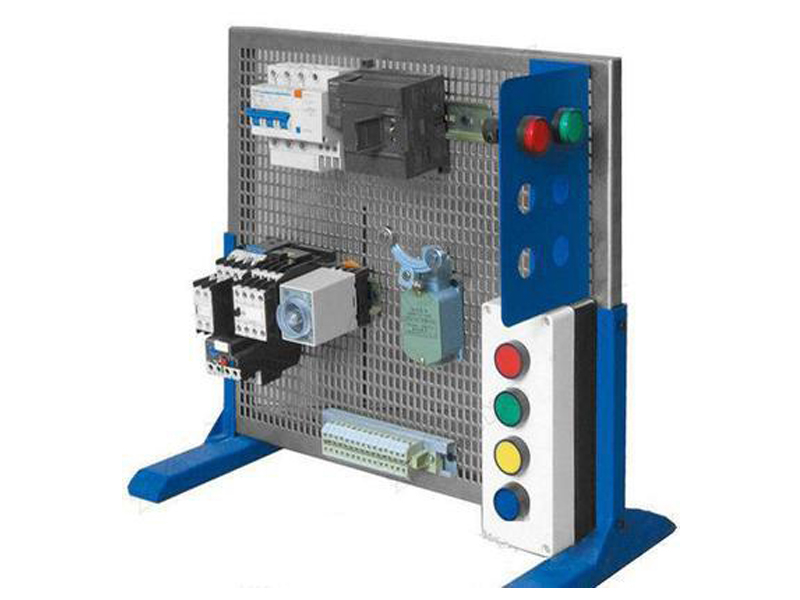

ZLBK-DG05型维修电工实训网孔板

　　维修电工实训网孔板吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置上装有实训操作网板，网板采用活动结构，可取下安装，装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要。，是各大中专院校职业院校实验实训室建设的选择。

一、维修电工实训网孔板的技术指标及要求：
1、外型尺寸：700 x 600 x 400 mm
2、铁质喷塑结构
二、维修电工实训网孔板的实训项目：
1、照明电路安装
2、单相电度表安装
3、触摸延时路灯电路安装
4、双控楼梯灯电路安装
5、接触器点动电路连接
6、自锁正转控制电路
7、接触器联锁电动机正、反转电路连接
8、按钮联锁的正、反转控制电路连接
9、接触器和按钮双重联锁、反转控制
10、接触器切换的Y/△启动按钮控制电路的连接
11、时间继电器切换的Y/△启动控制电路连接
12．三相异步电动机的两地控制电路
三、维修电工实训网孔板的实验器材配置清单：

序号	名称	型号	数量
1	实训网板铁质喷塑		1
2	使用说明书		1
3	交流接触器	CJX2-0910380V	3
4	辅助触头	F4-22	3
5	时间继电器	ST3P380V	1
6	热继电器	JR36-20	1
7	按钮开关盒3位		2
8	端子排		2
9	灯座		1
10	墙壁开关		2
11	触摸开关		1
12	白炽灯泡	220V	1
13	180瓦三相异步电动机		1
14	低压断路器	DZ47-633P	1
15	熔断器	RT18-323P	2
16	单相电度表电子式		1
17	明盒		3
18	塑料卡子		30
19	螺丝		30
20	C型导轨		1
21	家用漏电开关	DZ18L-20	1

————————————————————————————————————————————————————
