  • ZLBK-211 网孔型初级维修电工实训装置


  • 发布者:维修电工教学实训设备 发表时间:2017-11-04

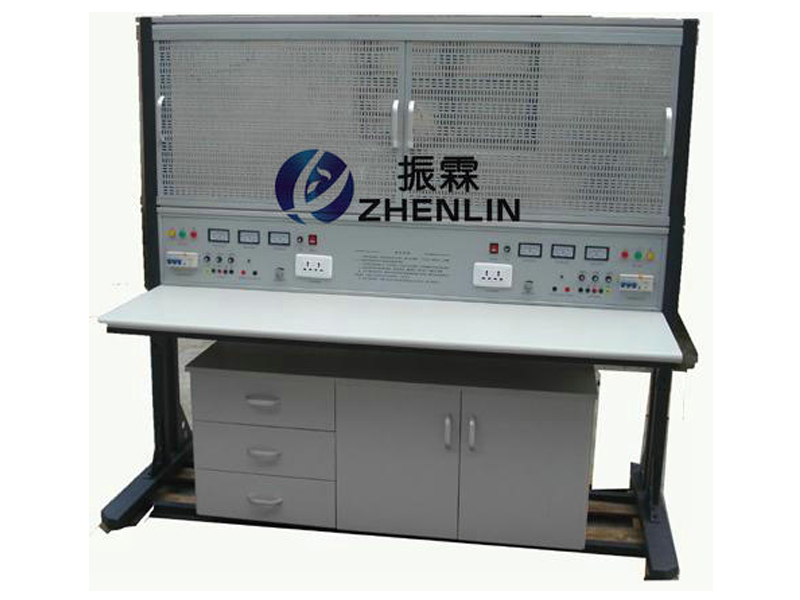

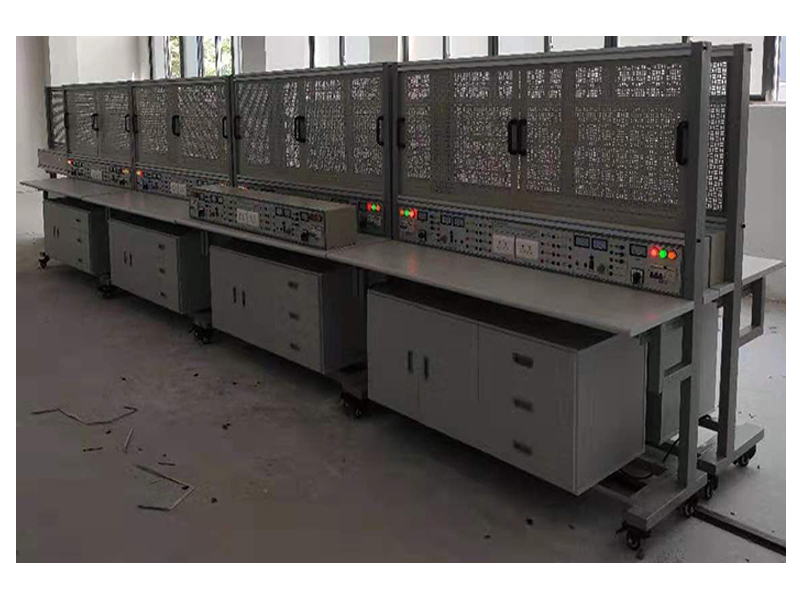

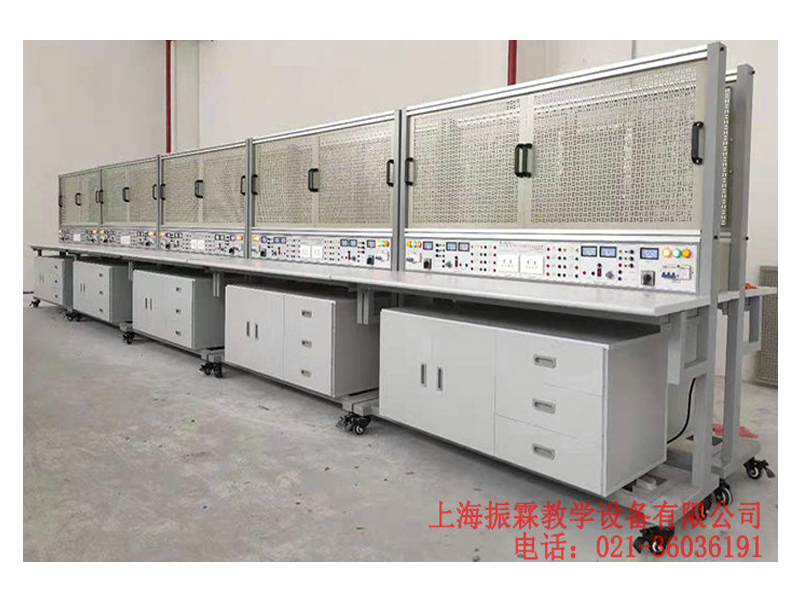

  • 一、ZLBK-211 网孔型初级维修电工实训装置介绍:
      网孔型初级维修电工实训考核装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完 成,接近工业现场。能完成初级电工线路,电机控制线路,照明配电的模拟操作、安装调试的综合实验实训,主要是训练学生动手能力和实操技能。实训项目是根据指导老师来确定,根据所选的项目选择相应的元器件。初级维修电工实训考核装置也可作为培训机构电工考工的理想设备。
    二、ZLBK-211 网孔型初级维修电工实训装置特点:
    1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
    2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
    3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
    4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。
    三、
    ZLBK-211 网孔型初级维修电工实训装置技术性能:
    1、输入电源:三相四线制~380V±10%  50Hz
    2、温度:-5℃~+40℃,相对湿度<85%(25℃)
    3、装置容量:<1.5KVA
    4、网孔板尺寸:660×600mm
    5、外形尺寸:1600mm×750mm×1690mm
    6、移动脚轮:100*60mm
    四、
    ZLBK-211 网孔型初级维修电工实训装置:
    1、公共部有:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。
    2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
    3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
    4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
    5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    五、
    ZLBK-211 网孔型初级维修电工实训装置实训项目:
    1.电工布线工艺实训
    2.两个开关控制一盏灯线路训练
    3.声控开关控制白炽电路训练
    4.二地控制一盏灯电路训练
    5.三地控制一盏灯电路训练
    6.日光灯线路接线训练
    7.单相电度表直接安装接线
    8.单相电度表经电流互感器安装接线
    9.室内照明电路安装训练
    10.配电板安装训练
    11.交流负载电功率的测量
    12.三相异步电动机直接启动控制  13.三相异步电动机接触器点动控制线路
    14.三相异步电动机接触器自锁控制线路
    15.三相异步电动机Y/△自动控制线路
    16.用倒顺开关控制三相异步电动机正反转线路
    17.接触器联锁的正反转控制线路
    18.按钮联锁的三相异步电动机正反转按钮线路
    19.双重联锁的三相异步电动机正反转按钮线路
    20.三相异步电动机多地控制
    21.工作台自动往返控制线路
    22.三相异步电动机串电阻降压启动控制线路
    23.三相异步电动机能耗制动控制线路
    六、参考实训项目所需元器件清单(每组配备清单)注:用户也可自行购买。

    序号 名   称 型号与规格 数 量
    1 单相电度表 DD862-2 1
    2 单相闸刀开关 HK8 1
    3 拉线开关 4A/250V 1
    4 平灯头 6A/250V 2
    5 园形插座 T3-10 1
    6 电流互感器 LQG-0.5 1
    7 墙壁开关座   2
    8 声控开关 118-B30 1
    9 低压断路器 DZ108-20/10 1
    10 螺旋式保险盒 RL1-15/3A 3
    11 直插式保险盒 RT14-20/2A 2
    12 交流接触器 CJX2-0910 3
    13 辅助触头 F4-22 3
    14 热继电器 R16B-20/3 1
    15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1
    16 时间继电器座 PF-083A 1
    17 3H铁壳按钮   2
    18 行程开关 LX9-222 2
    19 行程开关 LX9-001 2
    20 倒顺开关 K03-15 1
    21 日光灯管 Y210RR25/10W 1
    22 镇流器 13W 1
    23 日光灯座   2
    24 大功率电阻   3
    25 二极管   1
    26 接线端子排 JF5-2.5/5 5
    27 G形导轨   1
    28 走线槽   2米
    29 螺丝   90
    30 螺丝刀   2
    31 尖嘴钳   1
    32 剥线钳   1
    33 三相鼠笼异步电动机 380V/Y/△180W 1
