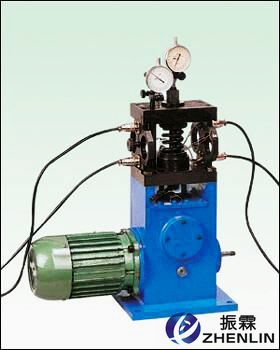

  • ZLX-08 静动态螺栓综合实验台


  • 发布者:透明注塑机模型 发表时间:2018-02-03

  • 一、功能及特点:
    1、
    静动态螺栓综合实验台能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验.
    2、专用测试分析软件能对螺栓静动态进行相关的检测,并能对比实测和仿真曲线,曲线可打印。
    3、所有被测试元件采用全桥测试电路,各应变测试结构稳定、重复性好、精度高。
    4、采用单相交流电机(220V电源),方便启动电机进行静动态螺栓实验。
    5、专用测试分析软件具有多媒体教学功能,学生可通过软件中的实验说明自主进行实验,并通过软件进行试验报告的编辑。
    二、实验目的
    1、了解螺栓联接在拧紧过程中各部分的受力情况。
    2、计算螺栓相对刚度,并绘制螺栓联接的受力变形图。
    3、验证受轴向工作载荷时,预紧螺栓联接的变形规律,及对螺栓总拉力的影响。
    4、通过螺栓的动载实验,改变螺栓联接的相对刚度,观察螺栓变应力幅值的变化,以验证提高螺栓联接强度的各项措施。
    三、实验项目
    1、基本螺栓联接静动态实验。
    2、增加螺栓刚度的静动态实验。
    3、增加被连接件刚度的静动态实验。
    4、改用弹性垫片的静动态实验。
    四、基本配置:
    1、螺栓联接综合实验台:1台;
    2、静动态测量仪:1台;
    3、专用扭力扳手0-200Nm:1把;
    4、量程为0-1mm的千分表:2个;
    5、使用说明书:1份;
    6、实验指导书:1份;
    五、主要技术参数:
    1、电阻应变阻值:R=120Ω
    2、灵敏系数:k=2.20
    3、中间最大螺栓直径:d=16mm
    4、单相交流电机:180W
    5、电机最大转速:1400转/分钟
    6、重量:39Kg
