  • 双联四层仿真客梯教学实验设备


  • 发布者:电梯模型教学实训设备 发表时间:2018-11-13

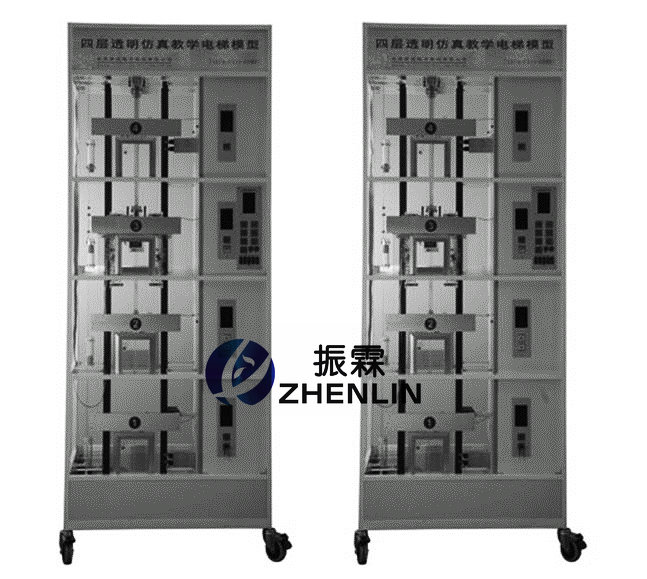

  •   ZL-DT26型 双联四层仿真客梯教学实验设备(消防与考核型)
       双联四层仿真客梯教学实验设备(消防与考核型)是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究, 精心设计的。
    ZL-DT26 教学实验设备



    一、ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)主要特点:
    1、由两台四层透明仿真教学客梯组成,由层外两处按钮共同控制。
    2、电梯大部分部件均是采用透明有机材料制成,使得电梯的内部结构一目了然;
    3、电梯的电气控制系统采用日本三菱可编程控制器(PLC)智能控制,交流变频调速(VVVF)驱动。
    4、且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
    5、透明仿真双联教学电梯的软硬件均采用开放式结构,因此,院校也可以利用此套装置进行二次开发研究。
    如:
    1、群控电梯(统一调度多台集中并列的电梯);
    2、并联控制电梯(2-3台电梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮);
    3、集选控制电梯;
    4、信号控制电梯,等等。
    5、采用此套设备进行配套教学,使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识,易于加深对电梯相关知识的了解、掌握。此外,通过使用PLC软件,直接在PC机上用梯形图编程,并进行现场实际操作调试,对学生学习、了解和掌握可编程控制器(PLC)及其应用以及工业过程自动化控制都有很大的帮助。
    二、
    ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)功能介绍:
    1、具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。
    2、用三菱FR-D720S-0.4变频器作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式,对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。
    3、 电梯系统逻辑控制则由PLC完成(可联机),PLC采用的是三菱FX3U-64MR型,其输出方式为继电器输出形式。通过主机上配有的RS485接口,可实现PLC与 PC 机的通讯,使用PLC软件,可直接在PC机上用梯形图编程、调试,直观易学,便于初学者掌握;
    4、电梯平层机构:旋转编码器/永磁感应器
    5、群控功能:最大最小功能,优先调度,区域优先控制等等.
    三、
    ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)整套配置:
    1、主电梯模型——包括三菱FR-D720S-0.4变频器、
    2、三菱FX3U-64MR可编程控制器(PLC)
    3、通讯电缆;
    4、三菱专用编程工具软件
    5、教学电梯使用说明书。
    此外,可根据校方具体要求进行专门配置,如:计算机、工作台等。
    四、
    ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)的基本结构:
    1. 机房部分:包括曳引机、限速器、极限开关、控制柜与信号柜、机械选层器以及电源接线板等设备。
    2. 井道部分:包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等。
    3. 厅门部分:包括厅门、召唤按钮厢、楼层显示装置等。
    4. 轿厢部分:包括轿厢、轿门及触板、限速器开关、限速器拉杆、安全钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、风扇等等。
    五、
    ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)功能及使用方法(选配):
    (一)消防电梯的功能
    根据国家规范,将消防电梯的功能设计为:消防电梯与客(或货)用电梯兼用的,当发生火灾时,受消防控制中心指令或首层消防队员专用操作按钮控制进入消防状态的情况下,应达到:
        1、电梯如果正处于上行中,则立即在最近层停靠,不开门,然后返回首层站,并自动打开电梯门。
        2、如果电梯处于下行中,立即关门返回首层站,并自动打开电梯门。
        3、如果电梯已在首层,则立即打开电梯门进入消防员专用状态。
        4、各楼层的叫梯按钮失去作用,召唤切除。
        5、恢复轿厢内指令按钮功能,以便消防队员操作。
        6、关门按钮无自保持功能。
    (二)、消防电梯的使用方法的使用方法
        1、消防人员到达首层的消防电梯前室(或合用前室)后,首先用随身携带的手斧或其他硬物将保护消防电梯按钮的玻璃片击碎,然后将消防电梯按钮置于接通位置。因生产厂家不同,按钮的外观也不相同,有的仅在按钮的一端涂有一个小“红圆点”,操作时将带有“红圆点”的一端压下即可;有的设有两个操作按钮,一个为黑色,上面标有英文“OFF”,另一个为红色,上面标有英文“ON”,操作时将标有“ON”的红色按钮压下即可进入消防状态。
        2、电梯进入消防状态后,如果电梯在运行中,就会自动降到首层站,并自动将门打开,如果电梯原来已经停在首层,则自动打开。
        3、消防人员进入消防电梯轿厢内后,应用手紧按关门按钮直至电梯门关闭,待电梯启动后,方可松手,否则,在关门过程中如松开手,门则自动打开,电梯也不会启动。有些情况,仅紧按关门按钮还是不够的,应在紧按关门按钮的同时,用另一只手将希望到达的楼层按钮按下,直到电梯启动才能松手。
    六、
    ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)主要技术参数:
    1、外形尺寸:宽1000mm×深900mm×高2200mm
    2、输入电压:220V 50HZ
    3、结构形式: 四层四站
    4、模数:1.5(蜗轮减速器)
    5、拖动电机型号:YS-5463W   功率:0.18KW  转速:1400 rpm
    6、净重量:160kg
    7、载重量:5k
    七、智能考核装置描述(选配):
    1.  配备智能化故障设置和考核系统:
    教师操作设备故障时,需采用此智能考核系统。
    控制器由操作单元、故障单元两部分组成。
    操作单元电路板(与显示屏一体)、键盘。
    操作单元采用多重保护设计;双电源直流 12V 输入; 128X64LCD 显示;32 路继电器控制;
    操作单元可以不联网进行脱机考核;可以自动评分;
    2.主要有以下操作功能:
    (1)学生入口:学生解除故障时使用,可以查询考核剩余时间。
    (2) 教师入口:设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。
    (3)分数查询:查询学生的当前得分情况。
    (4)学号查询:查询教师通过计算机设置的学号。
    (5)考核时间开始:用于教师设置完毕考核时间后,考核开始倒计时。
    故障单元有32个故障点,继电器的触点参数:10A/24VDC 、7A/240VAC 。通过排线与操作单元连接。
    3、软件操作简单、使用方便,主要有以下功能:
    (1) 编辑、发布所有设备的所有故障
    (2) 清除设备的所有故障
    (3) 设置故障
    (4) 设置考核时间
    (5) 提取、查询所有设备的所有故障解除情况。
    (6) 登录密码修改
    八 、
    ZL-DT26 双联四层仿真客梯教学实验设备(消防与考核型)配置清单:
    序号 名      称 单位 数量 备   注
    1 电梯井道 2
    2 三菱FX3U-64MR型可编程控制器 2 安装在电气控制板上
    3 三菱FR-D720S-0.4型变频器 2 安装在电气控制板上
    4 到层提示钟 2 安装在电气控制板上
    5 曳引电动机 2 安装在电梯架顶部
    6 蜗轮减速器(15:1) 2 安装在电梯架顶部
    7 连轴器 2 安装在电梯架顶部
    8 电磁制动器 2 安装在电梯架顶部
    9 曳引轮 2 安装在电梯架顶部
    10 导向轮 4 安装在电梯架顶部
    11 限速器 2 安装在电梯架顶部
    12 旋转编码器 2 安装在电梯架顶部
    13 导轨 8 安装在井道上
    14 对重装置 2 安装在导轨上
    15 重块   若干
    16 弹簧缓冲器 4 安装在电梯底座坑里
    17 纲丝索 10 安装在井道中
    18 限速器钢索张紧装置(重块) 2 安装在电梯底座上
    19 超载装置 2 安装在轿厢顶部
    20 随行电缆 2 安装在井道中
    21 永磁感应器 2 安装在井道中
    22 楼层召唤盒 8 安装在各楼层外部
    23 轿厢内操纵盒 2 安装在电梯底座外部
    24 楼层显示屏 10 安装在各楼层及侧面外部
    25 层门机构 8 安装在各楼层外部
    26 轿厢 2 安装在导轨上
    27 安全钳 4 安装在轿厢架底部
    28 导靴 4 安装在轿厢架顶部
    29 门机装置 2 安装在轿厢上
    30 照明灯 2 安装在轿厢一侧
    31 风扇 2 安装在轿厢背部
    32 电气控制板 2 安装在电梯架一侧
    33 报警蜂鸣器 2 安装在电气控制板上
    34 DC 12V电源板 2 安装在电气控制板上
    35 交流接触器 2 安装在电气控制板上
    36 漏电脱扣器 2 安装在电气控制板上
    37 接线板 2 安装在电气控制板上
    38 极限开关(上、下) 8 安装在井道上、下部
    39 内六角扳手 各2只 工具
    40 活扳手150mm 1 工具
    41 轴用挡圈钳  6# 1 工具
    42 尖嘴钳 1 工具
    43 十字螺丝刀 1 工具
    44 一字螺丝刀 1 工具
    45 502胶水 1 工具
    46 常用螺钉 若干 工具
    47 微动开关 4只 工具
    48 毛巾 1 工具
    49 变频器使用手册 1 工具
    50 三菱PLC连接线 1 工具
    51 旋转编码器使用说明书 1 工具
    52 教学电梯使用说明书 1 工具
    53 RS485通讯模块 2
    53 考核器 1 (选配)

    ————————————————————————————————————————————————————
