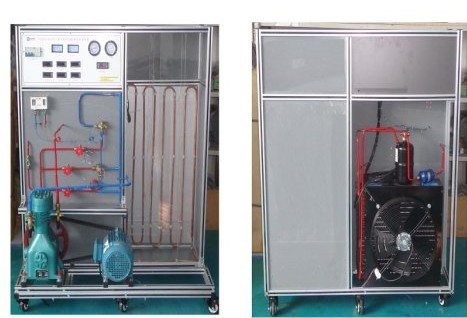

  • ZLK-X08 型可视化制冷性能测试实训设备



  •     可视化制冷性能测试实训设备采用蒸汽压缩式制冷循环系统,配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件,并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。
    一、
    可视化制冷性能测试实训设备设备特点:
    1、本实训设备按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立,以“蒸发器液体载冷剂循环法”为主要测量,以“风冷冷凝器量热器法”作为辅助测量
    2、采用1匹制冷机组,采用空气冷冷凝器和透明的塑料蒸发器,可以观察制冷剂由液态变为气态的现象; 系统结构紧凑、布局合理,造型美观大方,、可研究制冷剂在循环管道内的各种流动,包括在压缩机中的回流。
    3、提供三种不同的节流膨胀阀,分别是:恒压膨胀阀、恒温膨胀阀、毛细膨胀装置,可对比制冷剂在其中分别膨胀的效果
    4、设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
    二、
    可视化制冷性能测试实训设备的技术性能:
    1、输入电源:单相三线~220V±10% 50Hz
    2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
    3、装置容量:<2.5kVA
    4、制冷剂:R22
    5、制冷量:1.3kW
    6、重  量:100kg
    7、外形尺寸:120cm×60cm×142cm
    三、
    可视化制冷性能测试实训设备的基本配置及功能:
    1、控制屏:
    采用双层亚光密纹喷塑结构,造型新颖。最上层布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。、可直观的演示一些物理概念,比如:潜热、过热、饱和温度、压力与温度变化关系、液体在零度以下沸腾,以加强学生对这些概念的理解。
    2、交流控制单元:
      单相三线220V交流电源供电,经漏电流保护器控制总电源,动作电流30mA
    3、制冷系统:
      1匹开启式压缩机、风冷式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
    (1) 电流表2只(精度0.5级)
    (2) 数显温度表4只(精度0.5级)
    采用PT100铂电阻作传感器,测量范围-50~150℃。通过琴键进行切换,共测4组温度参数,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、真空压力表2只(精度2.5级)量程为-0.1~1.5MPa和-0.1~3.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力
    4、提供三种不同的膨胀阀(恒温式、恒压式、毛细管式
    5、控制仪表:
      高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
    四、可视化制冷性能测试实训设备的实训项目:
    1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
    2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
    3、利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量
    4、利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量
    5、主、辅测制冷量相对误差的计算与分析
    6、制冷机组能效比的计算与分析
    五、制冷性能测试实训设备系统配置表:

    序号 名称 数量 型号
    1 开启式压缩机组 1 2Q-3
    2 电动机 1 1KW
    3 恒压膨胀阀 1 2A
    4 恒温膨胀阀 1 2A
    5 压力表 2 3.5MP
    6 温度控制器   DF-457
    7 液视镜 1 3/8
    8 手阀 6 3/8
    9 数字温度表组 6 220V
    10 传感器 6 PT100
    11 风冷模块 1 2P
    12 F12   全室一瓶
    13 加液管
    13 双表阀组 1 FE365
    14 实验指导书 1
