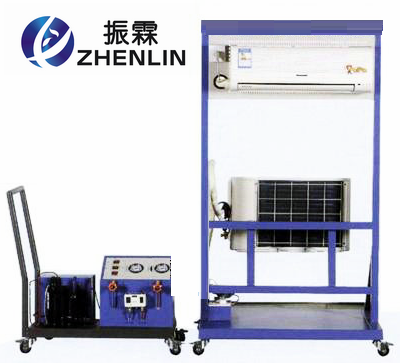

  • ZLK-X21型空调安装调试考核实验装置



  • 一、ZLK-X21空调安装调试考核实验装置概述:
        空调安装调试考核实验装置采用铁质框架作为实训平台,外型美观大方。支架结构方便移动安装,主要是家用分体式空调的安装、维修、调试等实训操作提供一个很好的平台。本装置配有制冷剂回收设备,可对空调机中的制冷剂进行回收,回收的制冷剂可反复使用,这样不但可以有效的节约成本而且可以保护环境。本装置还配有便携式焊炬,制冷工基本的维修工具,可使学生学习维修工具的使用和操作方法。使学生在走出学校后能真正学到实用的维修技能。本装置适合制冷相关专业的初、中级技能实训考核与鉴定。
    二、
    ZLK-X21空调安装调试考核实验装置技术参数:
    1、电源电压:220V±10﹪   50HZ
    2、低压压力:0.4~0.6MPA   高压压力1.4~2.0 MPA
    3、额定电流:5A        制冷剂:R22
    4、外形尺寸:800*900*1700MM
    5、安全保护:具有过流、过压、漏电等保护措施,符合国家相关标准。
    三、
    ZLK-X21空调安装调试考核实验装置实训项目:
    1、空调器的安装调试
    2、制冷维修工具的使用和操作方法。
    3、铜管焊接技术实训
    4、喇叭口,杯型口扩充方法
    5、系统抽真空实训
    6、系统保压实训
    7、系统检漏实训
    8、制冷剂回收技术实训
    9、空调器运行调试技术实训
    10、空调工作原理介绍
    11、空调系统故障检测及排故维修
    四、
    ZLK-X21空调安装调试考核实验装置功能特性:
    1、采用可移动框架作为实训平台底部安装有万向轮方便移动。
    2、学习掌握空调制冷技术理论知识与专业实践技能
    3、实训装置应能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能,能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
    4、装置应采用模块化设计,电气系统和管路系统独立分开。学生可根据4电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训,增强学生的实际动手能力。
    5、实训装置能直观展示空调制冷系统结构、工作原理,可以清楚的看到制冷循环系统的所有实物部件,方便于教学演示讲解及学生对知识的理解和掌握。
    五、
    ZLK-X21空调安装调试考核装置配置清单:
    序号 名称 规格 数量 备注
    1 空调安装台架 800*900*1700 1 台 可在此台架上进行分体空调的安装、基本维修及各种实习操 作。
    2 制冷剂回收与真空加液站   1 台 可用此设备向空调制冷系统中充加制冷剂。也可将制冷系统中的制冷剂回收到制冷储液罐中。
    3 小型焊接机 携带式 1 套 制冷管道的焊接基本操作。
    4 钳形电流表   1 只 空调机运行负载电流的测量
    5 万用表 数字式 1 只 用于空调机控制电路的检测
    6 复合真空压力表   1 套 用于制冷系统压力的测量。
    7 弯管器 复合型(Ф6,Ф8,Ф10) 1 只 基本维修工具
    8 割管器   1 只 基本维修工具
    9 十字螺丝刀   1 只 基本维修工具
    10 一字螺丝刀   1 只 基本维修工具
    11 尖嘴钳   1 把 基本维修工具
    12 活动扳手 10 寸 1 把 基本维修工具
    13 活动扳手 12 寸 1 把 基本维修工具
    14 胀管器   1 套 基本维修工具
    15 储液罐(制冷剂) 3Kg    R22 1 瓶 用于制冷剂的存储
    16 加液管(一头公制、一头 英) Ø6 1 条 基本维修工具
