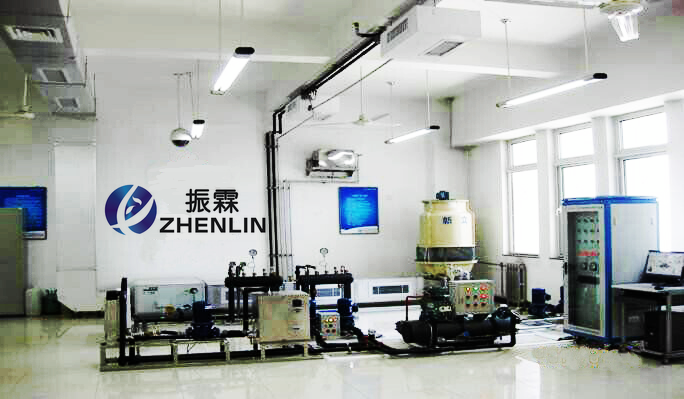

  • ZLK-X26 型中央空调机实训系统



  •     ZLK-X26型中央空调机实训系统(工程型)是按照职业教育的教学和实训要求研发的技能实训设备。适合高职院校、中职学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
    一、中央空调机实训系统(工程型)特点:
    1、空调机系统终端处理机多样化:采用天井式(嵌入式)、挂壁式、风机盘管三种形式的终端处理机组;让学生了解室内机组的多样化的结构形式。
    2、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。
    3、空调机系统的完整性、独立性:与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。
    4、操作台只需交流220V电源即可投入使用,占地面积小,节约用房、减少基建投资。
    5、空调机实训设备直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观 装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
    6、实训设备系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
    7、设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
    二、技术参数:
    1、输入电源:单相三线~220V±10% 50Hz
    2、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
    3、装置容量:<3.8kVA
    4、外形尺寸:3400mm×1100mm×2100mm
    5、制冷剂类型:R410a
    6、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
    三、装置的基本组成:充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
    1、装置底盘采用加强钣金结构设计,框架采用铝型材结合铝塑板封面组成。
    2、智能温度控制器3套:智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能;显示工作状态和便于观察被空调房间内温度,操作方便。
    3、工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
    4、测量仪表1套:配备指针式真空压力表、温度显示仪表等。
    四、装置的基本配置:
      1)、PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制,从站模块的配置为:
      2)、FX2N-48MR:从站PLC主机,用于控制相应的继电器和接触器,实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR,属于继电器输出(R)型的PLC,交流和直流负载用,关断频率低(ON←→OFF,约10ms),动作频率最大10HZ/秒;允许通过电流为2A/点,有接点,机械绝缘,广泛用于各种工业控制现场。
      3)、FX2N-2AD功能模块:用于采集中央空调模型系统的温度信号,最大可以实现2路温度信号同时进行采集。
      4)、FX2N-32CCL功能模块:作为CC-LINK的从站模块,与主站模块的PLC进行现场总线通讯。
    1、PLC的主要技术参数:

    项 目 规 格 备 注
    运转控制方式 通过储存和程序周期运转
    I/O控制方式 批次处理方法(当执行END指令时) I/O指令可以刷新
    运转处量时间 基本指令:0.08μs/指令;应用指令:1.52至几百μs/指令
    编程语言 逻辑梯形图和指令清单 使用步进梯形图能生成SFC类型程序
    程式容量 8000步内置
    指令数目 基本顺序指令:27个;步进梯形指令:2个;
    应用指令:128个
    最大可用298条应用指令
    I/O配置 最大硬体I/O配置点256,用户的选择(最大可设输入256、输出256)
    辅助继电器
    (M线圈)
    一般 500点 M0至M499
    锁定 2572点 M50至M3071
    特殊 256点 M8000至M8255
    状态
    继电器
    (S线圈)
    一般 490点 S0至S499
    锁定 400点 S500至S899
    初始 10点 S0至S9
    信号报警 100点 S900至S999<, SPAN style="FONT-FAMILY: '宋体'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">
    定时器
    (C)
    100毫秒 范围:0至3276.7秒200点 T0至T199
    10毫秒 范围:0至327.67秒46点 T200至T245
    1毫秒保持 范围:0至32.767秒4点 T246至T249
    100毫秒保持 范围:0至3276.7秒6点 T250至T255
    计数器
    (C)
    一般16位 范围:0至32767数200点 C0至C199类型:16位上计数
    锁定16位 100点(子系统) C100至C199,类型:16位上计数器
    一般32位 范围:-2147483648至+214748364735点 C200至C219,类型:32位上/下计数器
    锁定32位 15点 C220至C234类型:16位上/下计数器
    高速
    计数器(C)
    单相 范围:-2147483648至+2147483647一般规则:选择组合计数频率不大于20KHZ的计数器组合,注意所有的计数器锁定 C235至C240,6点
    单相C/W起始   C241至C245,5点
    双相   C246至C250,5点
    A/B相   C251至C255,5点
    主站模块的配置为:FX2N-48MR:主站PLC主机,与上位计算机进行连接,将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面,上位计算机安装有组态软件。
    FX2N-48CCL:作为CC-LINK的主站模块,与从站模块的PLC进行现场总线通讯。
    (2)触摸屏模块
    触摸屏模块采用三菱触摸屏GT1155,5.7寸,256色。触摸屏与PLC从站模块连接,作为一个操作站,可以进行基本参数的修改和监控。
    (3)继电器模块:
      继电器模块,安装有中间继电器(AC220V),交流接触器(AC220V),热继电器,漏电保护开关,熔断器,时间继电器等元件,利用继电器模块,可以独立实现对中央空调实训设备进行过程控制。(4)仪表模块:

    仪表模块,分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。
    a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示;;h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指;;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
    5)按钮及信号模块:

    按钮及信号模块,安装有模式切换开关(自动、手动两种模式)、按钮、指示灯,用于操控中央空调的运行,如:压缩机启动停止,主风机启动停止等。按钮及信号模块,既可与继电器模块连接实现继电器回路控制,也可与PLC连接实现PLC回路控制。
    六、中央空调主机系统:制冷系统主要组成:压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
    制热系统主要组成:电热式模拟锅炉、数显温度调节器、热水水泵等。
    (1)具有蒸汽压缩式集中式和半集中式中央空调系统的功能,主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。
    (2)制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。
    冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。
    (3)冷媒水循环系统主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
    (4)具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
    空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成;通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理,把风柜内的空气冷却(或加热),通过送风机和送风管道输送到各用户端(模拟房)而达到制冷(制热)的目的。半集中式空调系统主要由风机盘管组成;工作时,盘管内根据需要流动的冷水(或热水),风机把室内空气吸进机组,经过滤后再经入盘管冷却(或加热)送回室内,如此循环,以达到调节室内温度、湿度额定功率HP。
    七、系统配置清单

    序号 项目(设备名称) 数量 备注
    中央空调教具机组
    1 中央空调主机(8P冷水机半封闭式压缩机,,水冷式壳式冷凝器。压力控制器,油液分离器。压力膨胀阀 1 8P水冷半封闭式机组ZR94KCT-FD
    2 新风空调管道组 1
    3 制冷和制热管道组 1
    4 冷冻水回水泵 2 550W立式水泵
    5 电热锅炉组 2000W   3.5A 1
    6 消声静压箱 1
    7 冷热交换器 1
    8 冷凝器 1 5P壳式冷凝器
    9 膨涨水箱 1 不锈钢400*300*300
    10 冷却塔 1 4T水冷
    11 冷却风机 1 220V
    12 冷却水回水泵550W立式管道水泵 2只
    13 空调模拟房 1 学校教室
    14 风机盘管机组 3个 1P水冷机
    15 制冷、制热温度探测器 6
    16 风道管路 1 1000*300*50010米
    17 风管挂架 10 定做
    18 铁质通风管路 5 1000*300*500
    19 控制箱配电柜800×600×1700mm (内置1台三菱PLC FX1N-40MR及相关继电器、控制开关、指示灯、标准通信接口和配套设备) 1 800*700*1600
    20 压力模块 FX4AD 品牌:三菱;原产地:
    21 PLC FX2N-2AD功能模块:用于采集中央空调模型系统的温度信号,最大可以实现2路温度信号同时进行采集 1
    22 出风口 3
    23 触摸屏:GT1155(5.7寸,256色) 1
    24 保温管8分管100米 1 以工程实用为数
    25 PPR水路管件8分管100米 1 以工程实用为数
    26 水压表 8
    27 散流器 6
    28 使用说明书 1
    29 计算机V2200型台式电脑,200G硬盘,1GDDI内存,17寸液晶显示器,英特尔酷睿2双核处理器 E1200;集成高性能3D显卡显卡;10M-100M网卡;USB 2.0接口;USB光电鼠标;功能键盘。 1 自备
    30 常用电工工具 1
    31 分水器 20L 一进三出
    32 集水器 20L 一进三出
    33 空气处理系统,1套送风管,1套回风管及相关配套设备) 1
    34 防火阀
    —易熔环熔断动作温度70℃
    —手动复位开启、手动调节角度
    —阀门耐火等级3小时
    —全开时阻力系数<0.5防火阀·70℃温感器动作,阀门瞬间关闭。·手动关闭,手动开启。
    ·DC24V电信号,电磁铁吸合,阀门关闭。
    ·输出关闭信号,联锁风机。
    ·输入DC24V电信号,阀门自动复位开启。
    ·烟气温度低于 70℃ 时,温感器自动复位后可以重复使防火阀
    —易熔环熔断动作温度70℃
    —手动复位开启、手动调节角度
    —阀门耐火等级3小时
    —全开时阻力系数<0.5防火阀
    —易熔环熔断动作温度70℃
    —手动复位开启、手动调节角度
    —阀门耐火等级3小时
    —全开时阻力系数<0.5防火阀
    —易熔环熔断动作温度70℃
    —手动复位开启、手动调节角度
    —阀门耐火等级3小时
    —全开时阻力系数<0.5
    35 消声静压箱:1组织气流使之分布均匀。
    2利于 NC 值的衰减,若静压箱内贴隔音板则效果更好
    1
    36 散流器 3
    37 工程材料 1 以现场安装而定
    38 中央空调PLC应用程序) 1
    39 工业组态软件 1
    40 PLC编程软件 8
    41 中央空调PLC应用程序 1
    42 中央空调组态应用程序 1
    43 中央空调虚拟动画 1
    44 可移动式学生终端计算机台架 (钢木结构≥ 550×550×900 mm 1
