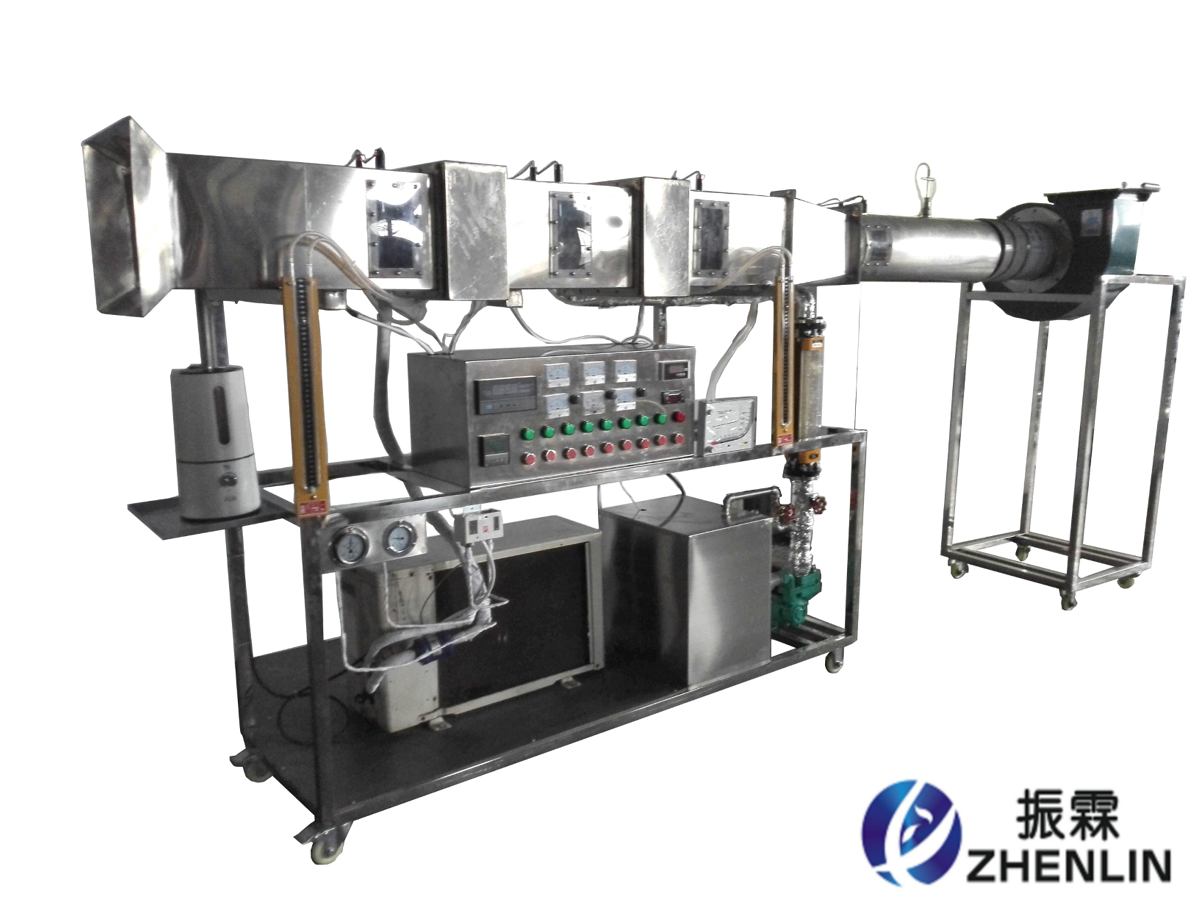

  • 空调制冷换热综合实验装置


  • 发布者:制冷制热实训设备 发表时间:2018-06-27

  • 实验目的:
    1、用于直流空调过程演示。
    2、通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差。
    3、通过实验测得的风量、压力、功率等参数,测定制冷压缩机性能。
    4、通过改变风量、温度、流量工况、测定换热器(加热器、表冷器)性能实验。

    主要配置:
    制冷压缩机组,冷凝器,蒸发器,离心风机,电热加湿装置,一次、二次加热装置,数显温度仪表,压差计(±100Pa),超压保护装置,压力表(-0.1-2.5 Mpa),转子流量计,热电偶,电流表,电压表,风量测量装置(笛形管),不锈钢台架及控制柜等。

    技术参数:

    1、输入电源:三相AC380V±10% 50Hz,功率5.0KW。
    2、冷凝器,换热面积3.0m2。翅片管式蒸发器为铜管串铝片。
    3、不锈钢加热水箱,容积60L,加热功率4.0KW。
    4、循环热水泵参数:流量:20L/min ,扬程:12m,功率:120W。流量计范围40-400L/h。
    5、离心风机参数:风量2000 m3/h,风压1000 Pa,功率1.5KW。
    6、1P制冷压缩机组,制冷工质采用R22。蒸发压力表量程-0.1-2.5MPa和冷凝压力表量程-0.1-1.6MPa。
    7、实验风道采用304不锈钢材质,分为风口段,实验段,测试段等,之间采用法兰螺母连接,方便拆卸。
    8、温度由高精度温度传感器测量,万能信号输入巡检仪配合高精度数字显示表,显示温度、阻力、流速、功率等实验全部测量参数,手动风门调节风量。
    9、外形尺寸:3500×550×1600mm,外形为不锈钢可移动支架,带双刹车轮。
