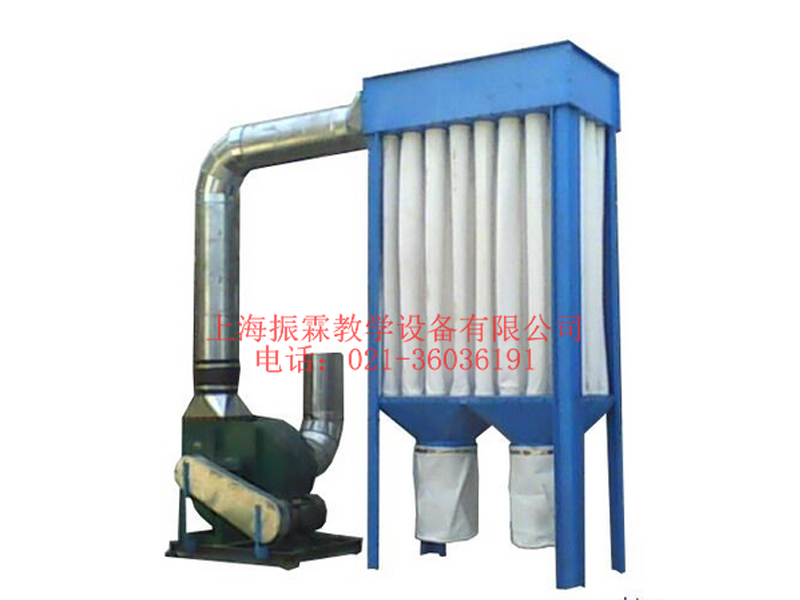

ZLHJ-V06型脉冲除尘器实验装置
一、板式静电除尘器实验装置的装置特色：
1、数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏。
2、通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断，对风机等外围设备的启停数据采集及控制；
3、通过模拟量模块采集系统运行中的实时数据，记录历史数据和实时曲线、进行数据处理；
4、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点，系统运行稳定，数据采集准确；
5、外围设备的启停操作都可以根据用户需求在触摸屏上完成，简单、明了；
6、可根据用户需求进行集中数据采集及控制，实现远距离监视、操作；
7、数据采集可根据用户需求进行以任一实验参数为基准进行其他参数的记录，减少实验数据的记录数量，方便后期数据处理和分析；
7、传感器的量程可以在触摸屏上设定，方便更换传感器；
8、以前的该实验装置均使用10英寸液晶显示器进行数据的显示和记录，系统运行稳定，数据采集准确较低；数据采集均是记录历史数据和实时曲线的方式，数据量大，后期数据处理和分析难度大。
二、板式静电除尘器实验装置的产品描述：
1、配有微电脑气体浓度进出口检测系统,风压,风速,风量检测系统；
2、设备带有机械自动发尘装置，粉尘量可控制控调；
3、设备配有气尘混合系统，使风管内的粉尘分布均匀，取样检测准确；
4、处理风量，进尘浓度等可自行调节；
5、该装置可在线数据采集，也可备用数据采集接口，设备系统还在净化设备前后配有人工采样口。
6、数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断，对风机等外围设备的启停数据采集及控制，通过模拟量模块采集系统运行中的实时数据，记录历史数据和实时曲线、进行数据处理；
7、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点，采用西门子PLC系统运行稳定，数据采集准确；
8、外围设备的启停操作都可以在触摸屏上完成，简单、明了。
三、板式静电除尘器实验装置的实验项目：
1、通过观察，了解脉冲袋式除尘器的构造与除尘机理；
2、掌握脉冲袋式除尘器主要性能的实验研究方法；
3、了解过滤速度对其压力损失，及除尘效率的影响；
4、测定其设备的除尘效率。
四、板式静电除尘器实验装置的技术参数：
1、环境温度：5℃～40℃；
2、气体流动方式为外滤逆流式，动力装置布置为负压式。
3、除尘效率约：95~99%
4、处理气量约 200m3/h
5、气体含尘浓度：<50g/m³
6、过滤速度为1m/min
7、每次喷吹时间：0.1~0.2s
8、装置共有6个滤袋，滤袋直径为150mm,滤袋高度为600mm,
9、滤袋材料为208涤纶绒布；
10、设备外形尺寸：长2300mm宽600mm高2000mm；
11、电源电压：220V/380V 三相四线制功率1800W。
五、板式静电除尘器实验装置的装置功能：
1、可测定脉冲除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响；
3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与打导出功能）；
4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与数据导出功能）；
5、设备带有机械自动发尘装置、发尘量可控可调；带有气动反吹，卸灰的功能；
6、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更准确。
7、处理风量、进尘浓度等可自行调节；
8、该装置数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏；设备系统还在净化设备前后配有人工采样口。
六、板式静电除尘器实验装置的装置配置：
　　装置由抽风机、投料槽、滤袋、除尘器、收集桶、脉冲数据采集及控制仪和脉冲阀、电路数据采集及控制系统、不锈钢框架、数据采集及控制屏组成。主要配置如下：
1、微电脑粉尘进、出浓度检测1套；
2、风压检测1套；
3、管道内在线温度、湿度检测系统1套；
4、数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断，对风机等外围设备的启停数据采集及控制，通过模拟量模块采集系统运行中的实时数据，记录历史数据和实时曲线、进行数据处理，本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点，采用西门子PLC系统运行稳定，数据采集准确。简单、明了。传感器的量程可以在触摸屏上设定，方便更换传感器；
5、有机玻璃袋式除尘器1套；
6、滤袋6个；
7、气尘混合器1套；脉冲电磁阀6套；
8、空压机1台；
9、自动加粉尘设备1套；
10、卸除灰尘设备1套；
11、离心通风机1台；
12、不锈钢风量调节阀1套；
13、电控箱1只、漏电保护开关、按钮开关；
14、Ø110PVC连接管路1批
15、带移动轮子不锈钢支架等组成。

————————————————————————————————————————————————————
