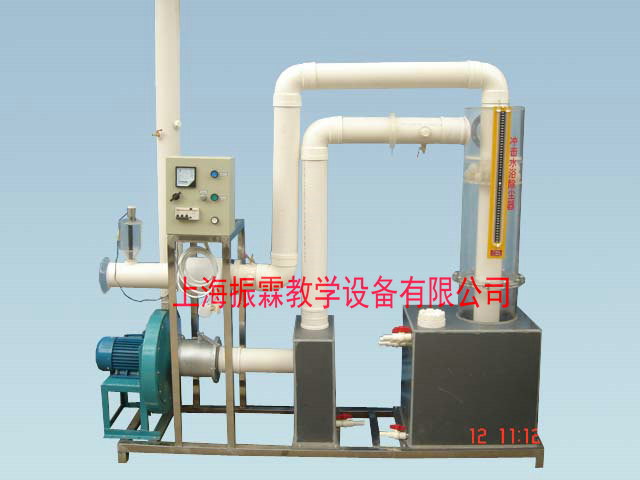

  • ZLHJ-V304型数据采集冲击水浴除尘器


  • 环境工程实训装置,冲击水浴除尘器,污水处理实验设备--上海振霖教学设备有限公司

    一、数据采集冲击水浴除尘器的原理、用途及特点:

      冲击水浴除尘器是一种使含尘气体在水中进行充分水浴作用的除尘器,它是冲激式除尘器的一种,结构简单、造价低廉。水浴除尘器主要由水池、进气管、排气管、喷头和挡水板等组成。当具有一定进口速度的含尘气体经进气管后,在喷头处以较高速度喷出,对水层产生冲击作用后,改变了气体的运动方向,而尘粒出于惯性则继续按原来方向运动,其中大部分尘粒与水粘附后便留在水中,称为冲击水浴阶段。在冲击水浴作用后,有一部分尘粒仍随气体运动,与大量的冲击水滴和泡沫混合在一起,在池内形成一个抛物线形的水滴和泡沫区域,含尘气体在此区域内进一步净化,称为淋水浴阶段。此时含尘气体中的尘粒便被水所捕集,净化气体经挡水板从排水管排出。本设备可作为冲击水浴除尘器实验原理演示装置。

    二、数据采集冲击水浴除尘器的主要技术参数及指标:

      1、环境温度:5℃~40℃、

      2、喷口风速:12~18m/s

      3、除尘效率:90%

      4、处理气量:50-300m3/h

      5、装置外形尺寸:580mm×300mm×1500mm

      6、装置外形总尺寸:2300mm×500mm×1700m

      7、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;

      8、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;、

    三、数据采集冲击水浴除尘器的主要配置:

      1、在线进、出粉尘浓度检测系统(日本进口传感器)2套:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

      2、在线风压、风量及风速检测系统1套:压力传感器1套:远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;

      3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

      4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

      5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:

      6、冲击水浴除尘器1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置;

      7、1贮液箱1只、白色PP板材质、厚度10mm,400×400×500mm、底板上安装有放空阀,方便将水排净;

      8、流量测量与调节:进水流量计1只:量程60~600L/h;

      9、防腐蚀提升磁力水泵1台、流量:16~19(L/min)、扬程:2.7~3.4(m)功率20W;

      10、有机玻璃粉尘自动加料装置1套:立式加料;

      11、气尘静态混合器1套:采用箱式静态混合器;

      12、人工监测进出口2组、测压环2组、透明测压软管1批;

      13、离心通风机1台:电源电压:220V、功率1.1Kw、转速2900r/min;

      14、变频器1套:控制风机转矩调节风量大小;

      15、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

      16、 Ø 110连接管路及控制球阀

      17、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

    ————————————————————————————————————————————————————
