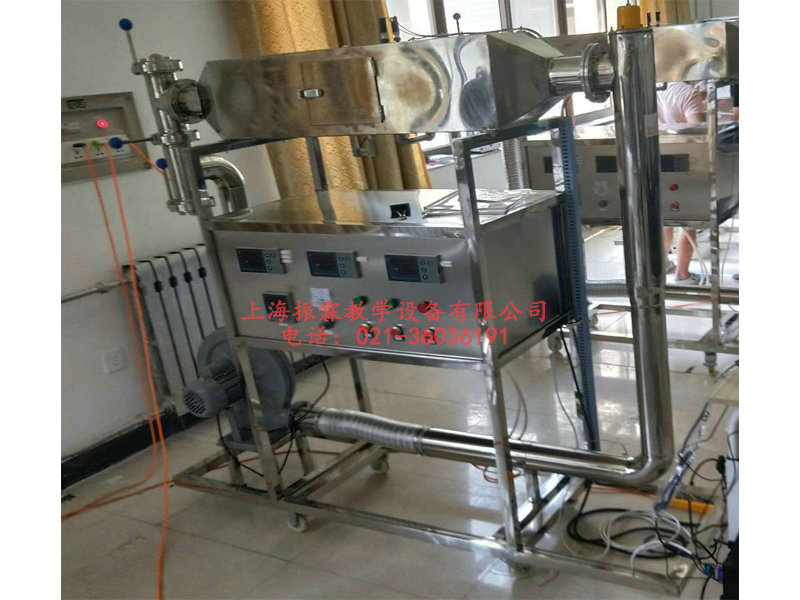

ZL-HG14型洞道干燥实验装置

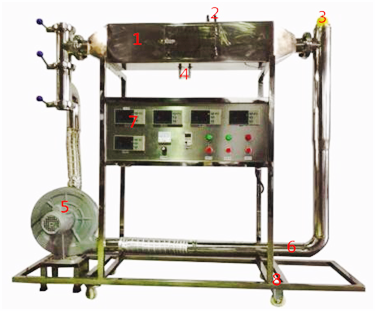

洞道干燥实验装置的主要配置：
本装置主要配置：1、气流干燥室 2、温度传感器 3、电加热器 4、电子天平 5、风机 6、孔板流量计7、仪表 8、不锈钢框架

技术指标	ZL-HG14洞道干燥实验装置的说明
装置特点	1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。 4、装置布局合理，干燥箱、管道采用不锈钢制作，干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。 5、在干燥室之前的加热室，采用两组可控硅调相电加热器加热空气。 6、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、了解实验室干燥设备的基本构造与工作原理。 2、掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法。 3、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。 4、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。 5、学习用误差分析方法对实验结果进行误差估算。
设计参数	空气流量：40--100 m³/h、干球温度：70℃、常压操作。实验物料含水量X：0.2-2.0。干燥面积S：0.02-0.03m² 干燥速率U：0.5—2.5×10^-4 [kg/（s·m²）] 。物料临界含水量Xc：0.8。
公用设施	水：装置自带湿球温度加水瓶，实验前加入100ml水。电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。实验物料：自制粘布长方形物料，重约20克，外配设备：秒表。
对象组成	1、气流干燥室断面尺寸≥140×200mm。 2、孔板流量计测风量，孔板喉径：Ф50mm，压差传感器0～10Kpa。 3、电加热器加热功率≥3×1.0kw。 4、离心风机转速≥2600rpm，风量≥420 m3/h，风压≥100mmH2O，效率≥60％，功率≤250w，工作电压交流220V，风量可调范围：0－600 m3/h。 5、水分干燥速率范围：最小≤0.005 gcm-2 min-1，最大≥0.020gcm-2 min-1； 6、数字温控仪表，温度测量精度等级≤±1%； 7、电子天平具备可去皮功能，最大称量为≥1000g，称量精度≤±0.10g，可连续显示称量结果； 8、干燥室的进风温度可通过温控显示表在50～150℃之间预先任意设定，由温度控制器进行智能自动调节； 9、框架为不锈钢，进行不锈钢精细抛光处理。 10、外形尺寸≤1800×500×1200mm； 11、数据采集配计算机、微机接口和数据处理软件、温度传感器、风压传感器，能在线监测温度、重量、流量等实验数据，含操作员工作站。操作员工作站为商用机，配置：CPU≥i5 7500，内存≥8G，硬盘≥1T，显示器≥19寸，全尺寸机箱。(电脑自配)
测控组成	变量	检测机构	显示机构	执行机构
	干燥风量	孔板流量计	数字压力仪表	手动阀控
	湿物料量	重量传感器	数字重量仪表	无
	干球温度	Pt100铂电阻	数字温度仪表	无
	湿球温度	Pt100铂电阻	数字温度仪表	无
	加热室温度	Pt100铂电阻	温度控制显示仪	固态调压模块

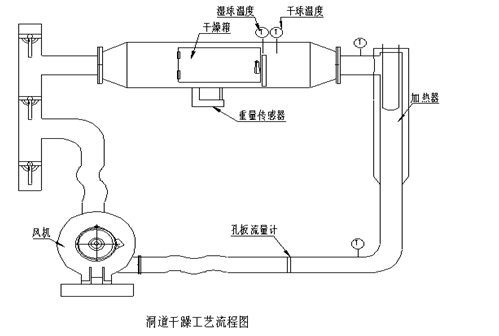

洞道干燥实验装置的工艺流程图：

洞道干燥实验装置的配置清单：

序号	名称	规格	单位	数量	备注
1	气流干燥室	断面尺寸≥140×200mm	台	1	304不锈钢
2	孔板流量计	孔板喉径：Ф50mm	个	1	304不锈钢
3	压差传感器	0～10Kpa	个	1	4-20mA
4	电加热器	加热功率≥3×1.0kw	个	1
5	离心风机	转速≥2600rpm，风量≥420 m³/h，风压≥100mmH₂O，效率≥60％，功率≤250w，工作电压交流220V，风量可调范围：0－600 m³/h。	台	1
6	电子天平	最大称量为≥1000g，称量精度≤±0.10g，可连续显示称量结果；	台	1	支持AI-BUS485通讯协议
7	温度传感器	Pt100，0-150℃	个	4
8	不锈钢框架	1800×500×1200mm	台	1
9	模拟模块	高达16位分辨率，总和精度±0.5%。内建RS485通讯模式	套	1
10	数据采集仪表	宇电501、704M	套	1	支持AI-BUS485通讯协议
11	计算机及软件	CPU≥i5 7500，内存≥8G，硬盘≥1T，显示器≥19寸，全尺寸机箱，MCGS软件	套	1

数据采集型（ZL-HG14Ⅱ型）：配计算机、微机接口和数据处理软件、温度传感器、涡轮流量计及流量积算仪。能在线监测温度、流量等实验数据。

————————————————————————————————————————————————————
