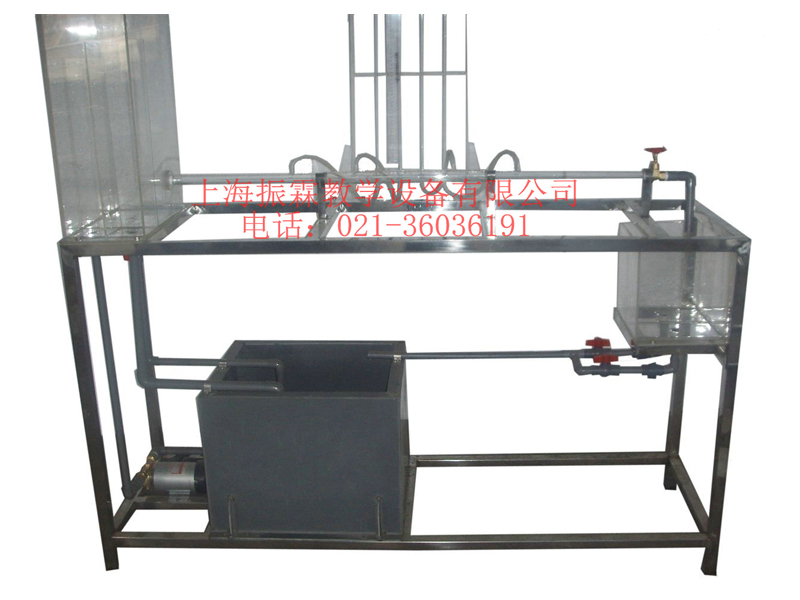

  • ZLLT-03 自循环文丘里流量实验仪


  • 发布者:流体力学实验设备 发表时间:2017-11-11

  • 一、ZLLT-03自循环文丘里流量实验仪实验目的:
    1、了解文丘里流量计的原理及其实验装置。
    2、通过测出的压差与流量关系曲线,确定文丘里流量计的流量系数μ值。
    3、可定量测量管道流量,给出流量系数与Re数的相关性。
    二、
    ZLLT-03自循环文丘里流量实验仪主要配置:
    1、 有机玻璃恒定水箱、水泵、文丘里管、测压架、移动标尺、塑料蓄水箱、计量水箱、连接管、阀门、不锈钢支架。
    三、
    ZLLT-03自循环文丘里流量实验仪技术参数:
    1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
    2、实验水箱是由有机玻璃精制而成,并带有稳压溢流口。
    3、文丘里管为φ21,总长1000mm,。有机玻璃制作。
    4、蓄水箱是由PVC板制做而成,容积为:50L;
    5、水泵:功率90W,扬程:8m,额定流量:10L/min。
    6、测压由φ8×600mm的透明有机玻璃管固定在测压架上精制,并带有测量标尺。
    7、框架为不锈钢,结构紧凑,外形美观,流程简单,操作方便。
    8、外形尺寸:1500×470×1500mm。
