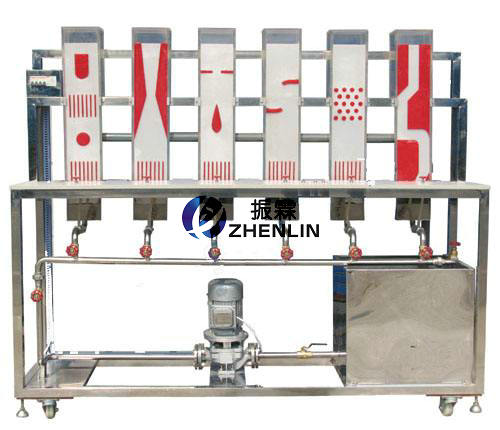

  • ZLLT-06 流动图形演示实验装置


  • 发布者:流体力学实验设备 发表时间:2018-03-14

  • ZLLT-06流动图形演示实验装置实验目的:
    1、演示流体经过不同边界情况下的流动形态,以观察不同边界条件下的流线、旋涡等现象,增强和加深对流体运动特性的认识。
    2、演示水流绕流圆柱体、不同迎角机翼、突然放大、突然缩小流动形态。
    3、加深对边界层分离现象的认识,充分认识流体在实际工程中的各类流动现象。
    主要配置:
    显示屏、水泵、掺气装置、水箱、光源、调节阀、不锈钢台架。
    技术参数:
    1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz。
    2、水泵:最高扬程:15m,额定流量:30L/min,功率:370W。
    3、掺气量多少及气泡大小由掺气装置可调。
    4、显示面尺寸: 180×800 mm,有机玻璃制作。
    5、灯光照明,大小气泡随水流的流动过程均清晰可见,动态效果好,图象生动直观。
    6、器外罩及流场边界由色彩和谐的有机玻璃制作,加工精细,制作美观。
    7、框架为不锈钢,结构紧凑,外形美观,流程简单,操作方便。
    8、外形尺寸: 1600×500×1800mm。
