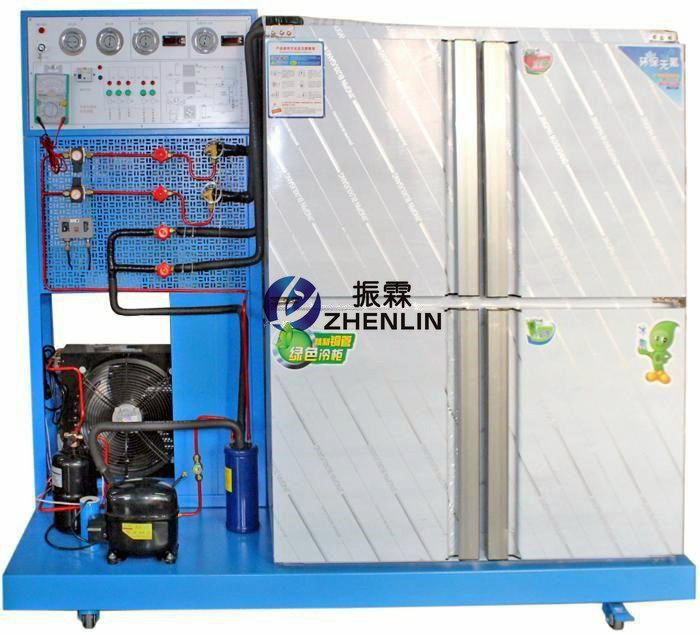

  • ZLK-X15型一机两库制冷模拟实验设备



  • 一、ZLK-X15一机两库制冷模拟实验设备概述:
        一机两库制冷模拟实验设备是专门为职业院校制冷类相关专业而研制的实训装置,根据制冷类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核,能满足实训教学、实际工程训练的需要。
    二、一机两库制冷模拟实验设备的特点:
    1、综合性强:整套实中装置集一机两库制冷系统、电气控制系统及故障系统于一体,系统真实完整,结构清晰、紧凑,满足对实训的要求
    2、直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件
    3、实训性强:台体设有故障装置,可实现电气控制故障设置,有利于开展技能鉴定、考核工作
    4、安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
    三、
    一机两库制冷模拟实验设备的技术性能:
    1、输入电源:三相四线(或三相五线)~380V±10%  50Hz
    2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
    3、装置容量:<7kVA
    4、制冷剂:R22
    5、制冷量:5.3kW
    6、重 量:300kg
    7、外形尺寸(大约):180cm×80cm×180cm
    四、
    一机两库制冷模拟实验设备的基本配置及功能:
    实训装置主要由控制屏、实训桌、风冷制冷机组及冷库等组成
    1、电源控制部分
      交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。
    2、测量仪表
    (1) 指针式电压表:0~450V,精度2.5级
    (2) 真空压力表:-0.1~1.5MPa
    (3) 真空压力表:-0.1~3.5MPa
    (4) 数显温度表:采用PT100传感器,测量范围-50~+150℃
    3、一机两库电气控制考核板:
    面板上印有一机两库电气控制原理图,并设有相应测试点,便于学生分析测量。
    4、一机两库制冷系统流程板:
    面板上印有真实的一机两库库制冷系统系统流程图,配有2只温度控制器(分别测量和控制高温库和低温库的温度)、1只冷库专用化霜定时器(用于低温库)
    5、故障设置箱:
        配备一扇带锁小门,内设10个钮子开关,都己经接到相应测试点,用来设置故障及恢复正常工作
    6、风冷制冷机组:
       包含1匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、止回阀(单相阀)、4只手阀等构成。
    7、冷冻冷藏双温冷库库体
    采用优质不锈钢板做骨架,经过机械加工成型,隔层置保温防火发泡料,整机既坚固耐用,又美观大方。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置,库体尺寸为1000×500×1600(mm)。
    8、实训桌:
      实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。振霖桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定
    9、工

    序号 名称 型号 单位 数量
    1 弯管器 CT-368-90 1
    2 旋片式真空泵 TW-1A 1
    3 双表修理阀 CT-536GF/S 1
    4 数字万用表 DT9208 1
    5 数字式钳形电流表 BM5280-20A 1
    五、一机两库制冷模拟实验设备的实训项目:
    1、一机两库系统的认识
    2、一机两库电气控制系统的运行实训
    3、一机两库制冷系统工况调试及保护技术
    4、一机两库电气故障的设置和检测实训
    5、制冷系统维修专用工具的基本操作
    6、系统管道焊接
    7、制冷系统维修基本工艺
    8、制冷技术实训
    9、冷柜电气控制系统连接及调试实训
