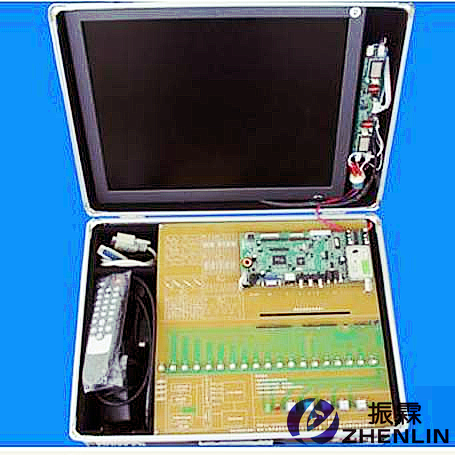

  • ZL-JD07型液晶电视维修学习实训箱


  •   液晶电视维修学习实训箱是培养液晶电视和液晶显示器等专业维修技术人员而设计的,根据维修技能的工作特点分三部分:第一部分为液晶屏电源高压电路,第二部分驱动板,第三部分为驱动程序,本设计电路可对每一个部分进行维修,具有独立的信号波形测试点和故障演示开关,供学习演示不同的故障,本机采用双面板工艺,电路实用性广,适应现阶段维修学习。
    一、液晶电视维修学习实训箱的主要技术性能和配置:
    1、 电源:
    1)输入:AC220V ±20%
    2)输出:DV 12V ±10%
    3)电流:4A
    4)信号输入:
    5)射频:48MHz——470MHz
    6)视频: AV端子、S端子、 VGA端子
    7)支持模式:DOS、VGA 、SVGA 、XGA 、SXGA
    8)计算机输入:行频:30——70HZ
    9)场频:60——75HZ
    10)电视规格:PAL—BG
    11)NTSC—M
    12)SECAM—BG
    二、
    液晶电视维修学习实训箱的主要实验内容:
    1、 液晶屏调试;
    2、 高压电路调试;
    3、 驱动板调试;
    4、 驱动程序调试;
    5、 本机有19个故障演示开关,供学习演示不同故障。
    三、
    液晶电视维修学习实训箱的使用说明:
    1、 接通电源线和电视天线;
    2、 接通电源开关,学习机的指示灯亮,正常工作。
    四、
    液晶电视维修学习实训箱的设备配置:
    1、 学习机实验箱(含15寸液晶屏);
    2、 遥控器;
    3、 VGA线一条;
    4、 驱动程序一套;
    5、 编程器一套;
    6、 万用表一个;
    7、 实验指导书一本;


    ————————————————————————————————————————————————————

    温馨提示:

    1、上海振霖:公司生产的教学设备产品种类多、价格实惠质量保证交货迅速售后服务周到;
    2、货品验收:收货时请现场检查液晶电视维修学习实训箱的货品外观,核实液晶电视维修学习实训箱的型号、数量及配件,拒收处于受损状态的液晶电视维修学习实训箱并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供液晶电视维修学习实训箱产品说明书内的质保条件和质保期,在质保范围内提供对液晶电视维修学习实训箱的免费维修,超出条件承诺时提供对液晶电视维修学习实训箱的有偿维修;
    4、退货/换货:单方面原因导致的液晶电视维修学习实训箱错误或液晶电视维修学习实训箱购买数量错误,造成液晶电视维修学习实训箱的退换货要求,将不被接受;
    5、货期说明:液晶电视维修学习实训箱的发货期为参考值,如您需要了解液晶电视维修学习实训箱的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对液晶电视维修学习实训箱有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答液晶电视维修学习实训箱的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备
    ,汽车发动机实训设备,新能源汽车实训设备,维修电工实训台,PLC可编程实训台,机械创新实训台,热工实训设备等相关产品!

    ————————————————————————————————————————————————————
