  • 家用电子电器综合实训台


  • 发布者:家用电器实训设备 发表时间:2018-04-08
  • 一、ZL-JD10 家用电子电器综合实训台概述:
        家用电子电器综合实训台是根据教育行业标准-电子技术应用专业仪器设备配备标准,依照劳动和社会保障部发布的《家用电子产品维修工、职业技能实训和鉴定设备技术规范》的教学和实训要求而研制的。适合中高职院校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。实验装置包括电饭煲、全自动洗衣机、抽油烟机、吸尘器、空气净化器、电热水器、电烤箱、电饭煲、微波炉等故障分析与判断方法。能使学生更全面的了解和掌握家用电器的工作原理和维修技能。

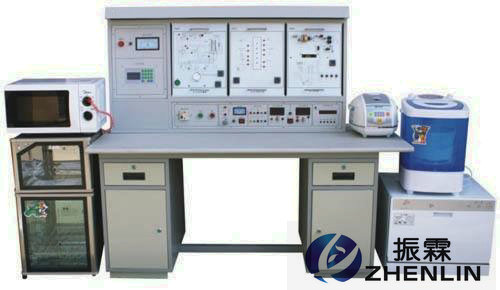

    ZL-JD10 家用电器实训设备

    家用电子电器综合实训台技术性能:
    1、工作电源:AC220V±5% 50HZ
    2、安全保护:漏电保护(动作电流≤30MA),过电流保护,熔断器保护
    3、最大输入额定功率:1200W
    4、环境温度:-10℃~60℃
    5、外型尺寸:1600×700××1650mm
    家用电子电器综合实训台基本配置及功能:
    1、实训台:铝型材框架铁质双层亚光密纹喷塑结构,高密度耐磨桌面板。
    2 、交流电源:220V 50Hz(带有过流保护)
    3 、直流电源:可调、固定输出

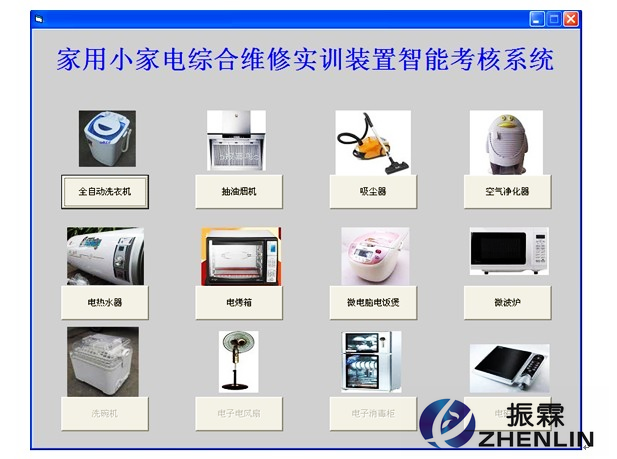

    4 、实训考核系统:

    1)计算机可以监控1-126台家用电器智能考核台
    2)已设置60多个故障点。
    3)具有发卷功能
    4)具有收卷功能
    5)具有单台和全部实验台清零功能
    6)具有自动检测各家用电器考核台的通讯联机情况
    7)可以生成学生个人成绩单
    8)可以对学生考核情况进行统计、分析
    9)设有进入系统密码,进入系统后能够修改密码
    10)具有打印功能
    11)具有答题次数限制功能
    12)学生台配智能答题器,学生可以通过答题器与都师进行数据交换
    5、实训挂件:铁质双层亚光密纹喷塑结构,铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训;能设置常见电气故障;符合国家安全标准。
    ZL-JD10家用电子电器综合实训台实训项目:
    (1)洗衣机模块:
    1、全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
    2、全自动洗衣机机械结构的认识及拆装
    3、进水、排水常见故障的检测和排除
    4、洗涤、脱水常见故障的检测和排除
    5、全自动洗衣机程控器的检测
    6、电机及电机控制故障的检测和排除
    7、机械传动系统的常见故障及检修
    8、集成控制电路检测和故障分析排除
    9、漏电安全防护报警系统故障分析和排除
    (2)电饭煲模块:
    10、微电脑控制电饭锅常用元器件,控制芯片,显示器件的认识与检测
    11、微电脑控制电饭锅结构的认识及拆装
    12、微电脑控制电饭锅能量转化,温度传导的工作原理
    13、微电脑控制电饭锅加热,保温相互转换及工作原理
    14、微电脑控制电饭锅定时加热,煮饭,保温的设定及工作原理
    15、微电脑控制电饭锅的常见故障及维修
    16、微电脑控制电饭锅控制电路常见故障的检测及维修
    (3)电风扇(抽油烟机)模块:
    17、机常用元器件,及控制芯片的认识和检测
    18、电机机械结构的认识及拆装
    19、电机不转故障的检测和排除
    20、电机转动时无规律故障的检测和排除
    21、集成控制电路检测和故障分析排除除
    (4)消毒柜:
    22、主要元器件,控制芯片,显示器件的认识与检测
    23、结构的认识及拆装
    24、加热的原理分析及实物演示
    25、产生电路的常见故障及检测维修
    26、微波炉控制电路及定时电路常见故障与检测维修
    27、电压转换电路的常见故障及检测维修
    28、保护装置的检测与维修
    29、微波炉常见故障的检测及维修
    (5)微波炉模块:
    30、微波炉主要元器件,控制芯片,显示器件的认识与检测
    31、微波炉结构的认识及拆装
    32、微波炉加热的原理分析及实物演示
    33、微波炉微波产生电路的常见故障及检测维修
    34、微波炉控制电路及定时电路常见故障与检测维修
    35、微波炉电压转换电路的常见故障及检测维修
    36、微波炉保护装置的检测与维修
    37、微波炉常见故障的检测及维修
    (6)、洗碗机模块
    38、洗碗机常见元器件,及控制芯片的认识和检测
    39、洗碗机机械结构的认识及拆装
    40、洗碗机电路故障的检测和排除
    41、滤器部分故障的检测和排除
    42、集成控制电路检测和故障分析排除

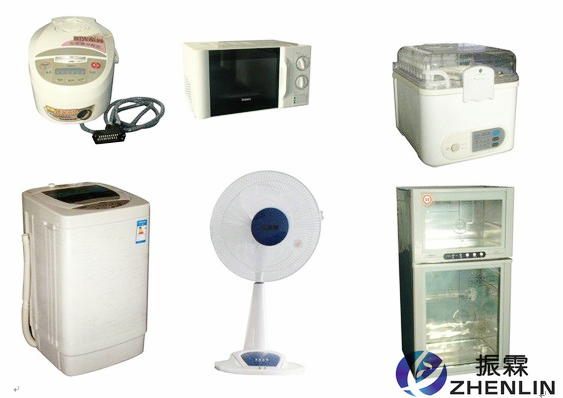

    五、家用电子电器综合实训台配置清单:

    序号 设备名称 数量 单位 备注
    1 实验桌 1  振霖
    2 控制屏 1  振霖
    3 实训考核挂箱 6  振霖
    4 洗衣机实物 1  TCL
    5 电饭锅实物 1  美的
    6 电风扇实物 1  志高
    7 消毒柜实物 1  康宝
    8 微波炉实物 1  格兰仕
    9 洗碗机实物 1  澳柯玛
    10 实验配件 1  振霖
    11 考核软件 1  振霖
    12 答题器 1  振霖
    13 实验指导书 1  振霖
