  • ZL-QK-5型钳工实验室设备



  •     钳工作业主要包括錾削、锉削、锯切、划线、钻削、铰削、攻丝和套丝(见螺纹加工)、刮削、研磨、矫正、弯曲和铆接等。钳工是机械制造中最古老的金属加工技术。19世纪以后,各种机床的发展和普及,虽然逐步使大部分钳工作业实现了机械化和自动化,但在机械制造过程中钳工仍是广泛应用的基本技术,其原因是:
    ①划线、刮削、研磨和机械装配等钳工作业,至今尚无适当的机械化设备可以全部代替;
    ②某些最精密的样板、模具、量具和配合表面(如导轨面和轴瓦等),仍需要依靠工人的手艺作精密加工;
    ③在单件小批生产、修配工作或缺乏设备条件的情况下,采用钳工制造某些零件仍是一种经济实用的方法。
        ZL-QK-5型 钳工实验室设备是我公司根据教学大纲要求及学员实训操作需要而开发的。所配置的工具是标准化和专业化的,尽可能提高学生的操作技术和动手能力,加工质量的好坏取决于操作者的技术高低,钳工工具采用通用化、标准化和专业化,可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作为主,对工件进行加工。手工操作的特点是要求技术性强,产品加工质量的好坏主要取决于操作者技术水平的高低,它的工作范围较广,具有万能性和灵活性的优势且不受设备、场地等条件的限制,因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合,通常由钳工来完成,尤其是机械产品的装配、调试、安装和维修等更需要钳工,所以钳工是机械制造工厂中应用最广泛的工种之一。
    钳工实验室设备可以完成常用工具的认识和使用,锤、锯、凿、划线、装配、调试、安装、维修等教学工具。

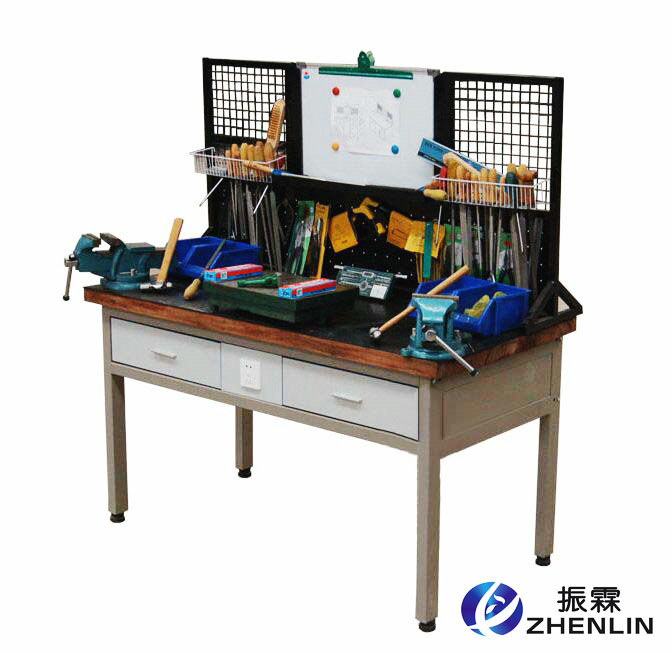

    一、参考图:
    二、配置清单:
    1、每台基本配置如下(一张桌2座/台):

    序号 名称 规格 材料 说明 配置数
    1 钳工桌台面 1500×750×50 三聚氰氨板 变形小,承重佳。与钢架强攻螺丝固定。 1套
    2 操作台面 1500×750×1.5 优质镀锌钢板 13公斤 平铺于桌面 1张
    3 多功能防护网(本公司特别研制产品) 1500×750×20 20X20金属方管,壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。双面书写磁性黑板600×400(配磁性贴及长夹)。 4只R10螺栓固定与桌面。可贴挂图纸或直接画加工示意图。 1套
    4 桌架 1500×1500×700 60×40金属方管,壁厚≥1.5。
    壁厚≥1.0金属双侧隔板。
    焊接或螺栓连接。
    四柱,四直梁,四横梁。
    1套
    5 工具抽屉 520×420×150 优质双贴面三聚氰氨板,优质滑轨。或全钢板   2只
    6 工作电源(选配) 交流220V 国标5孔安全插座   1只
    7 缓冲调节脚垫 40×50 高强度橡胶,金属螺杆R12 可调节,抗震,缓冲。 4只
    8 台虎钳 160 优质铸铁,精钢闭合口。 闭合精度:<1 2台
    9 划线平板 400×300×100 优质铸铁,平面高精度。   1台
    10 工具挂篮 380×80×10 金属丝网格   2只
    11 零件盒 240×150×110 塑料 加厚型,可拼插连接 4只
    12 工具专用挂勾   金属 L型 20只
    2、每台工具配置如下(一张桌2座/台):
    序号 名称 规格 材料 单位 配置数
    1 钢锯架     2
    2 圆锉刀 8---12寸   1
    3 半圆锉刀 8----12寸   1
    4 方锉刀 8----12寸   1
    5 扁锉刀 8----12寸   1
    6 三角锉刀 8----12寸   1
    7 什锦锉     1
    8 榔头     2
    9 圆规 普通/弹簧150   2
    10 角尺 500   2
    11 钢尺 150、300 1短1长/套 2
    12 划针 长120   2
    13 内外卡钳 160   1
    14 游标卡尺     1
    15 内六角扳手     1
    16 油石     1
    17 铲刀 14寸   1
    18 丝锥 M 6 8 10 12 14 2、3、3.5、3.5、5 1
    19 扳牙 M 6 8 10 12 14 3、3、3.5、3.5、5 1
    20 凿子     1
    21 钢锯条     1
    22 活动扳手 200X24   1
    23 钢丝钳     2
    24 手虎钳     1
    25 一字批     2
    26 十字批 200*24   2
    27 呆扳手 8.10.14 2.5、2.5、3 1
    28 三角铰刀     2
    29 丝攻扳手     2
    30 扳牙扳手 8  10  14   2
    31 尖嘴钳     1
    32 钢丝刷     1
    33 铁皮剪刀     1
    34 铁皮工具箱     1
