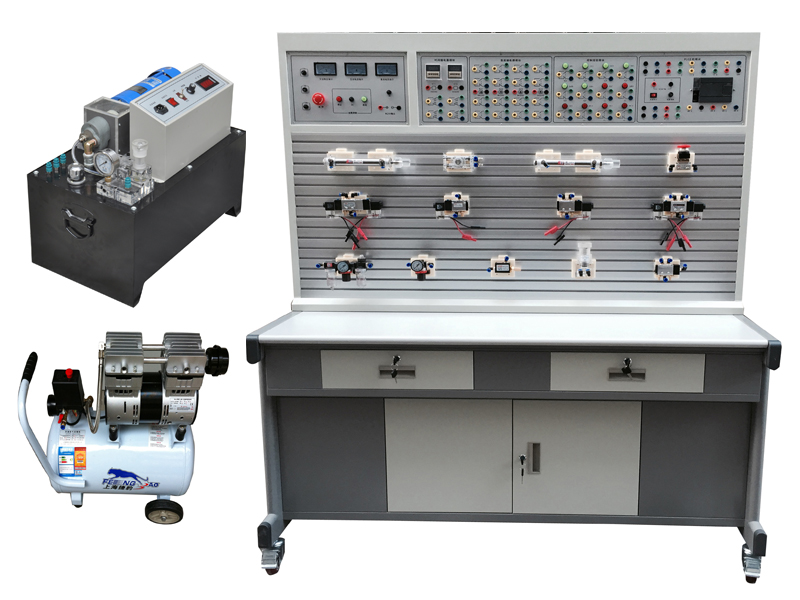

ZLPG-07型液压与气动PLC控制综合实训装置
一、液压与气动PLC控制综合实训装置的概述:
液压与气压传动PLC控制综合实训装置采用“二合一”结构,配备两套实验设备,一套为气动与PLC实训平台,另一套为液压传动与PLC实训平台,且各自配有独立的PLC电气控制设备。
同一套装置既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验,又可以进行PLC编程及应用控制实验,适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
二、液压与气动PLC控制综合实训装置的功能:
1、实训装置由实训台、实训桌、电源模块、PLC电气控制模块、继电器控制
模块、控制按钮模块、时间继电器模块、液压泵站、液压元件、气泵、气动元件等组成。
2、实训台:双面铝材结构平台,主要用于安装液压气动相关元件,型材表面
有标准的两道固定槽,最上面层主要以电气控制位置。
3、实训桌:铁质双层亚光密纹喷塑结构或全钢框架结构,带有集中收集实训
遗油设计,实训桌下方设有元器件储存柜,用于存放元器件。
三、液压与气动PLC控制综合实训装置的技术参数:
1、输入电源:三相五线,380V.允差±l0%,50Hz。
2、直流电源:DC24V
3、装置容量:<3kVA。
4、工作环境温度:-5℃~40℃;
5、工作湿度:≤90%(40℃时);
6、外形尺寸:1520mm×1050mm×1750mm
7、液压泵站:最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清
洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表,L-HL46号液压油。变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。电机:额定电压380V.额定功率1.5kW,绝缘等级B。
8、无油静音空气压缩机:工作电源:AC220V;电机功率:750W,公称容量24L,额定输出气压0.8Mpa。
9、电源模块:电源部分别配有一个380V电压表、直流电压表、电流表,监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站与气泵是否通电。配置急停按钮等,提供电气控制电路中的AC220V交流电压、DC24V直流电压。
10、PLC 主机模块:主机选用西门子S7-200 CPU224主机,I/O口24点,14
路输入/10路继电器输出。
11、配有控制模块:PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。
12、通过机械控制,传统继电器控制,先进的PLC自动控制及MGGS组态软件控制、监控技术于一体,灵活实现其功能。
13、液气压仿真教学软件:
(1)提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述,各种回路都逼真地模拟这些元件的工作过程及原理。
(2)并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及
回路的设计、测试和模拟。
(3)可设计并绘制符合工业标准化的回路图,包括:液/气压回路图、电液
/气控制电路图、液/气电-控制回路。
(4)软件能够判别回路设计是否正确,并给出提示。
(5)便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了
学生的学习兴趣,激发学习的主动性。
四、液压与气动元器件配置清单:
序号 型号/规格 名称 数量 单位 液压元器件 1 实训台 1 台 2 1520×1050×1750(mm) 实训桌 1 张 3 电脑推车 1 张 4 导线架 1 个 5 S7-200 CPU224 PLC主机模块 2 块 6 380V、24V 电源模块 2 块 7 控制按钮模块 2 块 8 时间继电器模块 2 块 9 无油静音空气压缩机 1 台 10 泵站 电机 1 台 11 变量叶片泵 1 台 12 油温液面计 1 只 13 空气滤清器 1 只 14 吸油过滤器 1 只 15 耐震不锈钢压力表 1 只 16 油管托盘架 1 套 17 油箱 1 只 18 MOB40-200 双作用油缸 2 只 19 2FRM5-31B/15QB 二通流量阀(调速阀) 2 只 20 3WE6A61B/CG24N9Z5L 二位三通电磁换向阀 2 只 21 4WE6C61B/CG24N925L 二位四通电磁换向阀 1 只 22 4WMM6C50BF 二位四通手控换向阀 1 只 23 4WE6E61B/CG24N9Z5L 三位四通电磁换向阀(O) 1 只 24 4WE6J61B/CG24N9Z5L 三位四通电磁换向阀(H) 1 只 25 DRVP10-1-10 单向节流阀 1 只 26 RVP10-10B 单向阀 1 只 27 DB10-1-50B/100U 先导式溢流阀 1 只 28 DBDH6P10B/100 直动式溢流阀 1 只 29 DZ10-1-30B/100 先导式顺序阀 1 只 30 DR10-4-50B/100Y 先导式减压阀 1 只 31 SV10PA2-30B 液控单向阀 2 只 32 HED40P15/100Z14L24 压力继电器 2 只 33 三通 4 只 34 四通 3 只 35 YN-100ZQ/10MPa 耐震压力表 1 只 36 接近开关 4 只 37 胶管 M16*1.5/8I-W-0.9M(装好快速接头) 10 根 38 M16*1.5/8I-W-0.7M(装好快速接头) 15 根 39 电机电源线 1 根 40 西门子 编程电缆 2 条 41 实验导线 2 包 气动元器件 42 MAX25ⅹ100 单作用气缸 2 只 43 MAX25ⅹ100 双作用气缸 1 只 44 透明 旋转气缸 1 只 45 AC2000 三联件 1 只 46 AR2000 减压阀(带压力表) 1 只 47 H210—08 手动换向阀 2 只 48 3V210-8(DC24V) 单电磁换向阀(二位三通)常开 1 只 49 3V210-8(DC24V) 单电磁换向阀(二位三通)常闭 1 只 50 4V210-8(DC24V) 单电磁换向阀(二位五通) 2 只 51 4V220-8(DC24V) 双电磁换向阀(二位五通) 1 只 52 4V230-8(DC24V) 双电磁换向阀(三位五通) 1 只 53 4A210—08 单气换向阀(二位五通) 2 只 54 4A210—08 双气换向阀(二位五通) 2 只 55 MOV—2 行程阀(机控) 1 只 56 MOV—3 行程阀(按钮) 1 只 57 MOV—3A 行程阀(按钮带锁) 1 只 58 KV—08 或门型梭阀 2 只 59 QE—02 快速排气阀 2 只 60 ASC—08 单向节流阀 2 只 61 JSC601 单向节流阀(装在缸体上) 7 只 62 1/4 单向阀 2 只 63 顺序阀 1 只 64 磁性开关 4 只 65 透明 气容 1 只 66 PU6ⅹ4 气管 20 米 67 Ø 6 三通(T型三通) 4 只 68 Ø 8—Ø 6 三通(Y型减径三通) 1 只 69 Ø 6 四通 4 只 70 Ø 6 气孔塞头 10 只 71 液压与气动实训指导书 2 册 72 PLC编程软件及控制及程序 1 盘 73 工具 1 套 五、液压基本实训项目:
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯,在线调试、监控
21、PLC控制的液压基本回路实训(优化控制)
六、气动基本实训项目:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
