  • ZL-XK12型曲柄导杆滑块及凸轮机构实验台



  •     该曲柄导杆滑块及凸轮机构实验台只需拆装少量的零部件,即可分别构成四种典型的传动系统,它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数,如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整,通过学生拆装及调整可以加深实验者对机械结构本身特点的了解,对某些参数改动对整个运动状态的影响也会有更好的认识。
    一、实验目的:
    1. 通过实验,了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;
    2. 通过实验,初步了解“FZT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器(或称角度传感器)的基本原理,并掌握它们的使用方法;
    3. 通过比较理论运动曲线与实测运动曲线的差异,并分析其原因,增加对运动速度特别是加速度的感性认识;
    4. 比较曲柄滑块机构与曲柄导杆机构的性能差异;
    5. 检测凸轮直动从动杆的运动规律;
    6. 比较不同凸轮廓线或接触副,对凸轮直动从动杆运动规律的影响。
    二、主要技术参数:
    1. 曲柄长度可调范围:25-45mm
    2. 滑块偏置可调范围:±5
    3. 凸轮廓线升程:30mm
    4. 凸轮滚子从动件偏置调节范围:±5
    5. 光电脉冲编码器一个,输出电压:5V 脉冲数:1000P
    6. 电机额定功率:P=70W
    7. 电机转速:0-180r/min

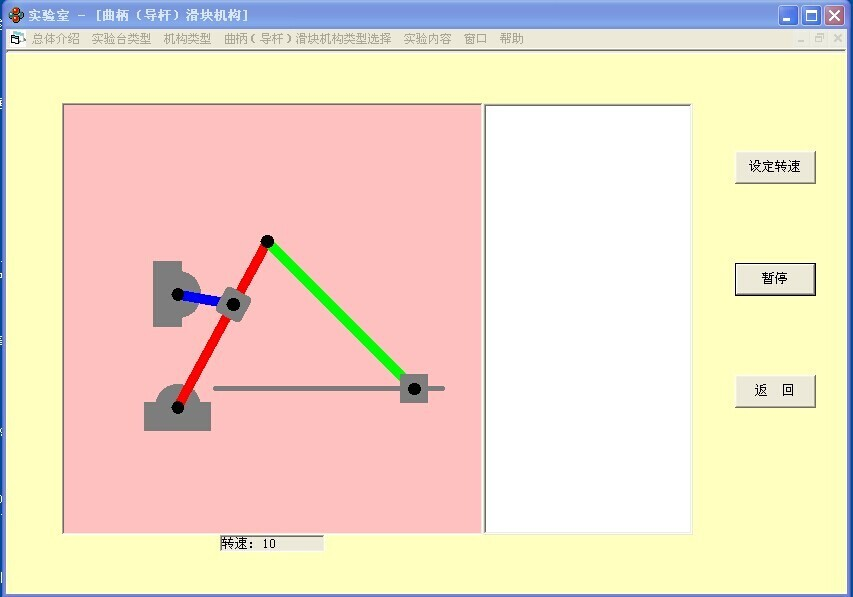

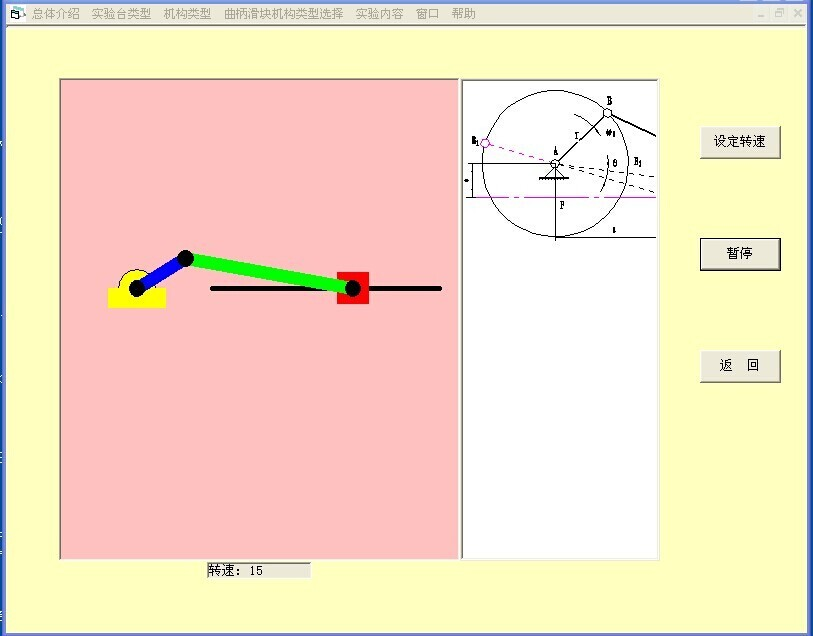

    三、软件界面动画:
