  • ZLKL-F1 型插孔式铁桌气动PLC控制实验台



  • 一、ZLKL-F1插孔式铁桌气动PLC控制实验台产品型号
    插孔式铁桌单面单套气动PLC控制实验台
    插孔式铁桌双面合一气动PLC控制实验台
    插孔式铁桌双面双套气动PLC控制实验台

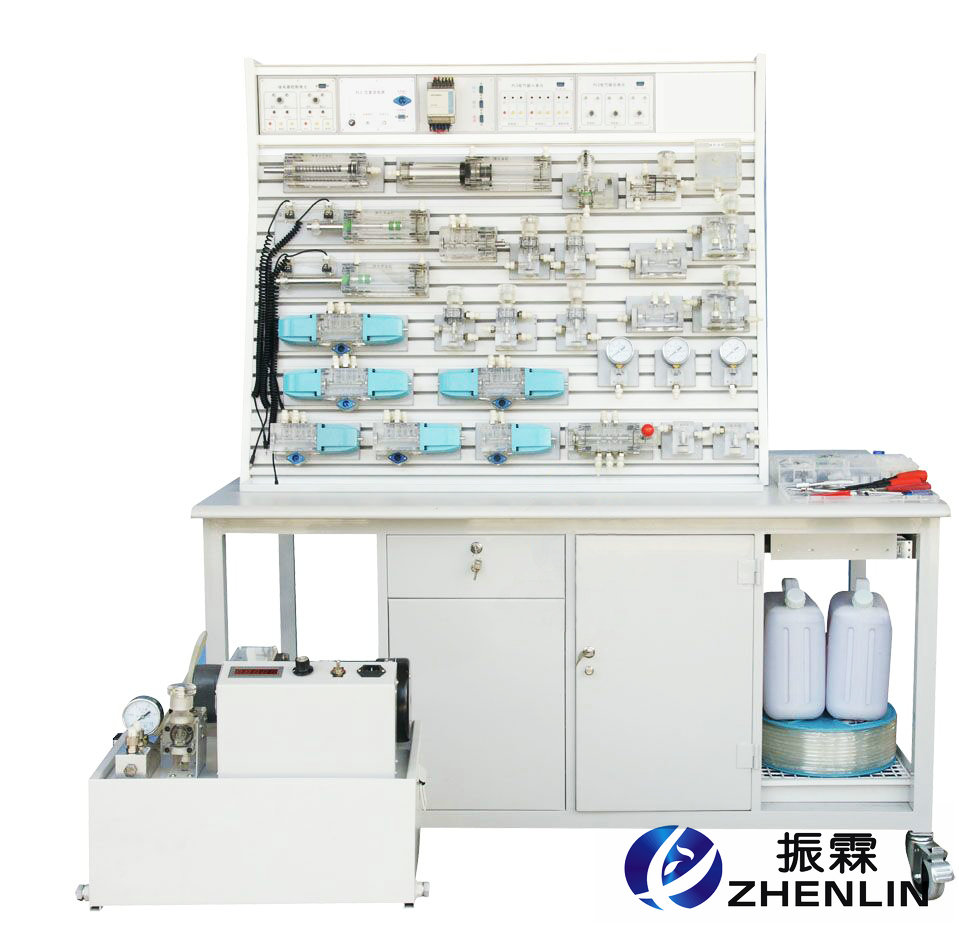

    二、插孔式铁桌气动PLC控制实验台概述
      插孔式铁桌气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 (PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
    该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。
    三、特点
    1、本实验台实验系统采用了不同的结构形式,有单面单套,双面双套和二合一等不同的结构形式,单面单套只配备一套实验设备,可采用PLC或继电器控制。双面双套配备两组实验设备,可同时采用PLC或继电器控制。可供两组四位学生同时进行实验,优化共享资源,提高产品的性价比。双面合一形式是一面采用PLC控制另一面采用继电器控制的两套实验设备。整个气动实验系统结构简单,实用性强。
    2、实验气动元件均装有专门设置的底板,并却每套设备都配有元件固定板,实验时组装快捷,方便。
    3、实验电气控制采用低压直流24V电源,实验回路控制安全。
    4、电气主控制单元采用PLC可编程序控制器,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器控制的优越性,加深对PLC可编程控制器的了解及掌握。
    四、技术参数
    1、PLC可编程序控制器:三菱FX1s-14MR型主机(可根据客户要求选择),8输入、6输出(继电器输出)
    2、交直流电源:输入 AC 220V 输出:DC24V/2A

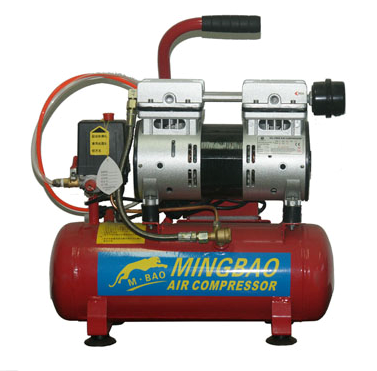

    3、空气压缩机(WY5.2双头静音气泵):
    电源:AC220V 电机功率:175W ×2只
    气罐容积:18L
    额定输出气压:0.7MPa
    空气压缩机:
    4、实验台尺寸:1500mm ×1000mm ×820mm
    5、实验支架尺寸:1130mm ×500mm × 770mm
    五、基本配置
    (一)气动元件配备:
    空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸,行程开关(常闭、常开)等。
    (二)电气模块:
    1、直流24V(2A)电源单元
    2、PLC可编程序控制器
    3、PLC电气控制输入单元
    4、PLC电气控制输出单元
    5、继电器控制单元
    (三)附件
    菲力格-300专业工具配件箱
    六、实验项目
    1、单作用气缸的换向回路
    2、双作用气缸的换向回路
    3、单作用气缸速度控制回路
    4、双作用气缸的调速回路
    5、双作用气缸双向调速回路
    6、速度换接回路
    7、缓冲回路
    8、二次压力控制回路
    9、高低压转换回路
    10、计数回路
    11、延时回路
    12、过载保护回路
    13、互锁回路
    14、单缸单往复控制回路
    15、单缸连续往复动作回路
    16、直线缸,旋转缸顺序动作回路
    17、多缸顺序动作回路
    18、双缸同步动作回路
    19、四缸联动回路
    20、卸荷回路
    21、或门型梭阀的应用回路
    22、快速排气阀应用回路
    七、配置清单

    序号 分类 项 目 型 号 规 格       备 注
    1 气源 静音空气压缩机 220V 175W×2 WY5.2—双头 1只 1只 1只 18L 1.0Mpa
    2 气管 PU气管6×4 1卷 1卷 1卷 100米/卷
    3 实验台 实验桌(钢桌) 1500×1000×820mm 1台 1台 1台
    4 实验支架(插孔式) 1130× 500×770mm 1只 1只 1只
    5 元件固定配置板   2块 2×1只 2块 1块
    6 弹 性 插 脚 底 板 组 合 元 件 二位五通手动换向阀 4H210-08 1只 2×1只 1只 /
    7 单作用缸 QGX25×100 1只 2×1只 1只 1只 带Φ35撞块
    8 双作用缸 QGX25×100 2只 2×2只 2只 2只 带Φ26撞块
    9 微动行程开关(含连接电缆插头) 装在双作用缸上 4只 2×4只 4只 4只 安装孔下移4mm
    10 旋转气缸   1只 2×1只 1只 / 透明元件
    11 单向节流阀 JSC601 7只 2×7只 7只 5只 装在各气缸体上
    12 减压阀(带压力表) AR2000 1只 2×1只 1只 1只
    13 气容   1只 2×1只 1只 /
    14 三联件 AC2000三联件 1只 2×1只 1只 1只
    15 二位二通单电磁换向阀-配连接线 2V025-08、DC24V 1只 2×1只 1只 /
    16 二位三通单电磁换向阀-配连接线 3V210-08、DC24V 1只 2×1只 1只 /
    17 二位五通单电磁换向阀-配连接线 4V210-08、DC24V 2只 2×2只 2只 2只
    18 二位五通双电磁换向阀-配连接线 4V220-08、DC24V 1只 2×1只 1只 /
    19 三位五通双电磁换向阀-配连接线 4V230-08、DC24V 1只 2×1只 1只 /
    20 二位五通单气控换向阀 4A210-08 2只 2×2只 2只 2只
    21 二位五通双气控换向阀 4A220-08 2只 2×2只 2只 2只
    22 顺序阀 KPSA-8 1只 2×1只 1只 / 透明元件
    23 按钮行程阀(不带锁) MOV-3A 1只 2×1只 1只 1只 (或带锁改装)
    24 或门型梭阀 KS-L8(标签位置) 2只 2×2只 2只 1只 透明元件
    25 快速排气阀 KP-L8 2只 2×2只 2只 /
    26 单向阀 KA-L8 2只 2×2只 2只 / 透明元件
    27 单向节流阀 RE-02 2只 2×2只 2只 2只
    28 机控行程阀(其一改垂直方向,A口朝上) MOV-2 2只 2×2只 2只 / 配件盒内1只
    29 气压自动开关(0.5-1.0MPa) 压差调节0.2-0.4MPa 1只 2×1只 1只 /
    30 双齿轮齿条同步机构 西瓯设计,实验附件 1付 2×1付 1付 /
    31 电 器 控 制 PLC直流电源单元(DC:24V) AC:220V/DC:24V 1只 2×1只 2只 装在台上
    32 PLC编程器控制单元(标配三菱FX1s-14MR) 可根据用户要求配置 1只 2×1只 1只 装在台上
    33 PLC电器输入单元   1只 2×1只 1只 装在台上
    34 PLC电器输出单元 输出:DC24V 1只 2×1只 1只 装在台上
    35 继电器控制输出单元 输出:DC24V 1只 2×1只 1只 装在台上
    36 单元电器连接电缆   3条 2×3条 4条
    37 220V电源线   1条 2×1条 2条
    38 墙壁插座(实验台上) 二位250V、10A 2只 2只 2只
    39 PLC编程通讯电缆(标配:三菱SC-09) 可根据用户要求配置 1条 1条 1条
    40 资料 实验指导书   2册 4册 4册
    41 编程软件光盘 编程软件及程序 1碟 1碟 1碟
    42 工 具 配 件 盒 专用工具配件盒 300×200×62 mm 1个 2×1个 2×1个 菲力格F-300
    螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器
    活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀
    各1只 2×各1只 2×各1只
    螺钉M4×30=10只、 螺帽M4=25只、 平垫圈Ø6=25只
    弹性插脚50只
    Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只
    塑料气孔塞头25只、生料带1个、 保险丝2.5A 5只
    Y型减径三通Ø8-2×Ø6 1只(气泵上)、气泵电源开关 1只
    微动行程开关(配件)2只、601-Ø6、602-Ø6弯接头 各1只
    1套 2×1套 2×1套
