  • ZLCG-620 检测与转换(传感器)技术实验箱(20种传感器)


  • 发布者:传感器实验室设备 发表时间:2018-03-14

  • 一、概述:
      ZLCG-620检测与转换(传感器)技术实验箱(20种传感器)是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备
    二、技术规范及要求:
    1、输入电源:AC220V±5%  50±1Hz
    2、额定电流:≤5A
    3、直流电源:±5V   ±15V
    4、稳压系数:±1%
    5、电压纹波:≤10mV
    6、非线性误差:≤5%
    7、测量精度:≤1%
    8、功  耗:100VA
    9、输出电流:1A
    10、相对温度:-5℃~40℃
    11、相对湿度:<85%(25℃)
    12、实验箱外形尺寸:660×400×230mm
    三、实验箱技术要求:
    1、实验箱提供四组直流稳压电源:±5V、±15V,具有短路保护功能,一组加热源。
    2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
    3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)。
    4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
    5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
    6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
    7、机械式压力表:0-40Kpa,精度2%。
    8、手动气压源:0-40Kpa。
    振荡器要求:
    1、低频振荡器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
    2、振动源:振动频率1Hz-30Hz,共振频率12Hz左右。
    3、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
    数据采集卡及处理软件:
    数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
    四、传感器种类及技术指标:

    序号 实 验 模 块 传 感 器 名 称 量 程 精 度
    1 电阻霍尔式传感器模块 电阻式传感器 ±2mm ±1.5%
    2 霍尔式传感器 ≥2mm 0.1%
    3 电容式传感器模块 电容式传感器 ±5mm ±1.3%
    4 电感式传感器模块 电感式传感器 ±5mm ±3%
    5 光电式传感器模块 光电式传感器 0-2400转/分 ≤1.5%
    6 涡流式传感器模块 涡流式传感器 ≥1mm ±3%
    7 温度式传感器模块 温度式传感器 0-100℃ ±2%
    8   磁电式传感器   0.5V/m
    9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ±2%/s
    10 光纤式传感器模块 光纤式传感器 ≥1.5mm ±1.5%
    11 压力传感器模块 压力传感器 0-50kpa ±2%
    12 超声波传感器模块 超声波传感器 20-60cm 1cm
    13   MQ3气敏传感器 50-200ppm
    14 湿敏传感器模块 湿敏传感器 10-95%RH ±5%
    15   霍尔式测速传感器 0-2400转/分 ±1.5%
    16   涡流测速传感器 0-2400转/分 ≤1.5%
    17   磁电测转速传感器 0-2400转/分 ≤1.5%
    18   转速传感器 0-2400转/分 ≤1.5%
    19 热电偶、热电阻传感器模块 K 型热电偶传感器 0-100℃ ±3%
    20 E型热电偶传感器 0-100℃ ±3%
    21 Pt100铂电阻传感器 0-100℃ ±3%
    22 Cu50铜电阻传感器 0-100℃ ±3%
    五、实验箱特点:
    1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
    2、每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
    3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
    4、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
    六、传感器实验内容如下:                                              带*为实验为思考实验

    实验一 电阻式传感器的单臂电桥性能实验
    实验二 电阻式传感器的半桥性能实验
    实验三 电阻式传感器的全桥性能实验
    实验四 电阻式传感器的单臂、半桥和全桥的比较实验
    实验五 电阻式传感器的振动实验*
    实验六 电阻式传感器的电子秤实验*
    实验七 变面积式电容传感器特性实验
    实验八 差动式电容传感器特性实验
    实验九 电容传感器的振动实验*
    实验十 电容传感器的电子秤实验*
    实验十一 差动变压器的特性实验
    实验十二 自感式差动变压器的特性实验
    实验十三 差动变压器的性能实验
    实验十四 激励频率对差动变压器特性的影响
    实验十五 差动变压器的振动实验*
    实验十六 差动变压器的电子秤实验*
    实验十七 光电式传感器的转速测量实验
    实验十八 光电式传感器的旋转方向测量实验
    实验十九 接近式霍尔传感器实验
    实验二十 霍尔传感器的转速测量实验
    实验二十一 霍尔传感器的振动测量实验
    实验二十二 涡流传感器的位移特性实验
    实验二十三 被测体材质对涡流传感器特性的影响实验
    实验二十四 涡流式传感器的振动实验
    实验二十五 涡流式传感器的转速测量实验
    实验二十六 温度传感器及温度控制实验(AD590)
    实验二十七 K型热电偶的温度控制实验
    实验二十八 热电偶冷端温度补偿实验*
    实验二十九 E型热电偶的温度控制实验
    实验三十 Pt100铂电阻的温度控制实验
    实验三十一 Cu50铜电阻的温度控制实验
    实验三十二 磁电式传感器的特性实验
    实验三十三 磁电式传感器的转速测量实验
    实验三十四 磁电式传感器的应用实验*
    实验三十五 压电加速度式传感器的特性实验
    实验三十六 光纤传感器的位移特性实验
    实验三十七 光纤传感器的振动实验
    实验三十八 光纤传感器的转速测量实验
    实验三十九 压阻式压力传感器的特性实验
    实验四十 压阻式压力传感器的差压测量实验*
    实验四十一 超声波传感器的位移特性实验
    实验四十二 超声波传感器的应用实验
    实验四十三 气敏传感器的原理实验
    实验四十四 湿度式传感器原理实验

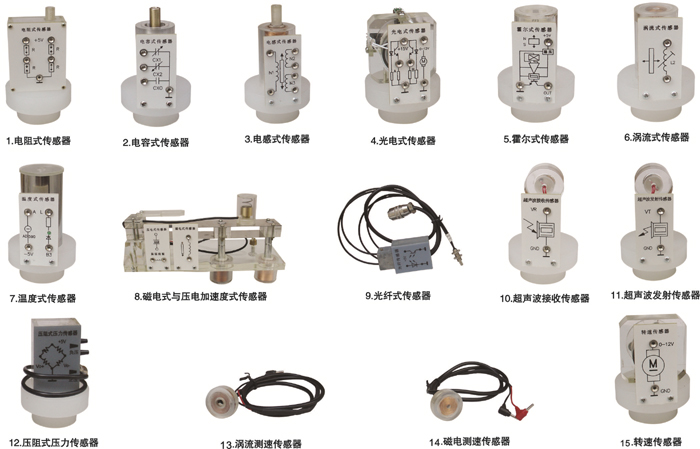

    七、传感器:按清单配置
    八、传感器配置清单:
    序号 器 件 名 称 单位 数量
    1 实验箱 1
    2 电阻式霍尔式传感器转换电路 1
    3 电容式传感器转换电路 1
    4 电感式传感器转换电路 1
    5 光电式传感器转换电路 1
    6 涡流式传感器转换电路 1
    7 温度式传感器转换电路 1
    8 压电加速度式传感器转换电路 1
    9 光纤式传感器转换电路 1
    10 压力传感器转换电路 1
    11 超声波传感器转换电路 1
    12 湿敏传感器转换电路 1
    13 音频、低频振荡器电路 1
    14 差动放大器电路 1
    15 电阻式传感器 1
    16 电容式传感器 1
    17 霍尔式传感器 1
    18 电感式传感器 1
    19 光电式传感器 1
    20 涡流式传感器 1
    21 涡流测速传感器 1
    22 温度式传感器 1
    23 磁电式传感器 1
    24 磁电测速传感器 1
    25 压电加速度式传感器 1
    26 光纤式传感器 1
    27 压力传感器 1
    28 超声波传感器 2
    29 气敏传感器 1
    30 湿敏传感器 1
    31 霍尔式转速传感器 1
    32 转速传感器 1
    33 K型热电偶传感器 1
    34 E型热电偶传感器 2
    35 Pt100铂电阻传感器 1
    36 Cu50铜电阻传感器 1
    37 热电偶、热电阻实验仪 1
    38 位移台架 1
    39 光纤位移台架 1
    40 测微器 1
    41 压力表 1
    42 橡皮气囊 1
    43 三通管 1
    44 铁片、铜片、铝片各一片 3
    45 温度计0-100℃ 1
    46 Φ8×4磁钢 1
    47 超声波反射挡板 1
    48 传感器实验指导书 1
    49 实验连接导线 25
    50 数据采集连接线 1
    51 数据采集处理软件 1
