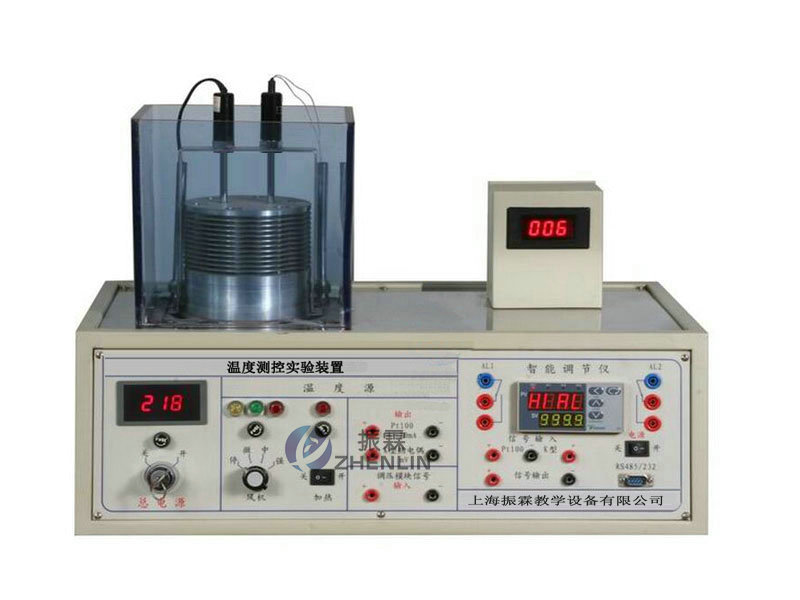

  • ZLCG-623 温度测控实验装置


  • 发布者:传感器实验室设备 发表时间:2018-03-14

  • 一、概述:
      ZLCG-623温度测控实验装置实验温度范围0—250℃,可快速升温,快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
    提供温度检测:①Pt100(选用0—250℃),温度变送器(4—20mADC信号)。②K型热电偶(输出mV级控制信号)。③工业水银温度计0—300℃。④配有3位LED温显表。
    通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有安全保护,提供IEC标准信号及相关测试点供单片机接入进行编程实验。
    本装置采用工业级传感器,IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上,可独立操作实验或连接上位计算机。
    二、基本配置:
    1、实验温度源              温度范围0~250℃                一只
    2、PT100温度传感器                                         二只
    3、PT100温度变送器                                         一只
    4、K型热电偶                                               一只
    5、工业水银温度计             (0—300℃)                  一只
    6、可控硅调压模块                                           一只
    7、智能工业调节仪                 0.5级                    一只
    8、控制变压器                                               一只
    9、150轴流风机                                             一只
    10、RS485/RS232转换器                                      一只
    11、LED三位数字温度表                                      一只
    12、LED三位半数字电压表                                    一只
    13、MCGS实验软件光盘                                       一套
    14、P4电脑+17’显示器           (自备)
    15、实验台                          选配
    16、MCGS软件狗                      选配
    17、专用实验导线                                            五根
    三、技术指标:
    1)、供电电源:AC220V±10%  50HZ±5% 3A 有良好接地
    2)、仪表输入输出信号符合IEC标准、带通讯功能485/232
    3)、温度源,220VAC,350W.最高温度250℃,常用设定宜0—200℃。设有过高温度保护。
    4)、工业人工智能调节仪  精度0.5级
    5)、外形尺寸:实验控制箱尺寸:560mm(长)×320mm(宽)×400mm(高)
    6)、重量:约15kg
    7)、可实现485组网等功能
    四、实验内容:
    1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验
    2、温度模拟标定方法实验
    3、Pt100温度特性实验(用万用表测Pt100电阻变化)
    4、K型热电偶特性测试实验(用万用表测K型热电偶毫伏输出)
    5、温度仪表PID控制实验
    6、温度上位机组态控制实验
    7、研究分析不同P、I、D参数值对控制系统的动态特性、静态特性性能影响与评价
    8、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验
    注:①当客户未选购MCGS软件狗时,运行MCGS需每隔半小时启动一次。
        ②将温度范围设定在0—200℃之内升温时,停开风机。降温时,风机置于“强”档,半小时可完成一次温度循环。
    五、操作、维护、安全提示:
    ①本装置最高温度可达250℃以上,具体操作时应控制在0-250℃范围内进行实验。
    ②在实验过程中,装置表面局部温度可能比较高,应注意防止烫伤。
    ③在实验进行中,风机可在微、中二档工作,或停止风机,快速升温。
    ④在实验中如计划改变温度最高设定值,进行多次实验,应先从较低温度设定开始。
    ⑤当需要降温时,让风机在“强”档工作,可快速降温。
    ⑥当停止实验操作时,应立即关闭温度源的加热电源开关,而保持风机工作,直到温度源的温度降到常温时为止。
    ⑦在进行实验中,切勿将手伸入保护罩内,切勿触及温度源金属部分,严防烫伤。
    ⑧可燃物严禁放(丢)入保护罩内,引起明火,损坏设备。
    ⑨温度源的保护罩严禁自行拆卸,防止烫伤事故。
