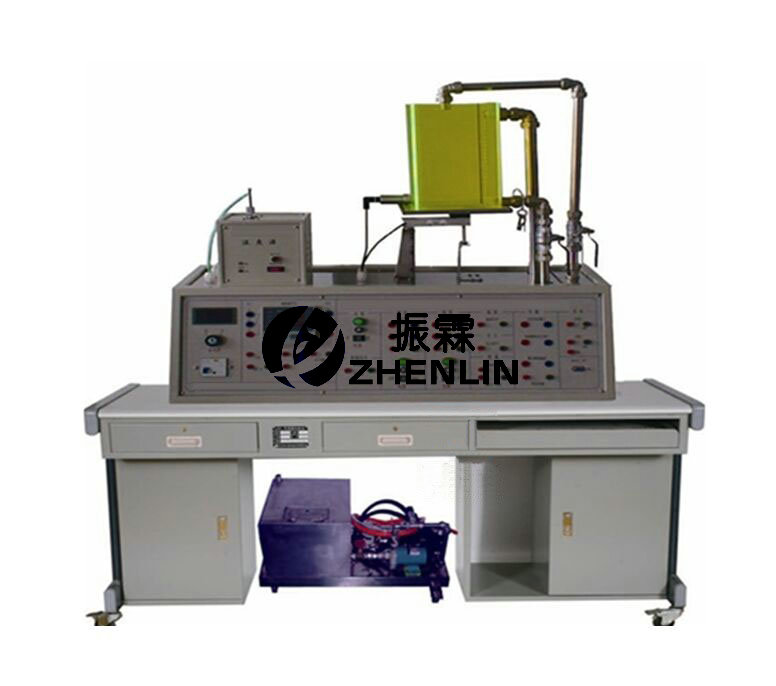

  • ZLCG-625型液位检测与控制实验装置



  • 一、液位检测与控制实验装置概述:
        本设备提供温度、压力、液位、转速、称重共5种传感、变送器与检测装置,可进行多种参数的检测与控制实验,可组成闭环控制实验。通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位软件采用MCGS全中文工控组态软件进行,实现的在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护,提供IEC标准信号及相关测试点供单片机接入进行编程实验。
    本装置列举了多种传感器在工业测量与控制中的应用,采用工业传感器,标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化、光电子等专业。
    二、液位检测与控制实验装置的基本配置:
    实验温度源: 一只
    PT100温度传感器一套
    可控硅调压模块一只
    压力变送器一只
    液位变送器一只
    电磁阀三只
    有机玻璃实验水箱一只
    储水箱
    一只
    手动阀
    四只
    转速控制板一块
    称重传感变送器一套
    智能工业调节仪
    一只
    交流数字电压表
    一只
    直流电源
    一套
    漏电保护器一只
    RS485/232转换器一只
    实验软件一套
    P4电脑+17’显示器
    (自备)
    实验台
    (选配)
    MCGS软件狗(选配件)一只
    砝码
    一套
    三、
    液位检测与控制实验装置的系统介绍:
    本装置采用模块化设计,用户可以根据实验需要,选择不同的对象源和智能调节/电源部分搭建实验。
    3.1、智能调节/电源部分
    由智能工业调节仪、电源组成。对实验进行信号的采集和控制,并给对象源提供电源。仪表带RS485串口已转换成RS232串口,可与上位软件构成计算机控制系统。
    3.2、温度控制源
    由实验温度箱、加热器、可控硅调压模块、风扇、温度传感器等组成。可以和智能调节/电源部分组成温度检测和闭环控制系统。
    提供温度检测:PT100
    控制信号:4~20mA直流信号
    3.3、转速控制源
    由无刷直流电机、光电转速传感器、转速盘、转速控制板等组成。可以和智能调节/电源部分组成转速检测和闭环控制实验系统。转速控制源为独立的模块,通过航空插座与控制面板相连。
    提供转速输出信号:1~5V直流信号
    控制信号:0~10mA直流信号
    3.4、液位/称重控制源
    由增压泵、实验水箱、电磁阀、液位变送器、称重变送器、转子流量计等组成。可以对实验水箱的液位进行检测和控制,也可以对实验水箱内储水的重量进行称重和控制。
    提供液位输出信号:4~20mA直流信号
    称重输出信号:4~20mA直流信号
    四、
    液位检测与控制实验装置的技术指标:
    1)、供电电源:AC220V±10%  50HZ±5% 10A 有良好接地
    2)、仪表输入输出信号符合IEC标准
    3)、温度传感器 量程:1-150℃ 温度传感:PT100 精度:A级
    4)、压力变送器 量程:0-80KPa 输出信号:4-20mADC  二线制DC24V 精度0.5级
    5)、液位变送器 量程:0-50cm  输出信号:4-20mADC  二线制DC24V 精度0.5级
    6)、称重变送器 量程:0-20kg  输出信号:4-20 mADC 电源AC220V精度0.5级
    7)、转速输出 量程:0-2800r/min 输出信号1-5V
    8)、分体结构:
    实验控制箱尺寸:800mm(长)×360mm(宽)×800mm(高)
    重量:约50kg
    水气源小车尺寸:650mm(长)×250mm(宽)×600mm(高)
    重量:约40kg
    五、
    液位检测与控制实验装置的实验内容:
    检测实验:
    温度检测实验
    实验水箱液位检测实验
    实验水箱储水重量检测实验
    压力检测试验
    电机转速特性实验
    位控制实验
    液位位控实验
    称重位控实验
    控制实验
    液位PID控制实验
    称重PID控制实验
    压力PID控制实验
    温度PID控制实验
    转速PID控制实验

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查液位检测与控制实验装置的货品外观,核实液位检测与控制实验装置的型号、数量及配件,拒收处于受损状态的液位检测与控制实验装置并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供液位检测与控制实验装置产品说明书内的质保条件和质保期,在质保范围内提供对液位检测与控制实验装置的免费维修,超出条件承诺时提供对液位检测与控制实验装置的有偿维修;
    4、退货/换货:单方面原因导致的液位检测与控制实验装置错误或液位检测与控制实验装置购买数量错误,造成液位检测与控制实验装置的退换货要求,将不被接受;
    5、货期说明:液位检测与控制实验装置的发货期为参考值,如您需要了解液位检测与控制实验装置的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对液位检测与控制实验装置有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答液位检测与控制实验装置的相关疑问,我们还可以帮您推荐符合您要求的
    传感器教学设备相关产品!

    ————————————————————————————————————————————————————
