  • ZLDSA-306 机床夹具设计陈列柜


  • 发布者:机械陈列柜 发表时间:2018-03-16

  • 一、概述:

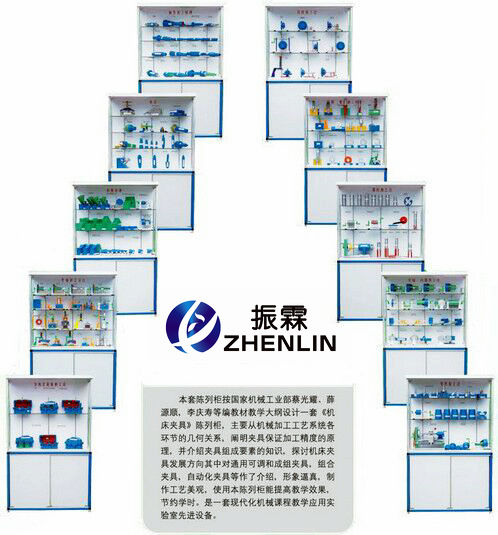

      机床夹具设计陈列柜按国家机械工业部编写的教材教学大纲设计一套《机床夹具》陈列柜、主要从机械加工工艺系统各环节的几何关系,阐明夹具保证加工精度的原理,并介绍夹具组成要素的知识、探讨机床夹具发展方向其中对通用可调和成组夹具,组合夹具,自动化夹具等作了初步介绍和认识。这套陈列柜共分十个柜。模型材料采用工程塑料制作,板面附有必要文字说明,演示形象逼真,制作工艺美观,使用本陈列柜提高教学效果,是一套现代化模具设计课程应用陈列室设备。
    本陈列柜尺寸:1200×430×1800m(长×宽×高)
    二、参考图:
    木质
    铁质
    三、各柜内容如下:

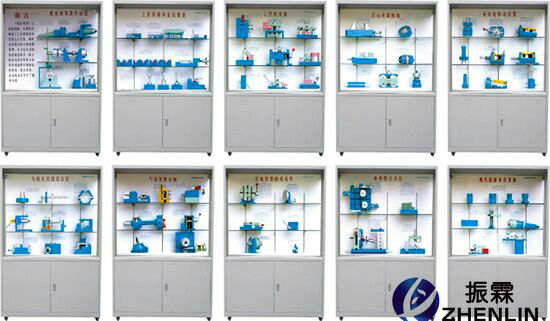

    序号与名称 机床夹具陈列柜内容
    第一柜 机床夹具及功能 车具的工作原理、铣床夹具的工作原理、液压铣键榴夹具、弹簧心轴、车床改拉床的夹具。
    第二柜 工作的基本定位要求 平面几何体的六点定位、轴类几何体的六点定位、盘类几何体的六点定位、轴类工件定位时的支承点的布置、支承板、可调支承( 3 件)、辅助支承、 V 形块的结构形式、( 4 件)。 V 形块的应用。
    第三柜 工件的夹紧 双向夹紧工件的压板机构、自夹机构、斜楔组合夹紧机构、钩形手转位压板、万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构。
    第四柜 定心夹紧机构 虎钳式定心夹紧机构( a )、虎钳式定心夹紧结构、斜楔式滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴( a )、弹簧夹头和心轴( b )、 V 形弹性盘定心机构( a )、 V 形弹性盘定心机构 (b) 。
    第五柜 夹具的传动装置 固定式双作用活塞式气瓢( a )、固定式双作用活塞式气瓢( b )、车床用固定式气缸、气动用管接头( a )、气动用管接头 (b) 、气动用管接头 (c) 、手动转阀、导气接头的结构、脚踏式气阀。
    第六柜 专用夹具的设计方案 主轴连接式车具( a )、主轴连接式车具 (b) 、固定式钻楔、翻转式钻楔、双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、机床夹具的装配。
    第七柜 气动夹具实例 气动夹紧装置、调速器、气动卡盘的传动装置、活塞式分离传动部件、固定在床头箱前端上的气动夹具、单向作用薄膜气缸、活塞式组合气缸。
    第八柜 分度装置的夹具件 立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构( a )、分度对定机构的手动操纵机构( b )、分度对定机构的手动操纵机构( c )、使用钻床夹具加工均布小孔。
    第九柜 典形组合夹具 模块化铣镗床夹具、组合夹具装置、齿轮室盖翻转式钻床组合夹具、钻床半自动化夹具。
    第十柜 现代机床夹具发展 按零件槐相性归组( 4 )件、通用可调钻模、成组车床夹具、快速调整机构( a )、快速调整机构( b )、斜楔夹紧机构。
