  • ZL-SM04 数电模电EDA实验设备


  • 发布者:模电数电实验室设备 发表时间:2018-02-03

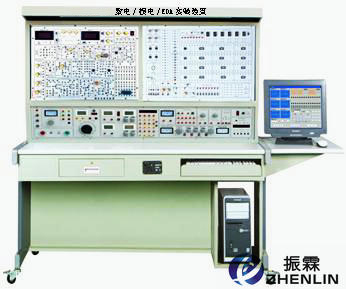

  • 参考图片(电脑自备)

        ZL-SM04 数电模电EDA实验设备是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求,按照职业教育的教学和实训要求而研发的综合实训考核装置,装置综合性强,实训内容丰富。适用高职、中职、中专、职校 “模拟电子技术”等课程的实训大纲要求,其是学校新建或扩建实训室,迅速开设实训课程的理想设备。
    一、技术性能:
    1、输入电源:单相三线~220V±10%  50Hz
    2、温度:-10℃~+40℃,相对湿度<85%(25℃)
    3、装置容量:<1.5KVA
    4、重量:120Kg
    5、外形尺寸:1600mm×700mm×1400mm
    二、实训装置基本配置及功能:
    本实训台主要由实验屏、实验模块、实训桌等组成。
    (一)实训屏
        实验屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。
    1、电源部分:电源输入时信号灯亮,开启单相漏电开关,实训台开始工作。
    1.1、直流电源:
    1.1.1四路固定直流电源:±12V、±5V,每路均有短路、过载保护功能。
    1.1.2二路互相独立的0-30V连续可调恒流稳压电源,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设限流和保护功能,自动恢复功能。将两路0-30V电源通过适当的连接,可得到输出0~±30V连续可调或0-60V连续可调电源。
    2、逻辑电平显示:8位LED显示
    3、逻辑电平开关:8位开关电平输出
    4、单次脉冲:每次可输出一对正负脉冲。
    5、音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
    6、七段译码器:6组七段译码器及对应译码显示数码管。
    9、智能数显直流数字电压表1只:采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-500V。。
    10、智能数显直流数字电流表1只:采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-5000mA。
    (二)实验模块
    本装置实验控制屏由两套电路功能板组成,左边为数电/模电/EDA模块,右边为单片机模块,可以同时开设模电,数电,电路分析,单片机,CPLD实验等实验。主要功能组成如下:
    ★1、数字电路功能单元
    1)4×4矩阵键盘:矩阵式结构,组合按键。
    2)16位拨动开关:开关量输入。
    3)十进制8421拨码盘:提供0~9十进制编码值。
    4)16位开关量输出:发光二极管红、黄、绿色三组各5只高亮度发光二极管,含电流驱动。
    5)6位LED显示:7段数码管静态显示方式6位,动态显示方式1-6位均可,含电流驱动。
    6)有源晶振:4MHz标准时钟,通过模块跳线器选择,向可编程器件的CLK提供时钟。
    7) 单脉冲发生器:提供加消抖处理,单个±脉冲输出。
    8)逻辑笔:可测量逻辑高低电平、高阻和脉冲状态。
    2、模拟电路功能单元
    1)模拟电路模块接入区:可接入各种模拟电路实验模块
    2)波形发生器单元输出波形:方波、三角波、正弦波
    幅值:正弦波:0~14V(14V为峰-峰值,且正负对称)
    三角波:0~24V(24V为峰-峰值,且正负对称)
    方波:0~24V(24V为峰-峰值,且正负对称)
    频率范围:分四档2HZ~100HZ、90HZ~1KHZ、900HZ~10KHZ、9KHZ~90KHZ
    3)直流信号源单元:双路±5V/1mA、±0.5V/mA、两档连续可调。
    4)3位半数字电压表:测量范围:-19.99V~+19.99V
    3、EDA实验功能单元
    1)由数字电路功能单元、模拟电路功能单元共同组成。
    2)可编程器件模块。标准配置为Lattice的IspLsi1032.
    4、扩展实验模块区
    1)集成电路扩展插座:可插实验用IC芯片或ispPAC模块。
    ★5、多CPU单片机实验模块
    1)开发系统组成:单片机仿真接口(仿真器外接),用户CPU(AT89S52),系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。
    2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。
    3)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等;
    4)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;
    5)多CPU:CPU仿真器和实验系统彻底分开,实验系统只留CPU接口不含CPU,这样只要更换不同CPU卡,就可支持不同类型CPU实验开发。支持51、196、8088。
    (三)实训桌
    实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有全封闭元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
    (四)配套软件
    ★1、电工电子虚拟仿真实训与考核软件(为了避免知识产权纠纷投标现场需提供计算机软件著作权证书)
    采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。
    具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身。适用范围电子技术仿真实验、应用电子技术仿真实验实训、维修电工仿真实训、电子技能仿真实训等。
    ★2、在线远程教育学习软件(需提供国家政府机构认可的自主知识产权的证明材料和演示)
    在线教育系统首页须有投标企业LOGO,提供免费远程PLC培训,伺服,步进,触摸屏,变频器, 单片机,数控,机器人,工业组态及网络通信等全系列自动化技术培训,自由组合不同教学手段,实现各种不同的教学方法,比如谈话式、研讨式、活动式、竞赛式等等,12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统
    ★3、电气控制仿真软件(需提供国家政府机构认可的自主知识产权的证明材料)
    以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
    (1)软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故
    (2)学员根据电路图自己布局电气设备并连接线路,自动检测线路错误。
    (3)电机及电气三维元件装配
    三、实训项目:
    1、数字部分基本实验:
    (1)门电路逻辑功能及测试;
    (2)组合逻辑电路(半/全加器);
    (3)R-S、D、JK4、触发器;
    (4)三态输出触发器、锁存器;
    (5)集成计数器及寄存器;
    (6)时序电路测试及研究;
    (7)译码器和数据选择器;
    (8)波形发生及单稳态触发器;
    (9)555时基电路
    可选做如下实验:
    (10)CMOS门电路测试;
    (11)门电路的驱动能力测试;
    (12)寄存器及其应用实验;
    (13)顺序脉冲和脉冲分配器电路;
    (15)多路模拟开关及其应用实验;
    (16)四路优先判决电路实验;
    (17)TS、OC门的功能测试及其应用实验;
    (18)逻辑笔实验与分析实验;
    (19)施密特触发器及其应用实验;
    (20)数字定时器实验;
    (21)触发器应用实验;
    (22)时序电路应用实验;
    (23)单稳态触发器及其应用实验;
    (24)电压变换器实验;
    (26)模数,数模转换电路实验
    2、模拟部分实验内容:
    (一)分立元件电路实验
    1、基本单级放大电路;
    2、两级放大电路;
    3、负反馈放大电路;
    4、射级跟随器;
    5、差动放大电路;
    6、比例求和运算放大电路;
    (二)集成运算放大电路
    7、模拟运算电路
    ①电压跟随器 ②反向比例放大器 ③同相比例放大器 ④反相求和比例放大器 ⑤双端输入求和放大电路;
    8、积分与微分电路
    ①积分电路 ②微分电路 ③微积分电路;
    9、波形发生电路
    ①方波发生器 ②占空比可调的矩形波发生器 ③三角波发生电路 ④锯齿波发生电路;10、有源滤波器
    ①低通滤波器 ②高通滤波器 ③带阻滤波器;
    11、电压比较器
    ①过零比较器 ②反相滞回比较器 ③同相滞回比较器;
    12、集成电路RC正弦波振荡;
    13、集成功率放大器;
    14、整流滤波与并联稳压电路;
    15、串联稳压电路;
    16、集成稳压电路;
    17、RC正弦波振荡器;
    18、LC振荡器及选频放大器;
    19、电流/电压转换电路;
    20、电压/频率转换电路;
    21、互补对称功率放大器;
    22、波形变换电路
    3、电路分析基本实验:
    1、常用电子元件的特性认识(2、3端元件);
    2、伏安特性的测试;
    3、受控源特性的研究;
    4、R、C电路特性;
    5、1、2阶电路的瞬态(时域)响应;
    6、双口网络的研究。
    4EDA实验内容
    1)单元电路设计实验:
    (1)常用门电路设计;
    (2)编码器/译码器设计;
    (3)触发器及时序电路设计;
    (4)同步/异步计数器设计;
    (5)键盘扫描实验;
    (6)加法器实验
     2)综合设计实验:
    (1)SSI组合电路的设计与冒险竞争观察;
    (2)MSI组合电路的设计;
    (3)可读写寄存器的设计。
    3) 研究创新实验:
    (1)数字频率计;
    (2)数字电子钟设计;
    (3)十字路口交通灯自动控制器的设计;
    (4)出租车计费器的设计;
    (5)数字滤波器设计;
    (6)DAC、ADC模型设计;
    (7)数字模拟综合系统设计
    5、单片机实验内容
    MCS-51单片机实验
    单片机原理实验
    实验一 系统认识实验
    实验二 数码转换实验
    1.BCD整数转换为二进制整数
    2.二进制整数转换为十进制整数
    实验三 运算程序设计实验
    1.多字节加法程序
    2.双字节无符号数乘法
    3.双字节除法
    实验四 查表程序设计实验
    1.采用查表的方法将16进制数转换为ASCII码
    2.通过查表实现y=x2
    实验五 数据排序实验
    实验六 位操作实验
    第3章 单片机集成功能模块实验
    实验一 数字量输入输出实验
    1.P1口I/O实验
    2.P1口流水灯实验
    实验二 中断控制实验
    1.定时器中断
    2.外部中断
    实验三 定时/计数器实验
    1.定时器实验
    2.计数器实验
    实验四 串行通信实验
    1.自发自收实验
    2.双机通信实验5
    实验五 片内看门狗应用实验
    实验六 片内EEPROM应用实验
    单片机接口扩展应用实验
    实验一 存储器扩展实验
    实验二 I/O扩展实验
    实验三 8255并行口实验
    1.8255 A/B/C口输出方波
    2.8255 PA输入/PB输出
    3.8255控制交通灯
    实验四 A/D 0809模数转换实验
    实验五 D/A 0832数模转换实验
    实验六 键盘与显示设计实验
    实验七 LCD 128×64液晶显示实验
    实验八 LED 16×16点阵显示实验
    实验九 音频驱动实验
    实验十 继电器控制实验
    实验十一 步进电机控制实验
    实验十二 直流电机控制实验
    实验十三 数字温度传感器实验
    实验十四 V/F转换实验
    实验十五 PWM输出实验
    实验十六 实时时钟实验
    实验十七 红外遥控实验
    实验十八 并串与串并转换实验
    实验十九 AT24C02串行存储器读写实验
    实验二十 X5045P看门狗应用实验
    实验二十一 串行A/D转换实验
    实验二十二 串行D/A转换实验
    实验二十三 8251串行通信应用实验
    实验二十四 8253定时/计数器应用实验
    实验二十五 8259中断器控制实验
    MCS-8086单片机实验
    微机原理及其程序设计实验
    实验一 系统认识实验
    实验二 数制转换实验
    1.十六进制数转换为十进制数
    2.十进制数转换为十六进制数
    实验三 码制转换实验
    1.ASCII码(数字符)转换为十六进制数
    2.十六进制数转换为ASCII码
    3.ASCII码(数字符)转换为十进制数
    4.十进制数转换为ASCII码
    5.十进制数的ASCII码转换为BCD码
    6.十进制BCD码转换为二进制数
    实验四 运算类编程实验
    1.二进制双精度加法运算
    2.十进制的BCD码减法运算
    3.乘法运算
    实验五 分支程序设计实验
    实验六 循环程序设计实验
    1.计算S=1+2×3+3×4+4×5+…+N(N+1)
    2.求某数据区内负数的个数
    实验七 排序程序设计实验
    1.气泡排序法
    2.学生成绩名次表
    实验八 子程序设计实验
    1.求无符号字节序列中的最大值和最小值
    2.求N!
    实验九 查表程序设计实验
    实验十 输入输出程序设计实验
    1.显示A~Z共26个大写英文字母
    2.INT 21H功能调用示例程序实验
    3.PC键盘输入、实验系统数码管输出
    4.实验系统键盘输入、PC屏幕输出
    微机接口技术及其应用实验
    实验一 存储器扩展实验
    实验二 I/O扩展实验
    1.8位I/O扩展
    2.16位I/O扩展
    实验三 8255并行口实验
    1.8255 A/B/C口输出方波
    2.8255 PA输入/PB输出
    3.8255控制交通灯
    实验四 A/D 0809模数转换实验
    实验五 D/A 0832数模转换实验
    实验六 键盘与显示设计实验
    1.8279键盘与显示设计
    2.8255键盘与显示设计
    实验七 8237可编程DMA控制器实验
    实验八 8251串行通信应用实验
    实验九 8253定时/计数器应用实验
    实验十 8259中断控制器实验
    实验十一 LCD 128×64液晶显示实验
    实验十二 LED 16×16点阵显示实验
    实验十三 音频驱动实验
    实验十四 继电器控制
    实验十五 步进电机控制
    实验十六 直流电机控制
    实验十七 数字温度传感器实验
    实验十八 V/F转换实验
    实验十九 PWM输出实验
    MCS-96单片机实验
    软件实验
    实验一 清零程序
    实验二 拆字程序
    实验三 拼字程序
    实验四 数据区传送子程序
    实验五 数据排序实验
    实验六 查找相同数个数
    实验七 无符号双字节快速乘法子程序
    实验八 多分支程序
    实验九 定时器1实验--定时中断
    实验十 定时器T1和T2同时产生中断
    实验十一 80C196外部中断实验
    实验十二 80C196软件方法产生中断
    实验十三 利用HSI测脉冲宽度
    实验十四 利用HSI测量单脉冲宽度
    实验十五 利用HSO产生单脉冲
    实验十六 利用HSO产生连续脉冲
    实验十七 软件定时器
    实验十八 80C196 A/D转换实验
    实验十九 利用80C196的PWM产生各种波形
    实验二十 二进制转换到BCD进制转换到ASCII
    硬件实验
    自搭接硬件电路实验提示
    实验一 P1口亮灯实验
    实验二 P1口转弯灯实验
    实验三 P2.6输入,P1口输出
    实验四 工业顺序控制
    实验五 8255 A.B.C输出方波
    实验六 8255 PA口控制PB口
    实验七 8255控制交通灯
    实验八 简单I/O口扩展实验
    实验九 A/D转换实验
    实验十 D/A输出方波实验
    十一 继电器控制
    实验十二 8253方波
    实验十三 80C196串行口实验
    实验十四 LED七段数码管显示实验
    实验十五 键盘显示综合实验
    实验十六 音频驱动实验
    实验十七  步进电机实验
    实验十八 直流电机实验
    实验十九 外部中断(急救车与交通灯)
